20
14. ДЕТАЛИ СБОРКИ
*-номер детали по схеме сборки
№* Код Наименование №* Код Наименование
1 205523 Рукоятка управления 128 205641 Коромысло натяжного ролика 2
2 205524 Рычаг привода правый 129 205642 Пружина 1
3 205525 Рычаг привода левый 130 205643 Винт
4 205526 Накладка 131 205644 Пружина 5
5 205527 Ось храповика 132 205645 Шайба
6 205528 Кольцо желоба 133 205646 Гайка
7 205529 Шайба 134 205647 Винт
8 205530 Тяга привода регулировочная 135 205648 Шайба
9 205531 Гайка 136 205649 Шкив ведомый привода шнека
10 205532 Тяга гибкая 137 205650 Гайка
14 205533 Штифт 138 205651 Фланец подшипника
15 205534 Панель управления 139 205652 Шпонка
16 205535 Винт 140 205653 Подшипник
17 205536 Винт 141 205654 Рычаг
поворота желоба
18 205537 Рычаг переключения передач 142 205655 Втулка
19 205538 Гайка 143 205656 Червяк
20 205539 Винт 144 205657 Болт
21 205540 Гайка 145 205658 Кронштейн рычага поворота желоба
22 205541 Винт 146 205659 Гайка
23 205542 Тяга рычага переключения передач 147 205660 Шайба
24 205543 Винт 148 205661 Гайка
25 205544 Гайка 149 205662 Болт
26 205545 Винт 150 205663 Гайка
27 205546
Панель рычага переключения
передач
151 205664 Нож
28 205547 Накладка рукоятки управления 152 205665 Болт
29 205548 Винт 153 205666 Шайба
30 205549 Шайба 154 205667 Гайка
31 205550 Винт 155 205668 Шайба
32 205551 Втулка ведущего вала 156 205669 Башмак
33 205552 Шестерня ведомая 157 205670 Корпус шнека
34 205553 Шпонка полукруглая 158 205671 Вал шнека
35 205554 Штифт 159 205672 Шпонка полукруглая
36 205555 Вал привода колес 160 205673 Гайка
37 205556 Штифт колесный 161 205674 Болт срезной
38 205557 Шайба 162 205675 Фреза шнека левая
39 205558 Колесо в сборе 163 205676 Втулка шнека
40 205559 Двигатель в сборе 8 л.с. 164 205677 Шайба
41 205560 Винт 165 205678 Втулка фланца
42 205561 Шайба 166 205679 Фланец
43 205562 Кожух шкива ведущего 167 205680 Шайба
44 205563 Гайка 168 205681 Винт
45 205564 Шайба 169 205682 Фреза шнека правая
46 205565 Винт 170 205683 Винт
47 205566 Подушка 171 205684 Шайба пружинная
48 205567 Кронштейн 172 205685 Шайба
49 205568 Шайба 173 205686 Колесо червячное
50 205569 Винт 174 205687
Полукорпус левый червячного
редуктора
51 205570 Гайка 175 205688 Втулка
52 205571 Винт 176 205689 Втулка вала
53 205572 Шайба 177 205690
Полукорпус правый червячного
редуктора
54 205573 Маска фары 178 205691 Подшипник
55 205574 Фара 179 205692 Вал червячный
56 205575 Гайка 180 205693 Подшипник
57 205576 Шайба 181 205694 Подшипник
58 205577 Корпус редуктора 182 205695 Сальник
59 205578 Гайка 183 205696 Штифт срезной
60 205579 Винт 184 205697 Шайба
61 205580 Винт 185 205698 Ротор
62 205581 Шайба 186 205699 Болт
63 205582 Штифт 187 205700 Шайба
64 205583 Вал 188 205701 Гайка
65 205584 Рукоятка 189 205702 Гайка
5

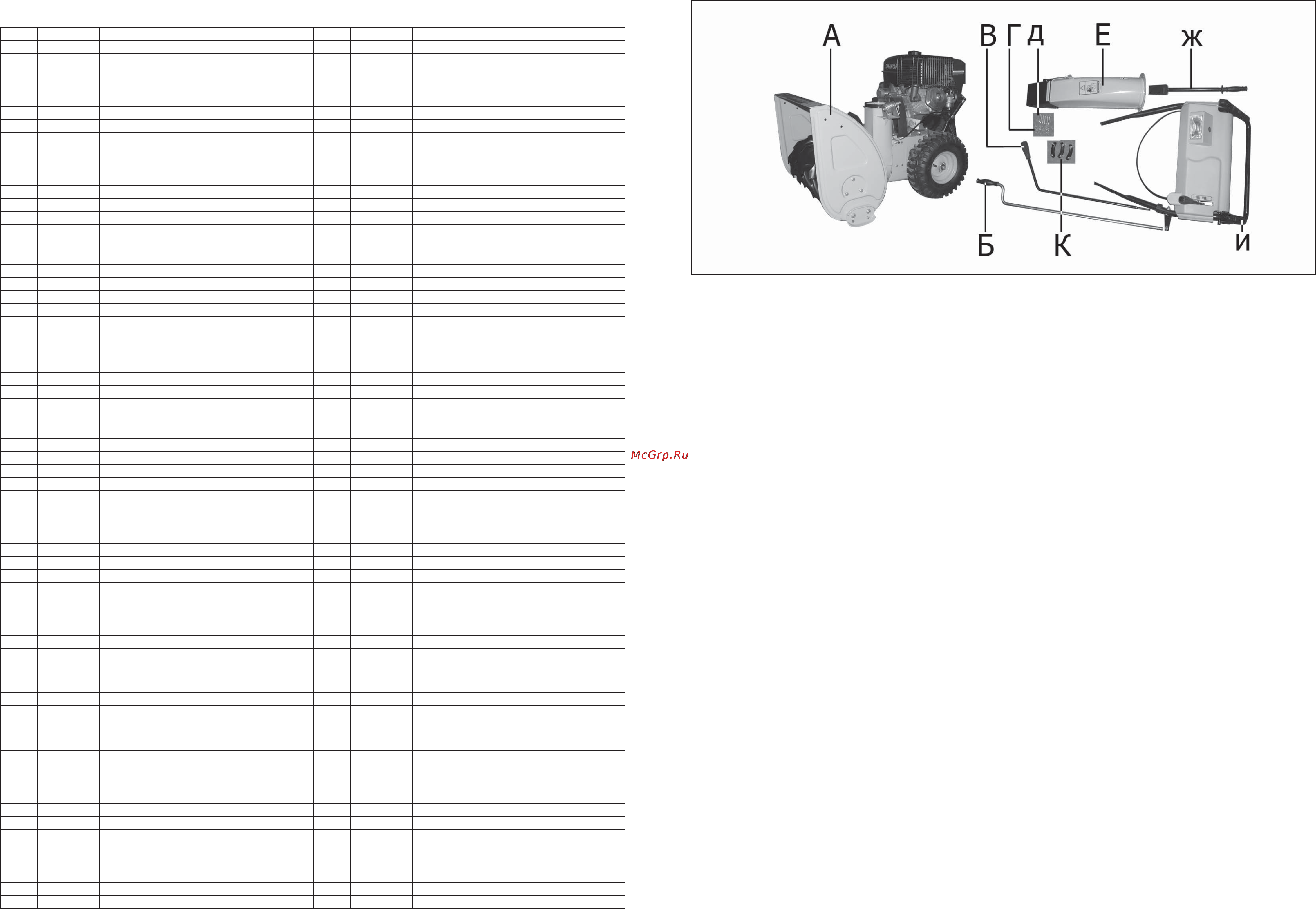

Рис. 1
санки, доски, провода и т.д.
4.6. Перед запуском двигателя приведите все органы
управления движением в нейтральное положение. Для
подключения снегоуборщика с электростартером от
сети 220В используйте удлинитель мощностью до 10А с
заземляющим контактом.
4.7. Не помещайте руки или ноги около или под вращаю-
щиеся элементы снегоуборщика. Твердо стойте на но-
гах и крепко держитесь за рукоятки машины.
4.8. Работающий двигатель выделяет тепло. Детали
двигателя, особенно глушитель, нагреваются до высо-
кой температуры, что может привести к тяжелым ожогам
и возникновению пожароопасных ситуаций.
4.9. Работайте со снегоуборщиком только при дневном
или хорошем искусственном освещении.
4.10. Во время работы перемещайтесь со снегоуборщи-
ком с умеренной скоростью, не бегите. При работе на
скользких поверхностях снизьте скорость передвиже-
ния.
ВНИМАНИЕ! В процессе работы со снегоуборщиком
не допускайте нахождения в рабочей зоне детей, по-
сторонних лиц и животных. Они могут быть травми-
рованы снегом или иными предметами, выбрасы-
ваемыми машиной.
4.11. Соблюдайте меры повышенной осторожности при
работе или пересечении гравийных, пешеходных доро-
жек или автомобильных дорог общего пользования.
4.12. При попадании постороннего объекта в снегоочи-
ститель, выключите двигатель, примите меры, предот-
вращающие случайный запуск двигателя, осмотрите
машину на предмет повреждений, очистите или от-
ремонтируйте ее перед последующим включением.
Очистку снегоуборщика производите специальным ин-
струментом.
Очищать шнек (фрезу) и ротор с желобом снегооу-
борщика руками КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ!
4.13.В случае обнаружения шумов, не характерных для
нормальной работы снегоуборщика или сильной ви-
брации, выключите машину, примите меры предотвра-
щающие случайный запуск двигателя. Не включайте
снегоуборщик до выявления и устранения причин неис-
правности.
4.14. Диагностика неисправностей и ремонт машины
должны производиться только в специализированном
сервисном центре уполномоченном ООО «ЭНКОР-
Инструмент-Воронеж».
4.15. Не оставляйте работающий снегоуборщик без при-
смотра. Прежде чем оставить машину, выключите дви-
гатель, дождитесь полной остановки подвижных частей
и примите меры, предотвращающие случайный запуск
двигателя.
4.16. Содержите все резьбовые соединения снегоубор-
щика туго затянутыми. Немедленно затягивайте ослаб-
ший крепеж.
4.17. Своевременно заменяйте все изношенные или по-
врежденные части снегоуборщика. Используйте только
оригинальные, рекомендованные изготовителем запас-
ные части и расходные материалы.
4.18. ООО «ЭНКОР-Инструмент-Воронеж» не несет от-
ветственности при повреждениях, вызванных самостоя-
тельным внесением изменений в конструкцию снегоу-
борщика.
ВНИМАНИЕ! Не применяйте не сертифицирован-
ные или самодельные комплектующие. Никогда не
устанавливайте детали, не соответствующие назна-
чению снегоуборщика, указанному в п.1.1 данного
«Руководства». Это может стать причиной тяжелой
травмы.
4.19. Не запускайте двигатель снегоуборщика внутри
помещения, кроме случаев ввоза и вывоза машины из
помещения. После этого помещение необходимо прове-
трить, так как выхлопные газы опасны для здоровья.
4.20. Не используйте снегоуборщик на склонах крутиз-
ной более 15° из-за возникновения опасности опроки-
дывания машины. Будьте осторожны при изменении на-
правления движения на склонах.
ЗАПРЕЩАЕТСЯ использовать снегоуборщик для
уборки снега на крышах домов, гаражей и других
зданий.
4.21. Работайте со снегоуборочной машиной с правиль-
но установленными и закрепленными защитными при-
способлениями и щитками.
4.22. Не перегружайте машину, пытаясь убирать снег
очень быстро. Ваша работа будет выполнена лучше и
закончится быстрее, если вы будете выполнять ее так,
чтобы снегоуборщик не перегружался.
4.23.Не используйте снегоуборщик вблизи стеклянных
витрин, выходов зданий, автомобилей без соответству-
ющей регулировки угла отбрасывания снега.
4.24. Направлять отбрасываемый снег на стоящих
