поблизости людей или животных, а также находить-

ся перед работающей снегоуборочной машиной ка-

тегорически запрещается! Не используйте снегоу-

борщик для уборки льда.

4.25. ООО «ЭНКОР-Инструмент-Воронеж» не несет от-

ветственности за вред, нанесенный имуществу или здо-

ровью третьих лиц , возникший в результате неправиль-

ной эксплуатации снегоуборщика. В этом случае вся

ответственность возлагается на пользователя.

4.26. Бензин и его пары легко воспламеняемы. Храни-

те бензин в специально предназначенной для хранения

бензина таре.

4.27. Заправку машины бензином производите на откры-

том воздухе. Не заправляйте бензином снегоуборщик с

работающим двигателем.

4.28. Тщательно удалите с двигателя пролитый при за-

правке бензин. Надежно закрывайте крышку топливного

бака. Запуск двигателя производите в стороне от места,

где был пролит бензин.

ЗАПРЕЩАЕТСЯ курить, пользоваться открытым

огнем при проведении работ с бензином (заправка,

слив бензина) и в помещениях, предназначенных

для хранения бензина!

4.29. По окончании уборки снега дайте снегоуборщику

поработать несколько минут, чтобы попавший на маши-

ну снег успел растаять.

4.30. Перед постановкой снегоуборщика в закрытое по-

мещение на хранение дайте двигателю остыть. Не до-

пускайте хранение снегоуборщика с топливом в топлив-

ном баке в помещениях с повышенной опасностью его

воспламенения (наличие нагревателей, сушилок для

белья, котлов отопления и т.д.)

4.31. Храните снегоуборщик и емкости с бензином вда-

ли от источников открытого огня, искр, в месте, недо-

ступном для детей.

Значение символов, нанесенных на разных частях

снегоуборщика, представлено в схеме на стр. 2. Не-

обходимо знать и понимать значение символов и

пиктограмм.

Примечание: Не все символы и пиктограммы, пред-

ставленные на этой странице, могут быть нанесены на

вашем снегоуборщике.

5. УСТРОЙСТВО СНЕГОУБОРЩИКА

5.1. Устройство снегоуборщика представлено на Рис. 2

1. Башмак

2. Корпус шнека

3. Шнек

4. Желоб

5. Дефлектор желоба

6. Двигатель

7. Фара

8. Рычаг привода колес

9. Рукоятка управления

10. Рычаг привода шнека

11. Рычаг управления дефлектором желоба

12. Панель управления

13. Рычаг переключения передач

14. Рычаг поворота желоба

15. Колесо

6. СБОРКА

6.1. Установка рукоятки управления (Рис.3-4).

6.1.1. Демонтируйте из нижних полуручек (16) машины

болты (17).

6.1.2. Установите рукоятку управления (9) на нижние по-

луручки (16) снегоуборщика, как показано на Рис.4.

6.1.3. Зафиксируйте рукоятку управления (9), закрутив

болты и (17).

6.2. Установка рычага переключения передач

(Рис.4-5).

6.2.1. Демонтируйте с кронштейна (19) рычага переклю-

чения передач болты (18).

6.2.2. Проведите через прорези панели управления (12)

рычаг переключения передач (13) и закрепите его на

кронштейне (19) болтами (18)..

6.2.3. Надежно зафиксируйте рычаг переключения пере-

дач (13) на кронштейне (19) болтами (18).

6.2.4. Отрегулируйте положение рычага переключения

передач (13) согласно п.9.7.

6.3. Установка тросиков привода (Рис.6).

6.3.1. Ослабьте гайки (22) на наконечниках (20) и вывин-

тите наконечники (20) из резьбовой втулки (21).

6.3.2. Установите наконечники (20) в отверстия рычагов

привода (8, 10).

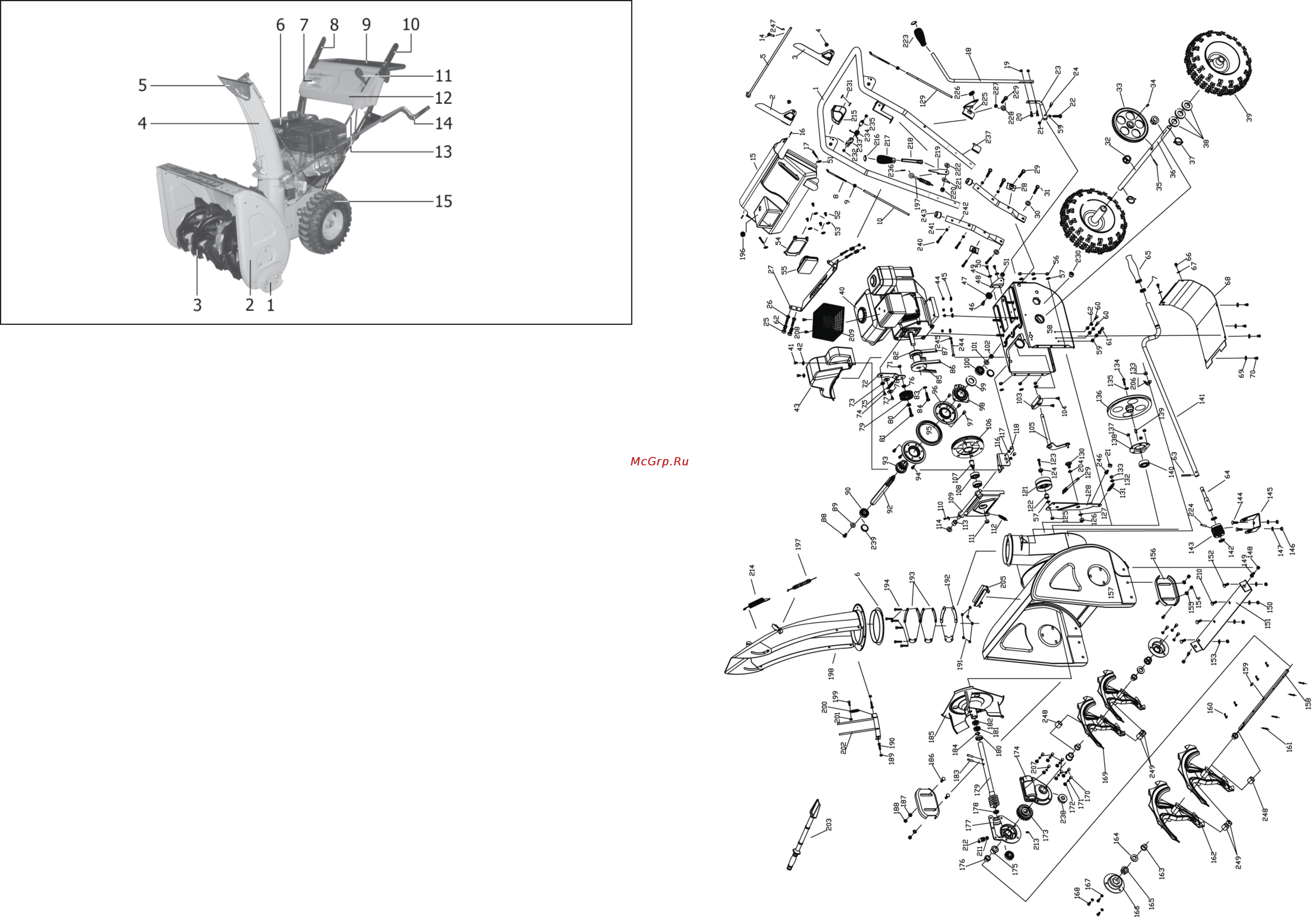

Рис. 2
