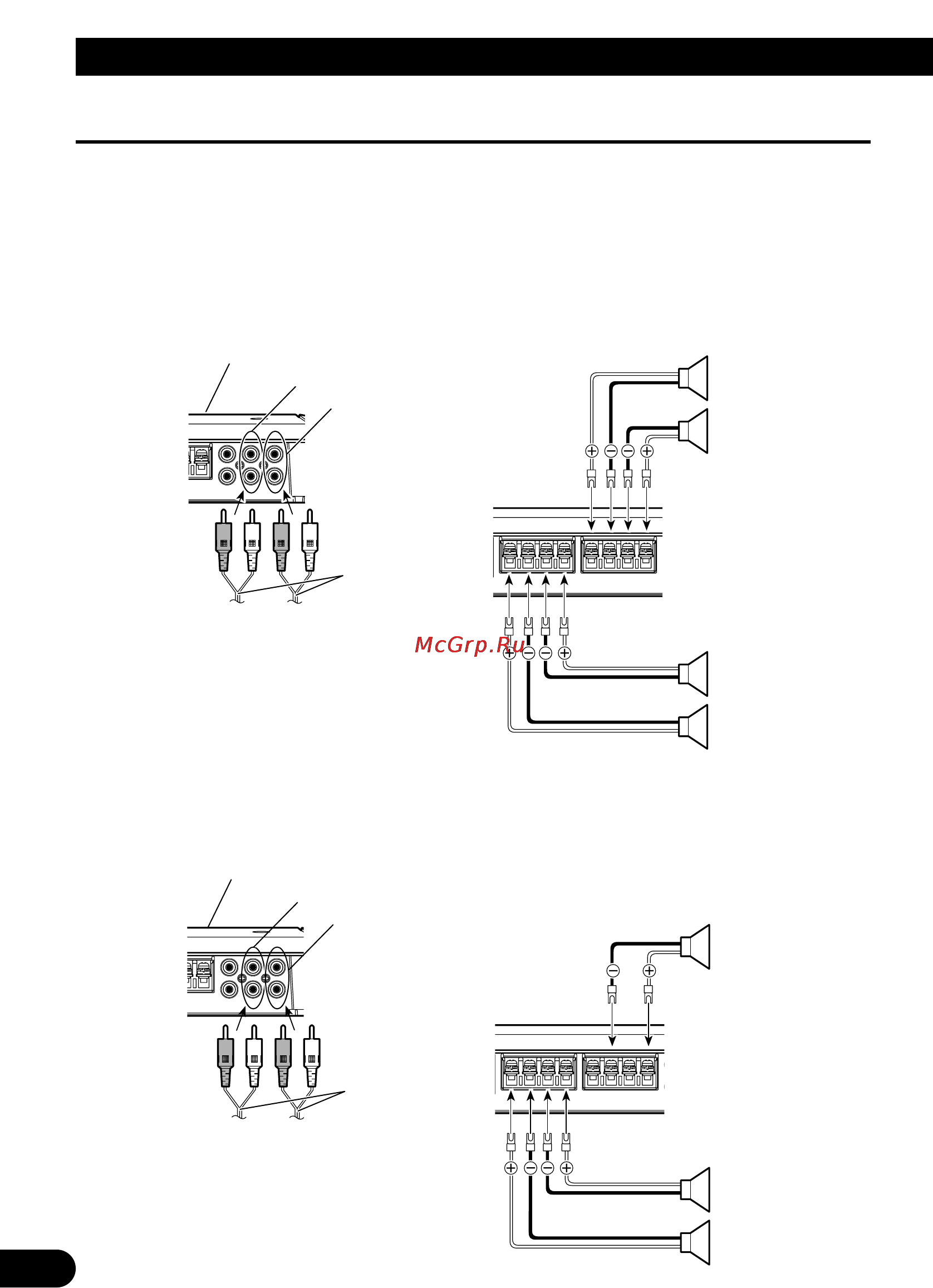

Come collegare gli altoparlanti ed i cavi di ingresso
Il modo di uscita dell’altoparlante può essere a quattro canali, a tre canali
(stereo + mono) e a due canali (stereo, mono). Colleja i fili
dell’alpoparlanpe in giuspo modo secondo le norme di sicurezza sotto le
riportate.
Quattro canali
Tre canali
9
Come collegare l’unità
(Sinistra)
Uscita
dell’altoparlante B
(Destra)
(Destra)
Uscita
dell’altoparlante A
(Sinistra)
L’interruttore di selezione ingresso si trova sul lato superiore dell’unità. In
caso d’ingresso a due canali fare scorrere il selettore a sinistra. In caso
d’ingresso a quattro canali fare scorrere il selettore a destra.
Presa di ingresso A
tipo RCA
Presa di ingresso B
tipo RCA
Cavi di connessione
con spine tipo RCA
(venduti
separatamente)
Dall’impianto stereofonico della vettura (uscita RCA)
Se solo uno spinotto di ingresso viene utilizzato,
come nel caso di una sola uscita (uscita RCA)
dell’impianto stereofonico della vettura, collegare lo
spinotto alla presa di ingresso A RCA, ma non
collegare nulla alla presa di ingresso B RCA.
Uscita
dell’altoparlante B
(Mono)
(Destra)
Uscita
dell’altoparlante A
(Sinistra)
Presa di ingresso A tipo RCA
Presa di ingresso B
tipo RCA
Cavi di connessione
con spine tipo RCA
(venduti
separatamente)
Dall’impianto stereofonico della vettura (uscita RCA)
Se solo uno spinotto di ingresso viene utilizzato,
come nel caso di una sola uscita (uscita RCA)
dell’impianto stereofonico della vettura, collegare lo
spinotto alla presa di ingresso A RCA, ma non
collegare nulla alla presa di ingresso B RCA.
L’interruttore di selezione ingresso si trova sul lato superiore dell’unità. In
caso d’ingresso a due canali fare scorrere il selettore a sinistra. In caso
d’ingresso a quattro canali fare scorrere il selettore a destra.
