• Mode d emploi 1
• Owner s manual 1
• Pioneer sound vis ion sou i 1
• Prs d410 1
• Before using this product 2
• Connecting the unit 2
• Contents before using this product 2
• Installation 1 2
• Setting the unit 3 2
• Specifications 3 2
• Visit our website________________ 2
• Ww w pioneer co uk 2
• Caution 3
• Caution_________________ 3
• Do not install or use your pioneer ampli fier by wiring speakers rated at 4 ohm or lower in parallel to achieve a 2 ohm or lower bridged mode diagram b amplifier damage smoke and overheat ing could result from improper bridging the amplifier surface could also become hot to the touch and minor bums could result to properly install or use a bridged mode for a two channel amplifier and achieve a 4 2 load wire two 8 2 speakers in paral lel with left and right diagram a or use a single 4 2 speaker for a four chan nel amplifier follow the speaker output connection diagram for bridging as shown on the back of your amplifier and wire two 8 2 speakers in parallel to achieve a 4 2 load or use a single 4 2 speaker per channel 3
• English 3
• If you have any questions or concerns please contact your local authorized pioneer dealer or call pioneer customer service 3
• In case of trouble_______________ 3
• Never replace the fuse with one of greater value or rating than the original fuse use of an improper fuse could result in over heating and smoke and could cause dam age to the product and injury including burns 3
• Warning 3
• When the unit does not operate properly contact your dealer or the nearest autho rized pioneer service station 3
• Bfc beat frequency control switch 4
• Cut off frequency control 4
• Input switch 4
• Setting the unit 4
• Terminal cover 4
• Adjusting the gain controls a and b will help match the output of the car stereo to the pioneer amplifier normally set the gain controls to the normal position if the output is low even when the volume of the car stereo is turned up turn these controls clockwise if there is distortion when the volume of the car stereo is turned up turn these controls counter clockwise 5
• Audio frequency range to be output 5
• English 5
• For two channel input slide this switch 5
• Gain control 5
• Input select switch 5
• Lpf hpf select switch 5
• Lpf low pass filter hpf high pass filter select switch 5
• Power indicator 5
• Remarks 5
• Set the lpf hpf select switch as follows according to the type of speaker that is connected to the speaker output connector and the car stereo system 5
• Speaker 5
• The power indicator lights when the power is switched on 5
• This switch to the right _______________ 5
• ______________________________________________ to the left for four channel input slide 5
• A caution to prevent damage and or injury 6
• Caution 6
• Connecting the unit 6
• Speaker channel speaker type power 6
• Connection diagram 7
• English 7
• And system remote control wire 8
• Attach lugs to wire ends lugs not 8
• Connect the wires to the terminal 8
• Connecting the power terminal 8
• Connecting the unit 8
• Engine compartment to the interior of the vehicle 8
• Pass the battery wire from the 8
• Supplied 8
• Twist the battery wire ground wire 8
• Warning 8
• Attach lugs to speaker wire ends 9
• Connect the car stereo speaker output wires to the amplifier using the supplied speaker input wire with rca pin cord 9
• Connect the speaker wires to the 9
• Connecting the speaker output terminals 9
• Connections when using the speaker 9
• Expose the end of the speaker wires 9
• Lugs not supplied 9
• Speaker output terminals 9
• Using nippers or a cutter by about 10 mm and twist 9
• Using the speaker input 9

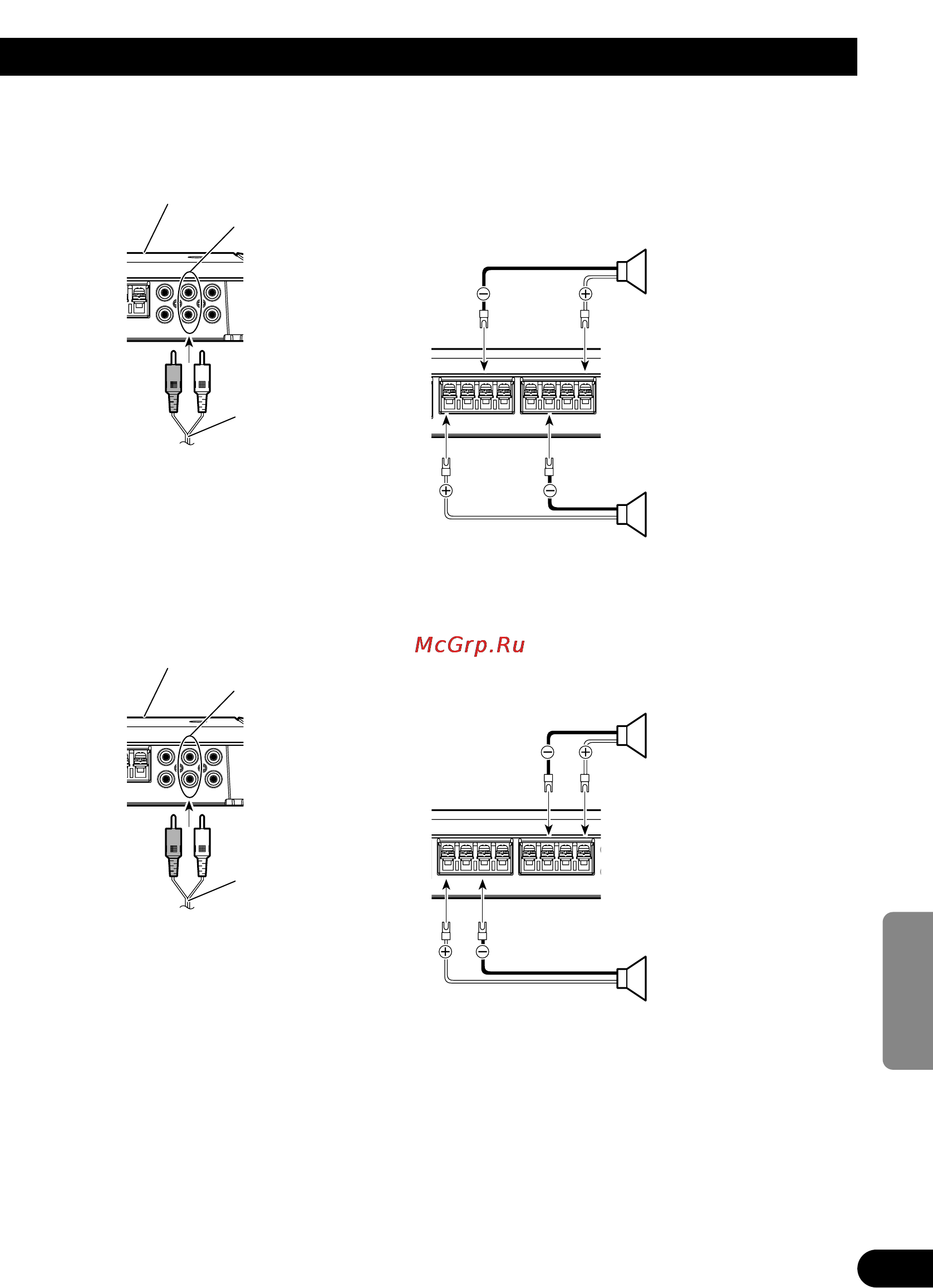

• Connecting the speakers and input wires 10
• Connecting the unit 10
• Four channel 10
• The speaker output mode can be four channel three channel stereo mono or two channel stereo mono connect the speaker leads to suit the mode according to the figures shown below 10
• Three channel 10
• English 11
• Two channel mono 11
• Two channel stereo 11
• A caution to prevent malfunction and or injury 12
• Caution 12
• Installation 12
• Example of installation on the floor mat or on the chassis 13
• Replacing the terminal cover 13
• Average current drawn 14
• Specifications 14
