Anslutningar

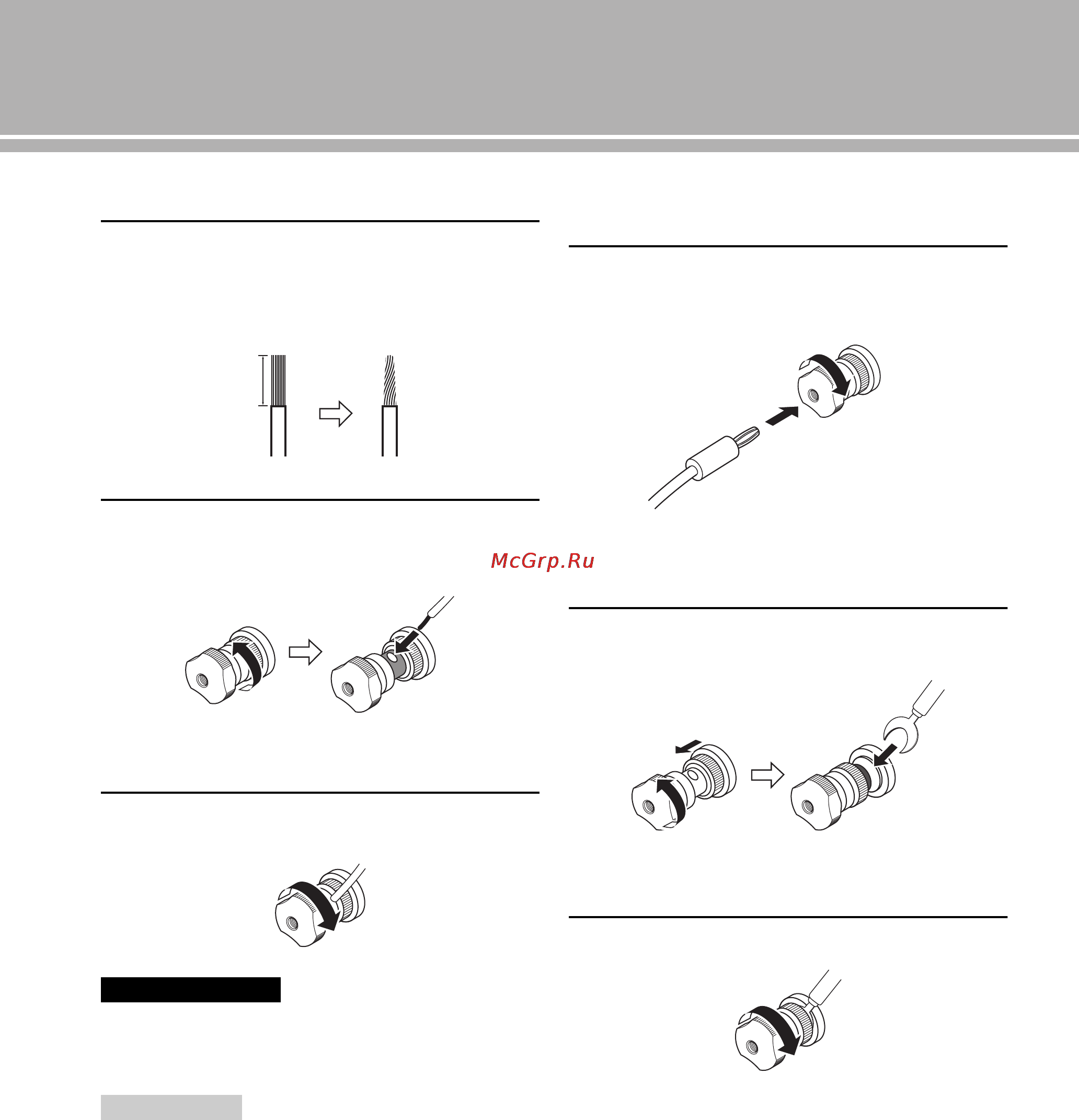

■ Anslutning av högtalare

1 Skala bort cirka 10 mm av isoleringen i

änden på varje högtalarkabel och tvinna ihop

de blottade trådarna på kabeln för att

förhindra kortslutning.

2 Skruva loss knoppen och för in den

avskalade tråden i hålet.

3 Dra åt knoppen.

När du lossar knoppen på högtalarterminalen får du inte vrida den

för mycket. Knoppen kan lossna och utgöra en risk att sväljas av

barn.

• Om du kommer åt högtalarkontakten med ett metallrack kan

kortslutning uppstå och enheten skadas. När du installerar

enheten i ett rack måste du tillse tillräckligt avstånd för att

förhindra att högtalarkontakterna kommer i kontakt med racket.

• För att minska risken för elektriska stötar bör du inte vidröra

högtalarkontakten när enheten är påslagen.

■ Anslutning av en banankontakt

(Gäller ej modell till Europa)

Dra först åt knoppen och skjut därefter in

banankontakten i änden på respektive

högtalarutgång.

■ Anslutning av Y-formad kabelsko

1 Skruva loss knoppen och kläm fast Y-formad

kabelskon mellan ringdelen och basen.

2 Dra åt knoppen.

Observera

Anmärkningar

10 mm

Hål för högtalarkabel:

6,0 mm i diameter.

Banankontakt

Hål för banankontakt:

3,95 mm i diameter.

Y-formad kabelsko

Skjut

Terminalskruv för Y-formad

kabelsko: 5,8 mm i diameter.
