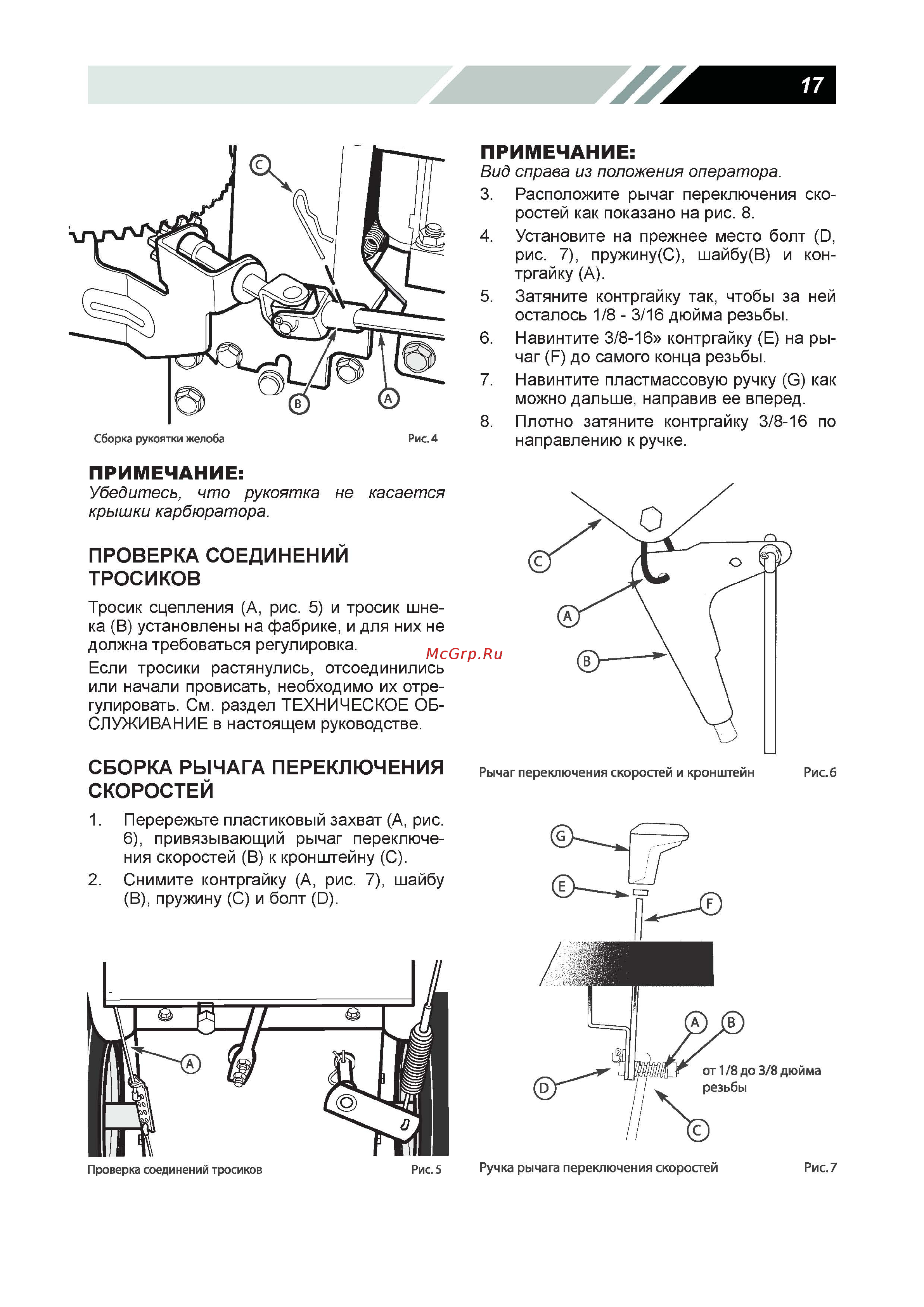

ПРИМЕЧАНИЕ Сборка рукоятки желоба Рис 4 Вид справа из положения оператора 3 Расположите рычаг переключения ско ростей как показано на рис 8 4 Установите на прежнее место болт О рис 7 пружину С шайбу В и кон тргайку А 5 Затяните контргайку так чтобы за ней осталось 1 8 3 16 дюйма резьбы 6 Навинтите 3 8 16 контргайку Е на ры чаг Б до самого конца резьбы 7 Навинтите пластмассовую ручку С как можно дальше направив ее вперед 8 Плотно затяните контргайку 3 8 16 по направлению к ручке ПРИМЕЧАНИЕ Убедитесь что рукоятка крышки карбюратора не касается ПРОВЕРКА СОЕДИНЕНИЙ ТРОСИКОВ Тросик сцепления А рис 5 и тросик шне ка В установлены на фабрике и для них не должна требоваться регулировка Если тросики растянулись отсоединились или начали провисать необходимо их отре гулировать См раздел ТЕХНИЧЕСКОЕ ОБ СЛУЖИВАНИЕ в настоящем руководстве СБОРКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ 1 Перережьте пластиковый захват А рис 6 привязывающий рычаг переключе ния скоростей В к кронштейну С 2 Снимите контргайку А рис 7 шайбу В пружину С и болт О Проверка соединений тросиков Рис 5 Рычаг переключения скоростей и кронштейн Рис 6
