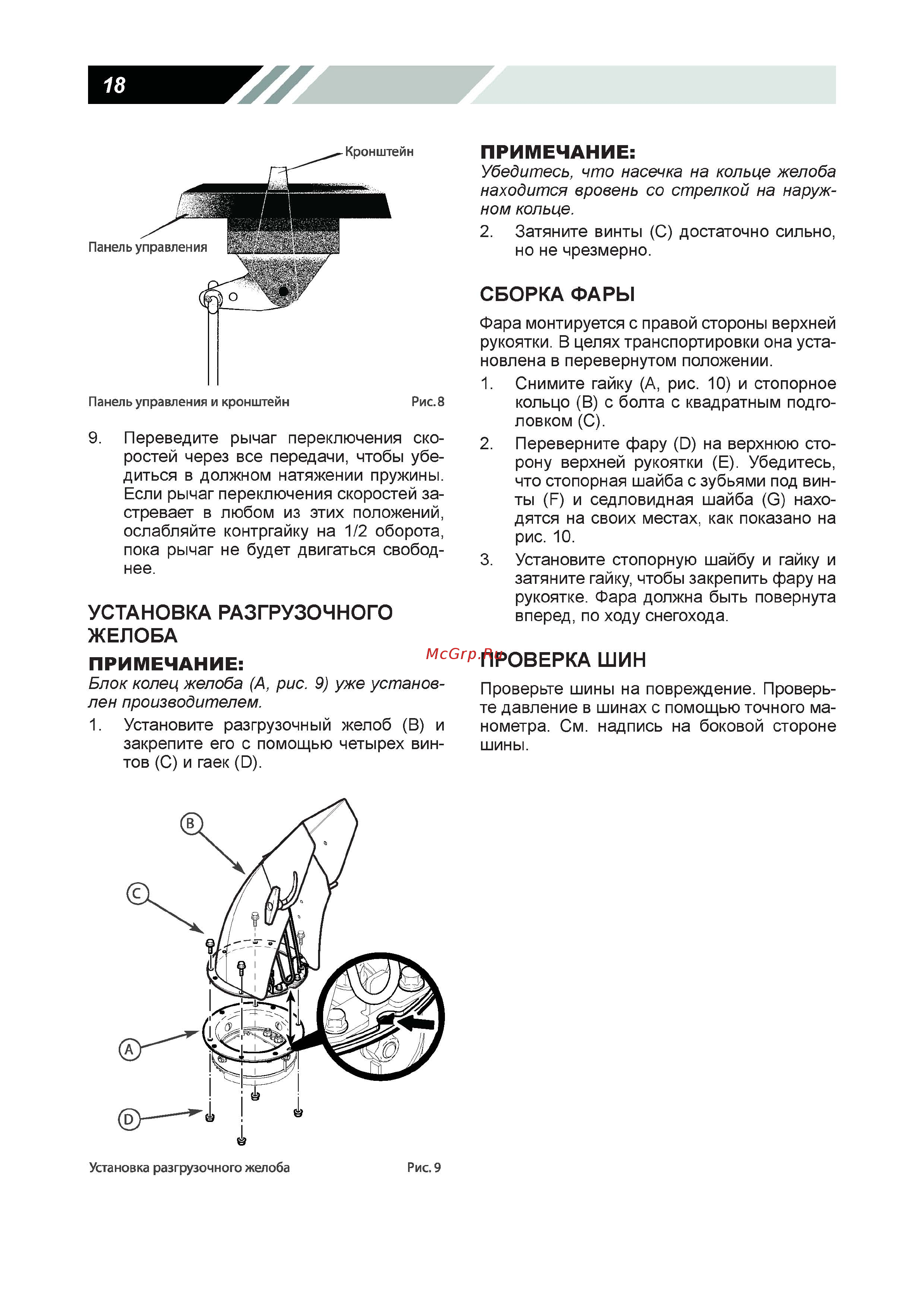

ПРИМЕЧАНИЕ Убедитесь что насечка на кольце желоба находится вровень со стрелкой на наруж ном кольце 2 Затяните винты С достаточно сильно но не чрезмерно СБОРКА ФАРЫ Панель управления и кронштейн 9 Рис 8 Переведите рычаг переключения ско ростей через все передачи чтобы убе диться в должном натяжении пружины Если рычаг переключения скоростей за стревает в любом из этих положений ослабляйте контргайку на 1 2 оборота пока рычаг не будет двигаться свобод нее УСТАНОВКА РАЗГРУЗОЧНОГО ЖЕЛОБА Фара монтируется с правой стороны верхней рукоятки В целях транспортировки она уста новлена в перевернутом положении 1 Снимите гайку А рис 10 и стопорное кольцо В с болта с квадратным подго ловком С 2 Переверните фару О на верхнюю сто рону верхней рукоятки Е Убедитесь что стопорная шайба с зубьями под вин ты Г и седловидная шайба О нахо дятся на своих местах как показано на рис 10 3 Установите стопорную шайбу и гайку и затяните гайку чтобы закрепить фару на рукоятке Фара должна быть повернута вперед по ходу снегохода ПРИМЕЧАНИЕ ПРОВЕРКА ШИН Блок колец желоба А рис 9 уже установ лен производителем 1 Установите разгрузочный желоб В и закрепите его с помощью четырех вин тов С и гаек О Проверьте шины на повреждение Проверь те давление в шинах с помощью точного ма нометра См надпись на боковой стороне шины Установка разгрузочного желоба Рис 9
