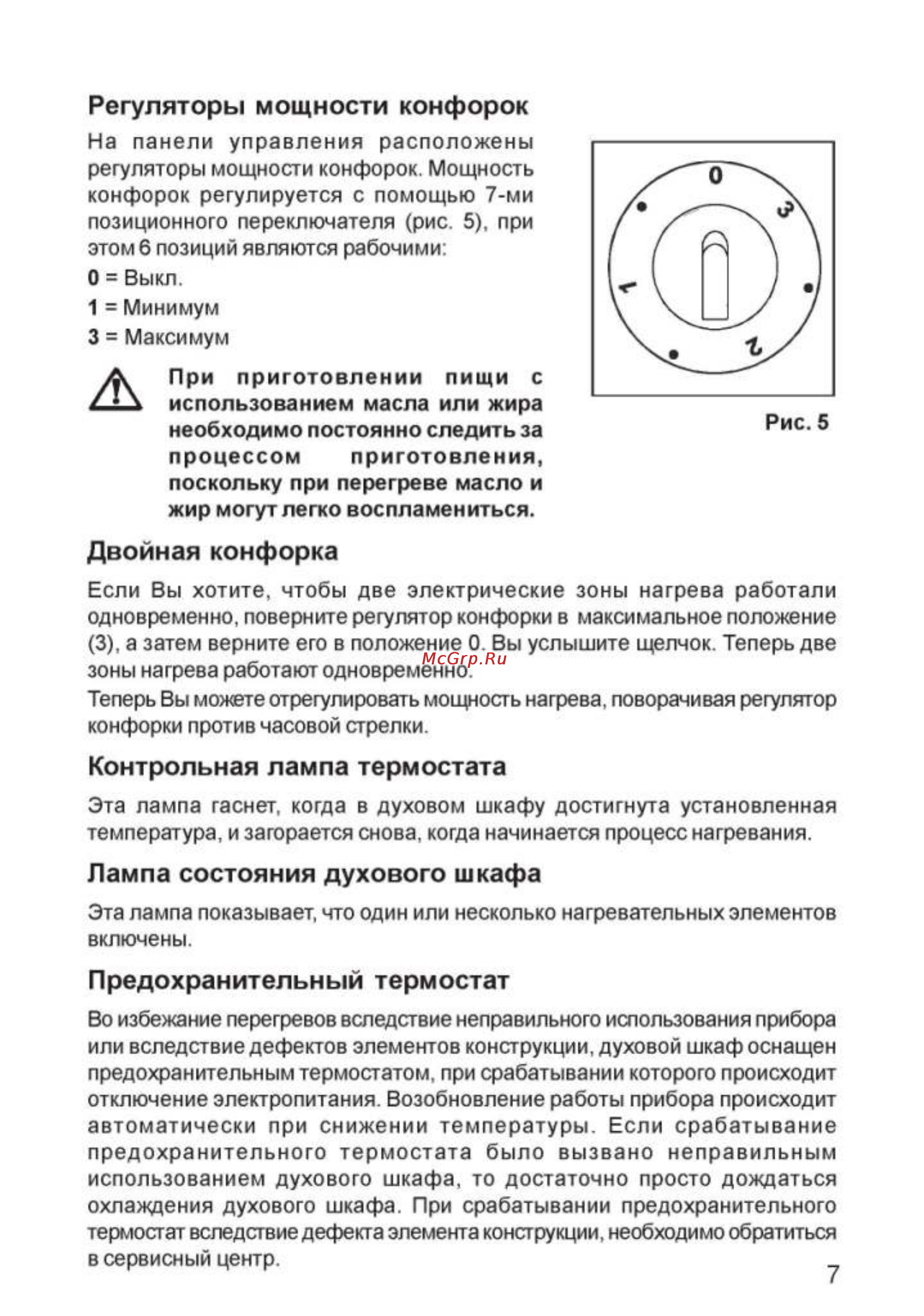

Регуляторы мощности конфорок На панели управления расположены регуляторы мощности конфорок Мощность конфорок регулируется с помощью 7 ми позиционного переключателя рис 5 при этом 6 позиций являются рабочими О Выкл 1 Минимум 3 Максимум При приготовлении пищи с использованием масла или жира необходимо постоянно следить за процессом приготовления поскольку при перегреве масло и жир могут легко воспламениться Д 0 Х Х А Хи У 7 Рис 5 Двойная конфорка Если Вы хотите чтобы две электрические зоны нагрева работали одновременно поверните регулятор конфорки в максимальное положение 3 а затем верните его в положение 0 Вы услышите щелчок Теперь две зоны нагрева работают одновременно Теперь Вы можете отрегулировать мощность нагрева поворачивая регулятор конфорки против часовой стрелки Контрольная лампа термостата Эта лампа гаснет когда в духовом шкафу достигнута установленная температура и загорается снова когда начинается процесс нагревания Лампа состояния духового шкафа Эта лампа показывает что один или несколько нагревательных элементов включены Предохранительный термостат Во избежание перегревов вследствие неправильного использования прибора или вследствие дефектов элементов конструкции духовой шкаф оснащен предохранительным термостатом при срабатывании которого происходит отключение электропитания Возобновление работы прибора происходит автоматически при снижении температуры Если срабатывание предохранительного термостата было вызвано неправильным использованием духового шкафа то достаточно просто дождаться охлаждения духового шкафа При срабатывании предохранительного термостат вследствие дефекта элемента конструкции необходимо обратиться в сервисный центр
