16 Инструкция по установке GHP 10
2. CCU Блок CCU должен быть установлен в передней части судна,
не выше 10 футов (3 м) над ватерлинией.
3. Сеть NMEA
2000
Блоки GHC 10 и CCU должны быть подключены к сети NMEA
2000 с помощью коннекторов, входящих в комплект.
Если на борту Вашего судна не установлена сеть NMEA
2000, то Вы можете создать сеть с помощью кабелей и
коннекторов, входящих в комплект .
4. Батарея 12 –
24 В пост. тока
Блок ECU может быть подключен к источнику питания 12 - 24
В пост. тока.
Кабель питания NMEA 2000 должен быть подключен к ис-
точнику питания 9 – 16 В пост. тока.
5. ECU Блок ECU может быть подключен к батарее 12 или 24 В пост.
тока.

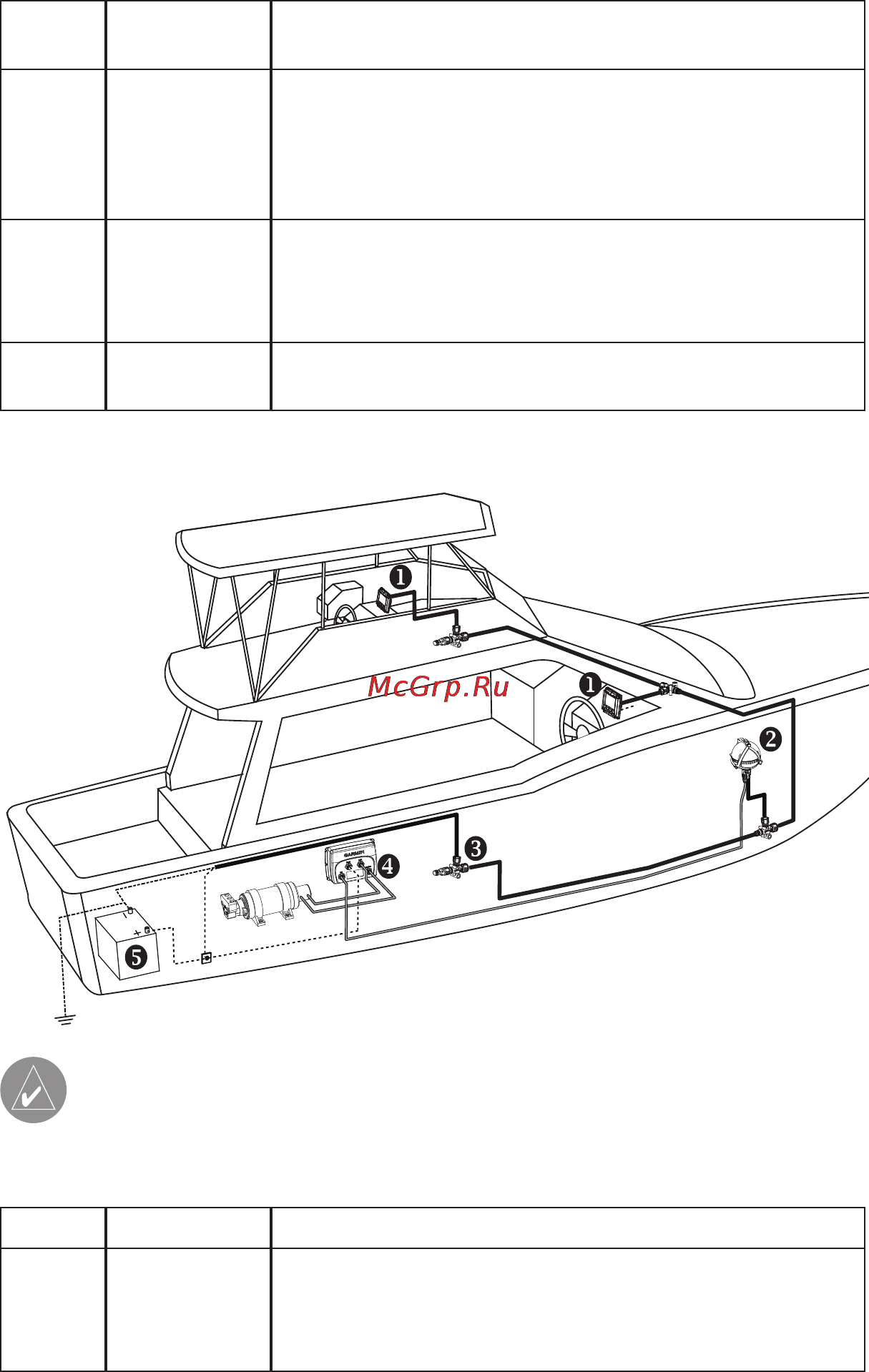

Общая схема системы с двумя штурвалами
ПРИМЕЧАНИЕ: Данная схема приведена только для целей планиро-
вания. Более конкретные схемы подключения включены в подробные
инструкции по установке, прилагаемые к каждому компоненту. На этой
схеме не показаны гидравлические соединения.
Позиция Наименование Важные замечания
1. GHC 10 Для включения автопилота необходимо, чтобы желтый
провод из этого кабеля был подключен к желтому проводу
соединительного кабеля CCU/ECU, а черный провод был
подключен к той же «земле», что и ECU.
