BEHRINGER PRO MIXER VMX300
9
)
Настоятельно рекомендуем использовать для коммутации высококачественные кабели и
разъемы. Некачественные кабели и разъемы не смогут обеспечить надлежащего звучания и
защиты от коррозии.
27
Гнездо
PHONES OUT
служит для подключения наушников в целях предварительного прослушивания
(PFL сигнал). Наилучший результат достигается при использовании 32-омных наушников.
3. ЗАДНЯЯ ПАНЕЛЬ
За исключением разъемов MIC INPUT и PHONES OUT, вся коммутация VMX300 расположена на задней
панели и построена на разъемах типа RCA («тюльпан»).

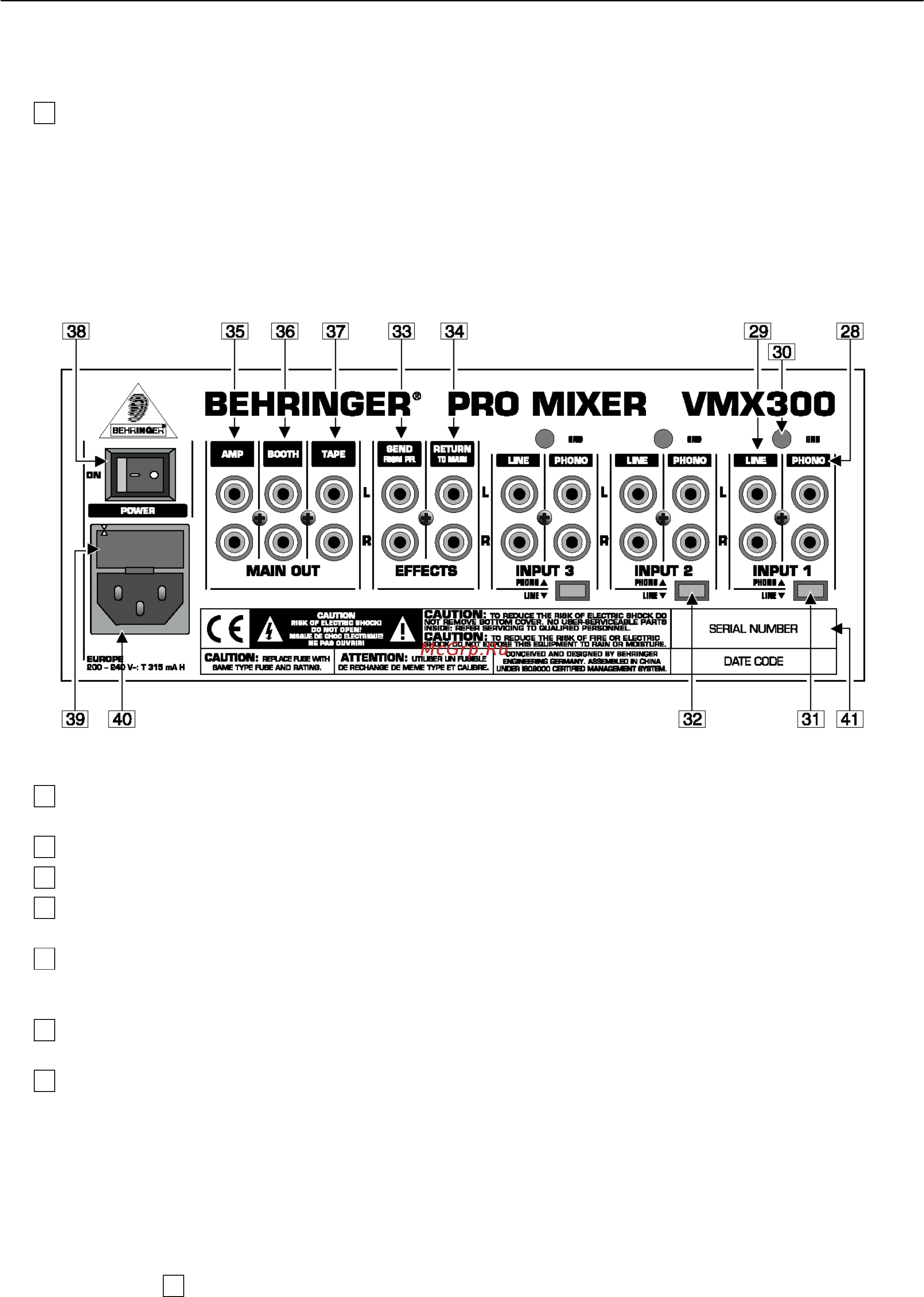

Рис. 3.1: Задняя панель VMX300
28
Входы
PHONO
на всех трех каналах предназначены в основном для подключения вертушек (см. ниже
переключатель
PHONO LINE
).
29
Линейные входы
LINE
служат для подключения магнитофонов, CD или MD-плейеров и т. д.
30
Разъем
GND
служит для заземления вертушки.
31
Переключатель
PHONO/LINE
на канале 1 осуществляет выбор между линейным/phono входами.
Убедитесь, что переключатель
MIC/PHONO-LINE
на лицевой панели находится в позиции PHONO-LINE.
32
Переключатели
PHONO-LINE
на каналах 2 и 3 позволяют изменить чувствительность входов PHONO
в соответствии с линейным уровнем, после чего их можно использовать для подключения магнитофонов,
CD или MD-плейеров и т. д.
33
VMX300 снабжен разрывом для подключения внешних процессоров эффектов. С выхода SEND
(посыл) PFL сигнал подаётся на внешнее устройство, например ревербератор.
34
Обработанный сигнал поступает на основные выходы MAIN OUT через гнездо возврата
RETURN
.
Уровень эффекта должен регулироваться на внешнем устройстве. Гнездо
RETURN
может также
использоваться как дополнительный вход для подключения источника сигнала (например, сэмплера) – в
этом случае уровень также должен устанавливаться на внешнем устройстве.
)
При работе с внешним процессором эффектов, подключенным в разрыв VMX300, отбор
сигнала на обработку осуществляется нажатием кнопки PFL на определённом канале. Если кнопка
PFL нажата ещё на каком-то канале, например, в целях прослушивания, на внешний эффект будет
подаваться сумма сигналов. ПОМНИТЕ: внешний процессор эффектов получает сигнал через
шину PFL (см. 30
).
