34 Последовательность основных операций 2
Глава
Внутреннее устройство аппарата

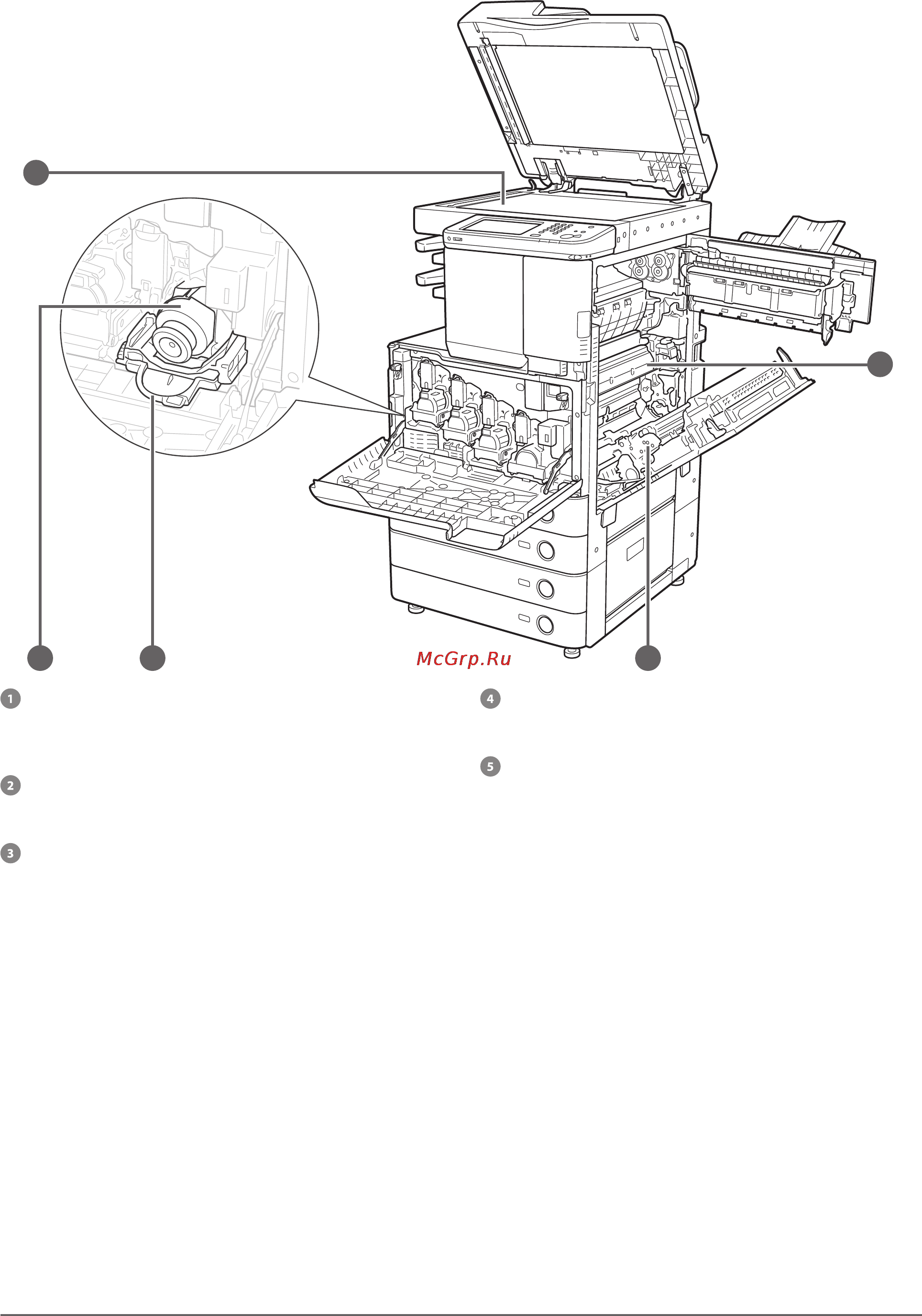

В этом разделе представлен вид внутренней части аппарата imageRUNNER ADVANCE C2220L.
■● Если подключены модули Устройство чтения цветных изображений G1, Блок
кассетной подачи AF1, 3-лотковое устройство вывода C1*, Внутренний финишер F1,
Дополнительный лоток внутреннего финишера A1 и Лоток для копий J1:
* Если используется imageRUNNER ADVANCE C2230i/C2225i/C2220i, модуль 3-лотковое устройство вывода C1 входит
встандартный комплект.
1
4
5
3
2
Стекло экспонирования
Используйте стекло экспонирования, когда нужно
отсканировать книги, толстые оригиналы, тонкие
оригиналы, OHP-пленки и т.д.
Верхняя крышка блока термозакрепления
Эту крышку следует открывать для устранения
замятия бумаги в блоке термозакрепления.
Блок двусторонней печати
Блок двусторонней печати следует выдвигать для
удаления замятой бумаги.
Крышка отсека для замены тонера
Эту крышку следует открывать для замены картриджа
с тонером.
Картридж с тонером
Если тонер заканчивается, извлеките картридж
стонером и замените его новым.
