14
Название Функция
A
Входной разъем компьютера Подключается к выходному порту RGB компьютера. sстр.48
B
Компонентный вход
Подключается к компонентному выходному порту (YCbCr или YPbPr) видеоустройства.
sстр.48
C
Видеовход
Подключается к обычному выходному порту видеоустройства для передачи
изображений.
sстр.47
D
Входной разъем аудио
Подключается к выходному разъему аудио подключенного видеоустройства или
компьютера.
sстр. 47, 48
E
Разъём для подключения
кабеля электропитания
Подключение кабеля электропитания. sстр.19
F
Цифровой коаксиальный
аудиовыход
Подключается к аудиоустройству с цифровым коаксиальным аудиовходом. sстр.52
G
Порт USB
Подключение USB-памяти с поддержкой спецификации 1.1 или многофункционального
устройства считывания карт памяти для воспроизведения файлов в формате MP3/WMA,
JPEG, DivX
®
и прочих форматах. sстр.46
H
Слот для замка
безопасности (j)
Поддерживает систему защиты Kensington. Более подробную информацию см. на
веб-сайте компании Kensington по адресу http://www.kensington.com/.
I
Приёмник инфракрасных
сигналов от пульта
дистанционного управления
Прием сигналов с пульта ДУ.
sстр.17
J
Динамики
Расположены по левую и правую стороны; поддерживают Dolby Virtual Speaker.
sстр.52
K
Воздуховыпускное
отверстие
Отвод воздуха после охлаждения устройства.
Внимание
Не закрывайте воздуховыпускное отверстие и не прикасайтесь к защитной решетке во
время работы или сразу после отключения проектора – она может быть горячей.
L
Опорные ножки
Предназначены для установки устройства в вертикальном положении. При хранении
ввертикальном положении укладывайте проектор ножками в нижней части корпуса на
ровной поверхности. Во избежание попадания пыли через вентиляционные отверстия
храните проектор в комплектном футляре.

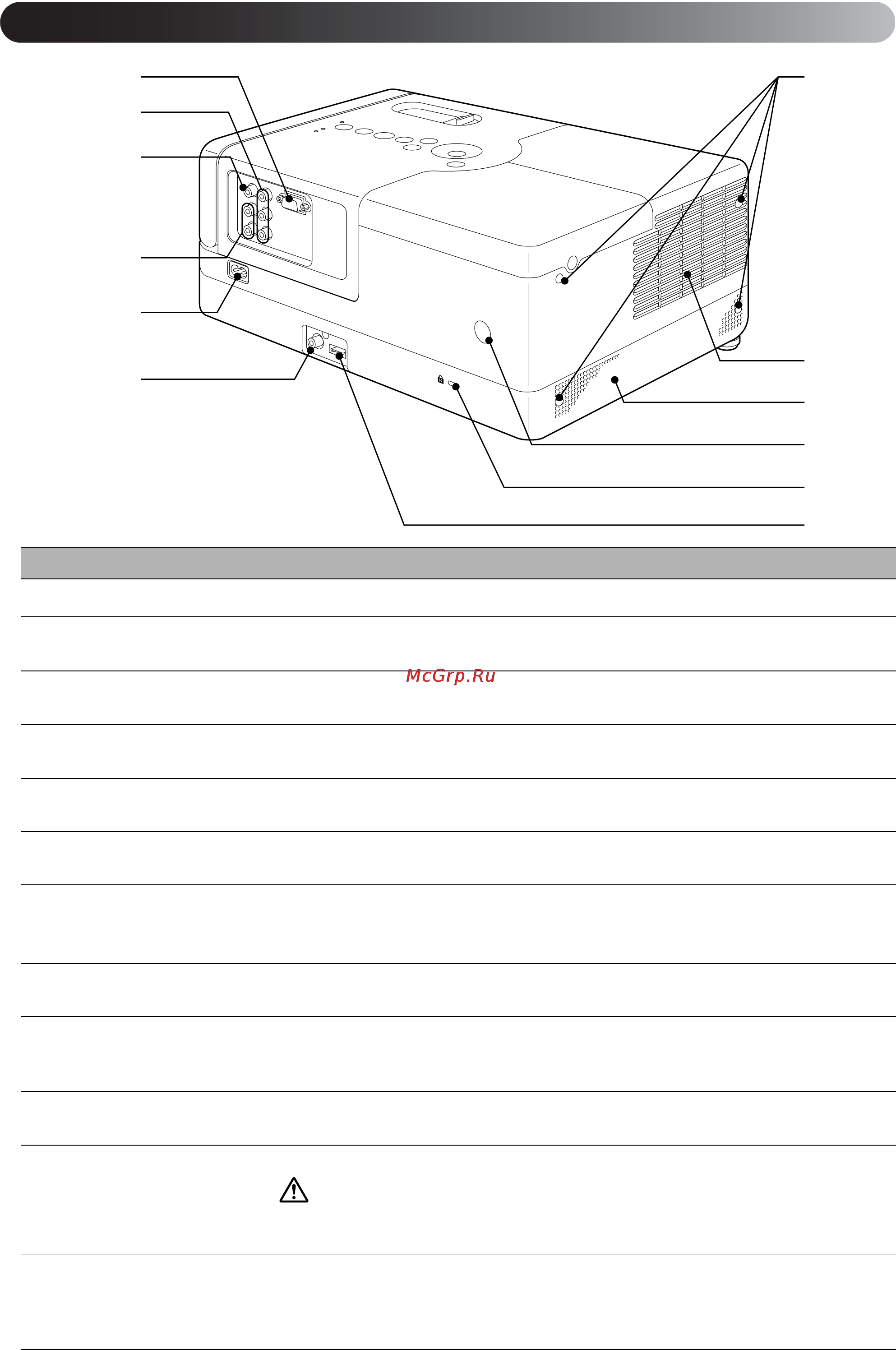

Вид сзади
A
B
H
J
K
C
D
G
F
I
E
L
