32
®
IN OUT
USB RS232
IN OUT
USB RS232
17 18 19 20 21
23
22
24
25
17
18 19 20 21
23
22
24
25
8 1 9 10 11 12 13 146 5 2 15
3 164 6 2 1
DIP Switch Setting
3 2 1
VOLTAGE=220V
VOLTAGE=230V
VOLTAGE=240V
VOLTAGE=50Hz
VOLTAGE=60Hz
FUNCTION
7
3 100 06
3 100 20
3 100 07
3 100 08

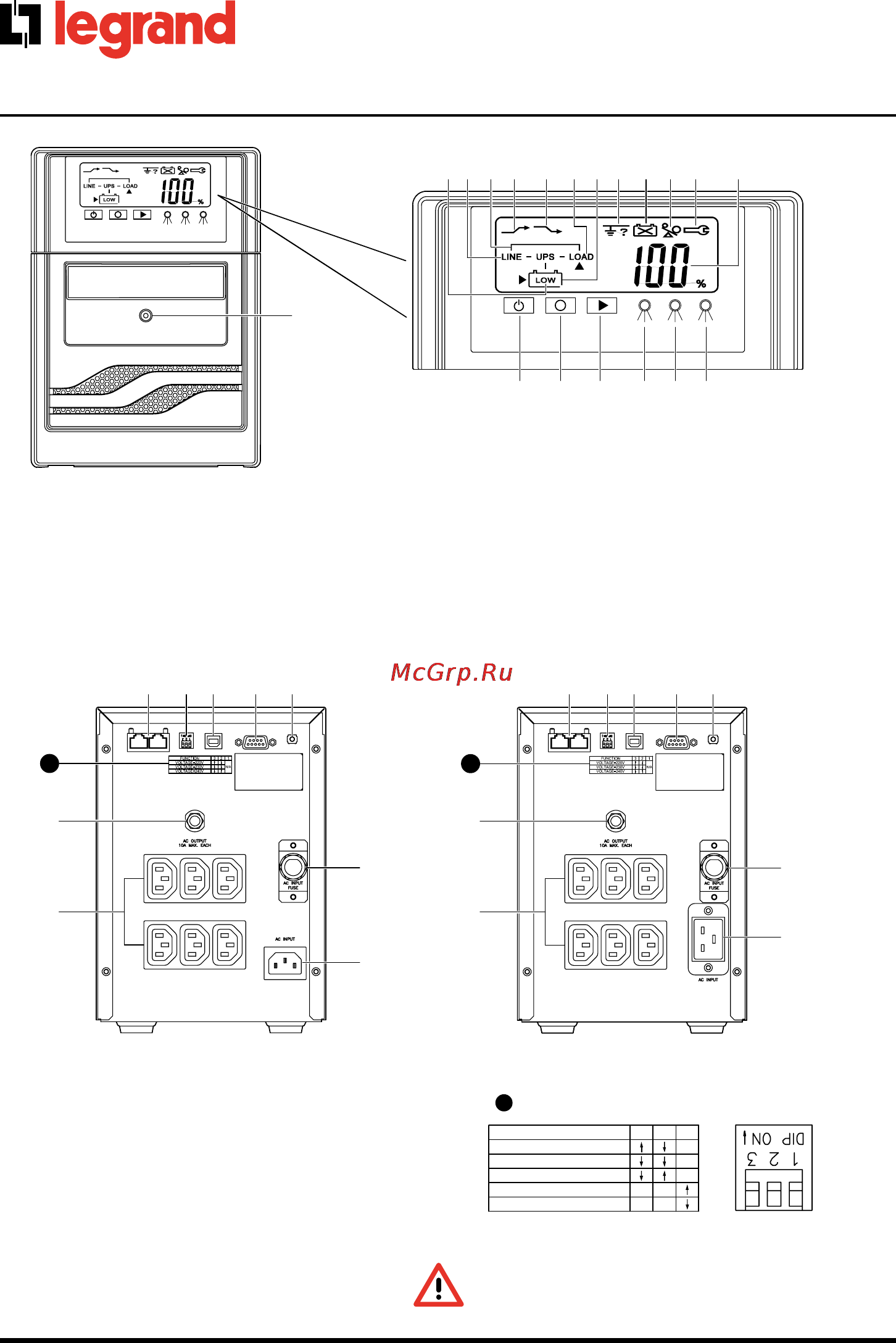

9 Caratteristiche tecniche
1. Led presenza rete
2. Led allarme
3. Tasto ON
4. Tasto OFF
5. Batterie da sostituire
6. Led funzionamento a batteria
7. Vite per coperchio batterie
8. Indicazione batterie scariche
9. Indicazione Bypass
10. Indicazione tensione di rete bassa
11. Indicazione tensione di rete eccessiva
12. Indicazione uscita UPS presente
13. Indic azione errato collegamento di terra
14. Indicazione di s ovraccarico
15. Indicazione percentuale di carico/batterie
16. Pulsante selezione indicazione di carico/batterie
ATTENZIONE
UPS non può essere acceso normalmente se
DIP-2 e DIP-3 sono simultaneamente su ON
17. Porta RJ45
18. DIP Switch
19. Presa per interfaccia USB
20. Presa per interfaccia seriale RS232
21. Pulsante di reset interno CPU
22. Interruttore di uscita
23. Uscite
24. Fusibile di ingresso
25. Presa di ingresso rete
