(2) Con la chiave esagonale rimuovere dall’elemento di sostegno del
proiettore prima le due viti di fissaggio dell’elemento porta-proiettore e
quindi l’elemento di fissaggio al soffitto.
Ruotare di circa 30 gradi a destra l’elemento di fissaggio a soffitto e quindi
sollevarlo.
2-2 Installazione dell’elemento di fissaggio al soffitto alla struttura
portante
(1) L’installazione dell’elemento di fissaggio al soffitto alla struttura portante
la si ottiene inserendo le viti o i bulloni nei quattro fori oblunghi.
• Per fissare la staffa di montaggio a un soffitto di cemento armato si devono usare
bulloni di ancoraggio.
→ Per informazioni al riguardo si prega di vedere la sezione "3 Installazione a un
soffitto di cemento armato" a pagina 10.
• Per regolare l’altezza d’installazione del proiettore è necessario acquistare
separatamente l’apposito tubo di estensione provvisto di funzione di regolazione
dell’altezza.
→ Per informazioni al riguardo si prega di vedere la sezione "4 Tubo di estensione"
a pagina 11.

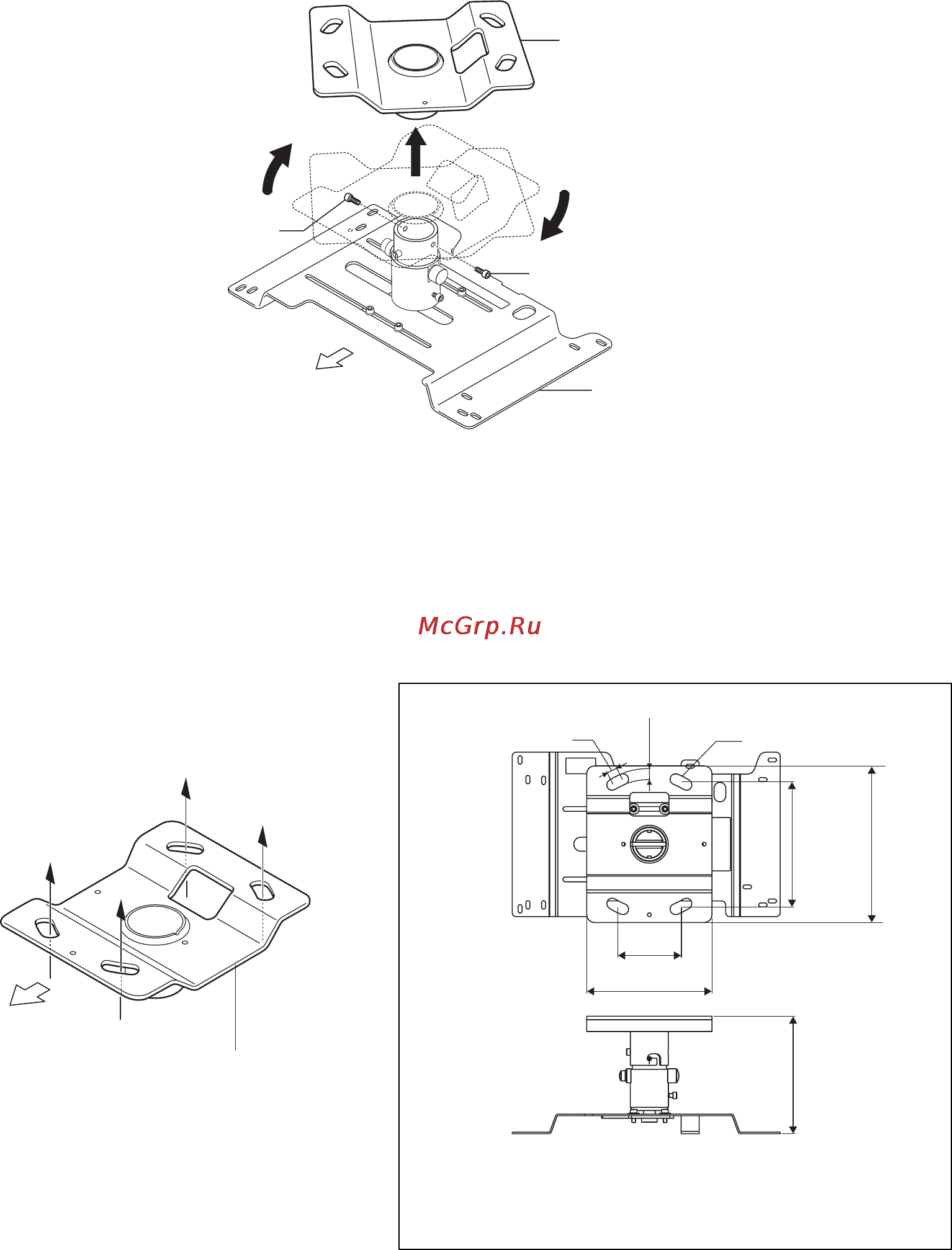

Viti di fissaggio dell’elemento
porta-proiettore
Elemento di
fissaggio al soffitto
Lato dell’obiettivo del
proiettore
Viti di fissaggio dell’elemento
porta-proiettore
Elemento di sostegno del
proiettore
Dimensioni dell’area di contatto con il soffitto (in mm)
16
14
Fori oblunghi
159 200
81
160
150
• L’illustrazione mostra il modello ELPMB22.
Il modello ELPMB23 ha le medesime
dimensioni.
Lato dell’obiettivo
del proiettore
Elemento di
fissaggio al
soffitto
