Epson EH-TW450 [51/61] Tubo di estensione
![Epson EH-TW450 [51/61] Tubo di estensione](/views2/1165789/page51/bg33.png)
11
Italiano
4 Tubo di estensione
Per regolare l’altezza d’installazione del proiettore è necessario acquistare
separatamente l’apposito tubo di estensione. I modelli disponibili sono l’ELPFP13 e

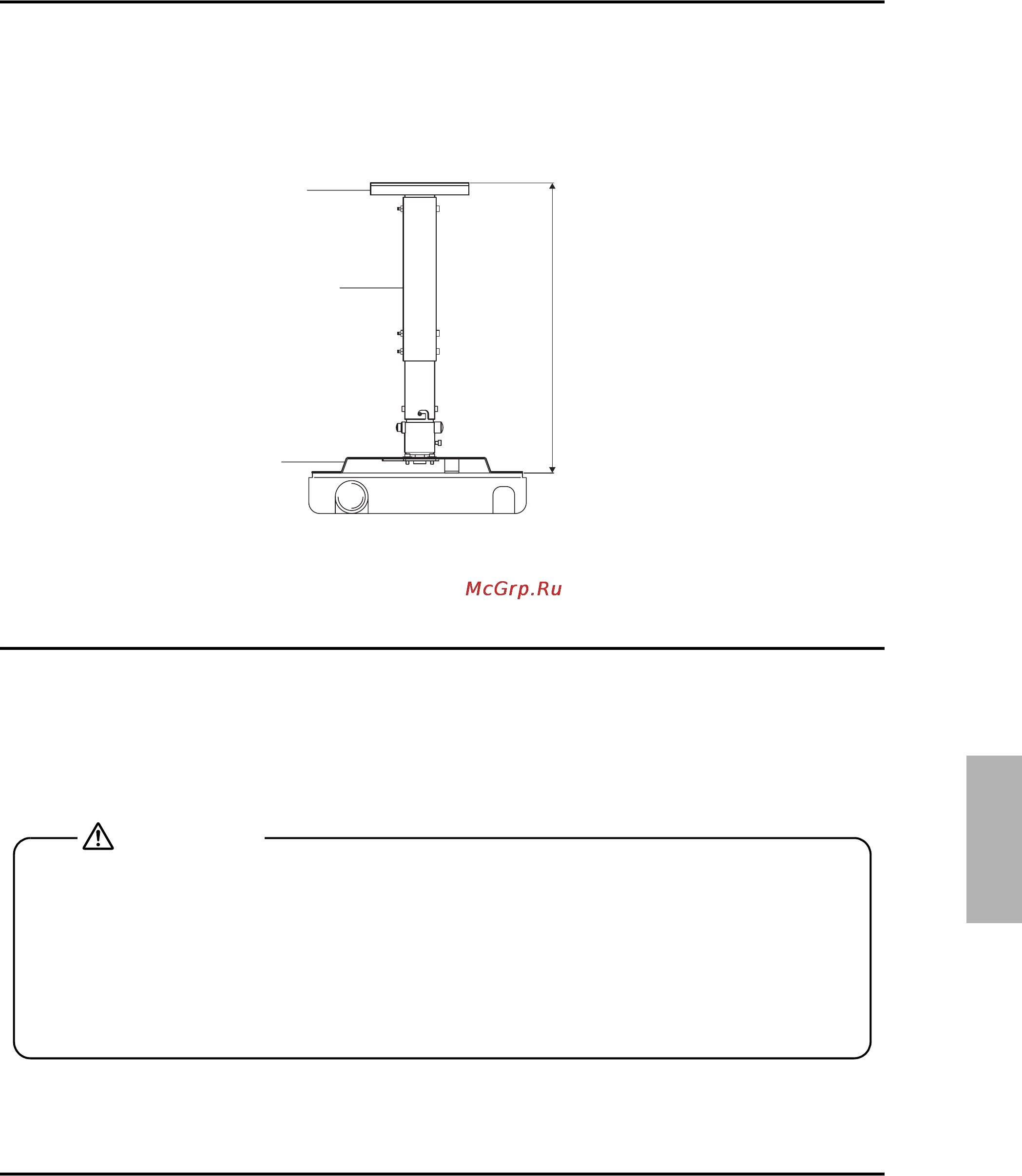

l’ELPFP14. L’illustrazione che segue mostra per ciascuno dei due modelli la gamma
di distanza tra l’elemento di fissaggio al soffitto e il proiettore.
5 Per l’uso in sicurezza
• La rimozione, l’installazione, la manutenzione e la riparazione del proiettore devono
essere affidate esclusivamente a uno specialista.
Per istruzioni sulla manutenzione e la riparazione del proiettore si prega di
consultarne il manuale dell’utente.
6 Richiesta d’informazioni
• Per qualsiasi richiesta d’informazioni si prega di rivolgersi ai contatti riportati nel
manuale dell’utente del proiettore.
Elemento di fissaggio
al soffitto
Tubo di estensione
Elemento di sostegno
del proiettore
ELPFP13: da 668 mm a 918 mm
(a passi di 50 mm)
ELPFP14: da 918 a 1168 mm
(a passi di 50 mm)
Dopo l’installazione non si devono allentare i bulloni né le viti o i dadi.
Periodicamente si deve inoltre verificare che non si siano allentati. In
caso di allentamento li si deve nuovamente ben serrare.
Non ci si deve mai appendere alla staffa di montaggio a soffitto. In
caso contrario il proiettore e la staffa potrebbero distaccarsi e cadere
causando lesioni.
Avvertenze
