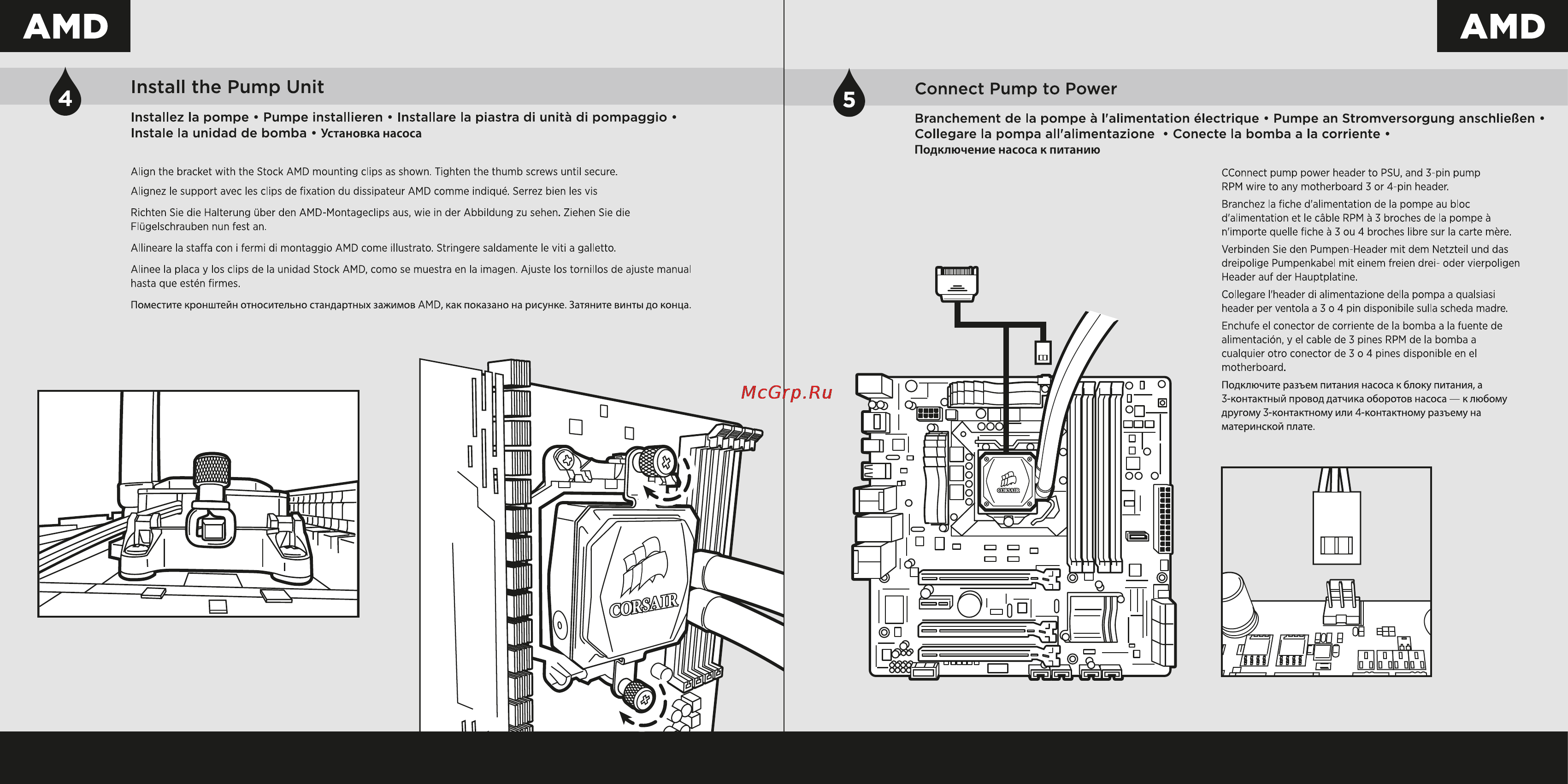

AMD ó AMD Install the Pump Unit Connect Pump to Power Installez la pompe Pumpe installieren Installare la piastra di unità di pompaggio Instale la unidad de bomba Установка насоса Branchement de la pompe à l alimentation électrique Pumpe an Stromversorgung anschließen Collegare la pompa all alimentazione Conecte la bomba a la corriente Подключение насоса к питанию Align the bracket with the Stock AMD mounting clips as shown Tighten the thumb screws until secure Alignez Ie support avec les clips de fixation du dissipateur AMD comme indiqué Serrez bien les vis Richten Sie die Halterung über den AMD Montageclips aus wie in der Abbildung zu sehen Ziehen Sie die Flügelschrauben nun fest an Allineare la staffa con i fermi di montaggio AMD corne illustrato Stringere saldamente le viti a galletto Alinee la plaça y los clips de la unidad Stock AMD сото se muestra en la imagen Ajuste los tornillos de ajuste manual hasta que estén firmes Поместите кронштейн относительно стандартных зажимов AMD как показано на рисунке Затяните винты до конца CConnect pump power header to PSU and 3 pin pump RPM wire to any motherboard 3 or 4 pin header Branchez la fiche d alimentation de la pompe au bloc d alimentation et Ie cable RPM a 3 broches de la pompe a n importe quelle fiche ä 3 ou 4 broches libre sur la carte mere Verbinden Sie den Pumpen Header mit dem Netzteil und das dreipolige Pumpenkabel mit einem freien drei oder vierpoligen Header auf der Hauptplatine Collegare l header di alimentazione della pompa a qualsiasi header per ventola a 3 о 4 pin disponibile sulla scheda madre Enchufe el conector de corriente de la bomba a la fuente de alimentación y el cable de 3 pines RPM de la bomba a cualquier otro conector de 3 o 4 pines disponible en el motherboard Подключите разъем литания насоса к блоку питания а 3 контактный провод датчика оборотов насоса к любому другому 3 контактному или 4 контактному разъему на материнской плате
