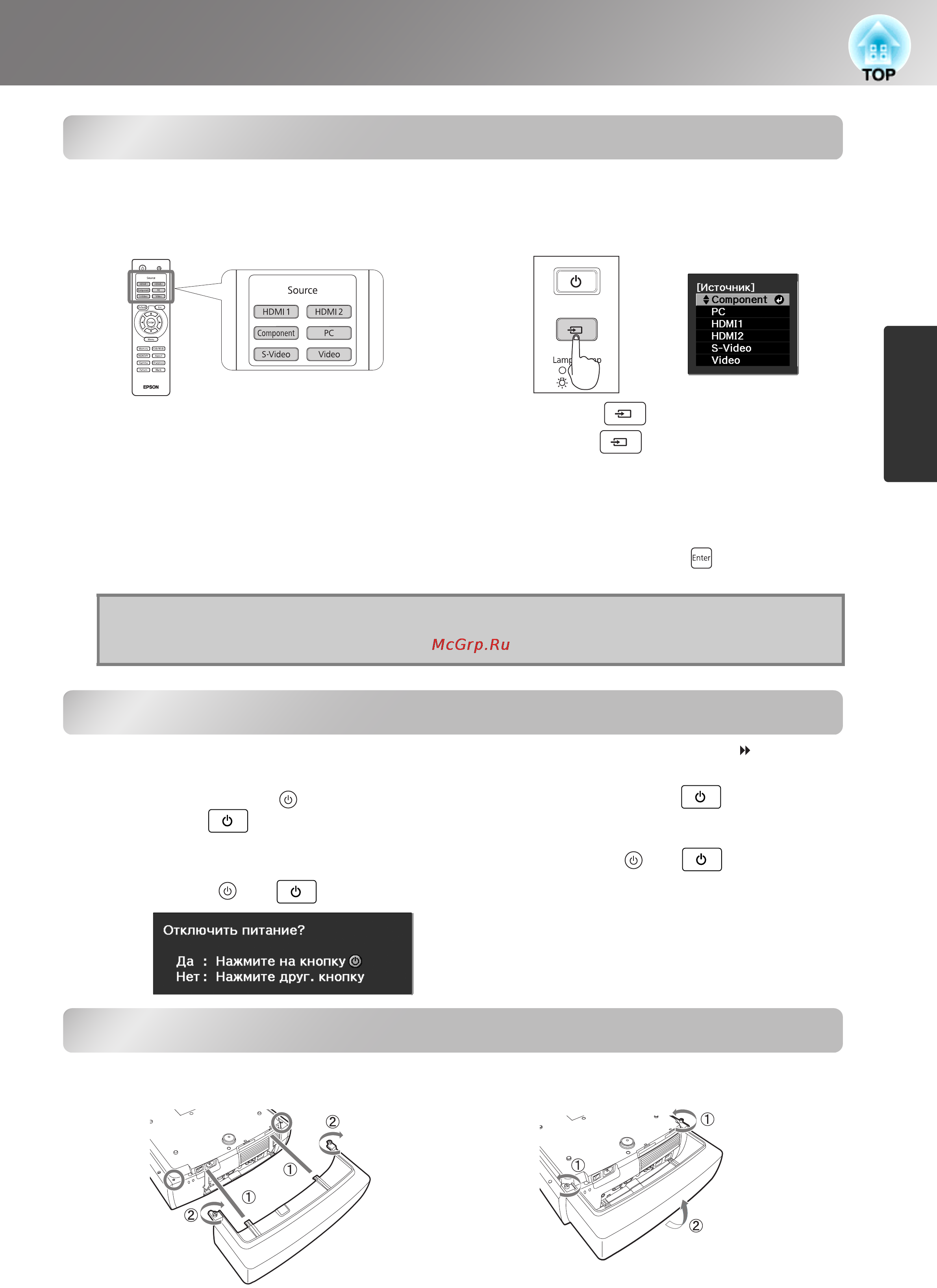

Epson EH-TW5000 [17/66] Если изображение не проецируется
![Epson EH-TW5000 [17/66] Если изображение не проецируется](/views2/1166135/page17/bg11.png)
15
Проецирование изображений
Основные
операции
Если изображение не проецируется
Если к проектору подключено больше одного источника сигнала или изображение не проецируется, выберите
источник сигнала вручную при помощи пульта ДУ или панели управления проектора. При подключении
видеооборудования сначала нажмите кнопку [Play], а затем выбирайте источник сигнала.
Отключение электропитания
Установка и демонтаж накладки кабеля
При подвешивании проектора к потолку используйте для кабеля накладку в качестве декорации.
Q
Совет:
Если цвета изображения с входного порта [Компонентное видео] выглядят
неестественно, выберите подходящий, соответствующий подключенному
устройству сигнал в разделе "Входной сигнал" меню конфигурации.
s
стр. 38
При помощи пульта ДУ При помощи панели управления
Нажмите кнопку с названием, соответствующим
порту, к которому подключен источник сигнала.
Нажмите кнопку , чтобы вызвать меню.
Каждое нажатие перемещает указатель.
Чтобы выбрать желаемый источник изображения
переместите на него указатель.
Если указатель будет неподвижно находиться на
указанном источнике сигнала более 3 секунд, то
источник сигнала автоматически изменится. Вы
также можете нажать кнопку , чтобы включить
источник сигнала.
1
2
4
3
Выключите питание источников
сигнала, подключенных к проектору.
После завершения охлаждения (это
занимает приблизительно 16 секунд)
мигание вокруг кнопки прекратится.
После этого можно выключить основное
питание.
Нажатие кнопки или не приводит
к отключению электропитания.
Нажмите кнопку на пульте ДУ или
кнопку на панели управления
проектора.
При отображении следующих сообщений
нажмите
или еще раз.
Наденьте крышку объектива.
Если проектор подвешивается к потолку и
крышка объектива при этом снята, храните её в
безопасном месте, так как она вам понадобится на
случай транспортировки проектора.
Установка крышки, закрывающей ка
б
ели Снятие крышки, закрывающей ка
б
ели
