59
Характеристики
Приложение

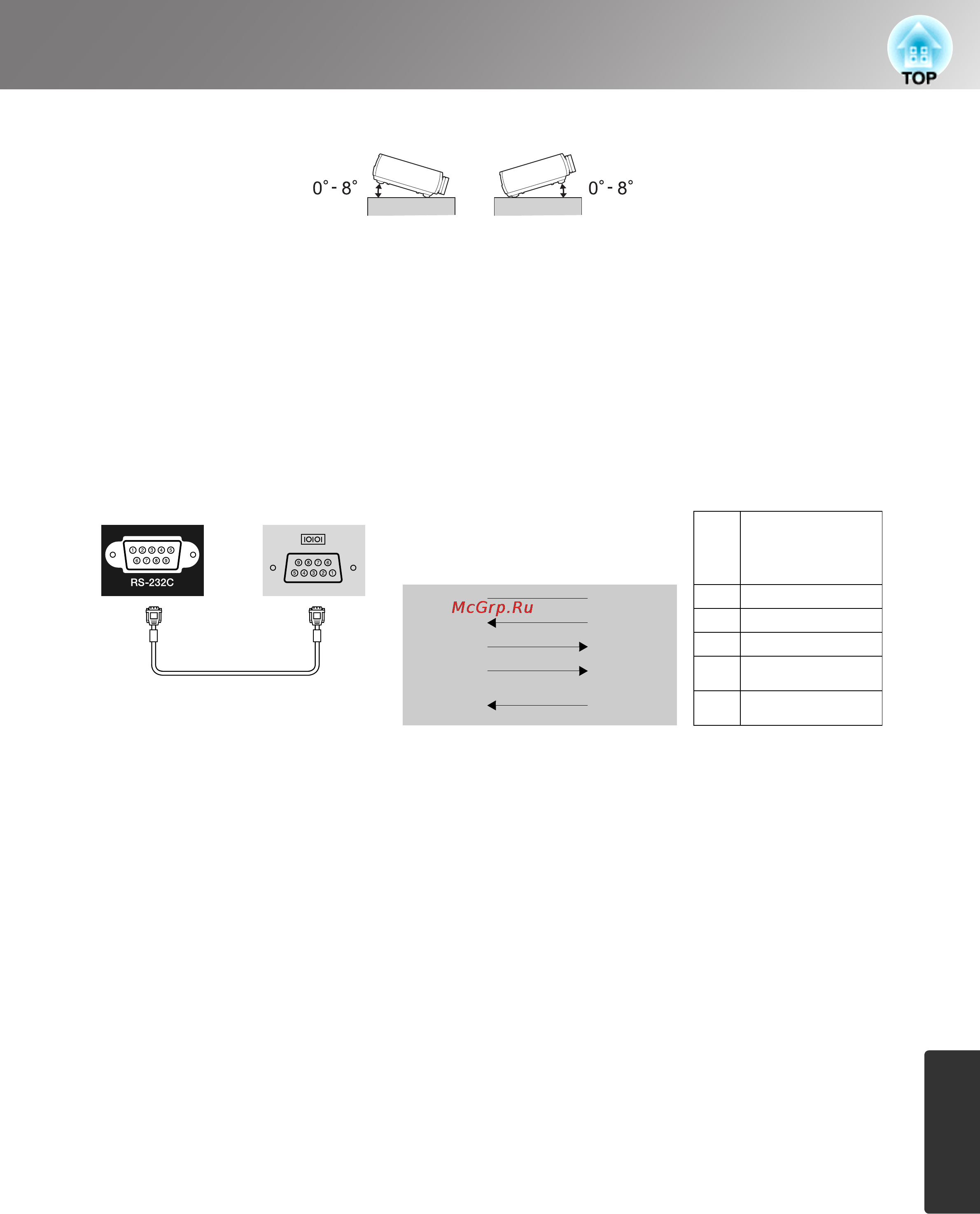

■ Угол наклона
При установке проектора с наклоном более 8°, возможно его повреждение и возникновение
опасных ситуаций.
■ Схема кабеля RS6232C
Модель соответствует требованиям
нормативных документов
ГОСТ Р МЭК 609502002, ГОСТ 26329/84
ГОСТ Р 51318.2299 (Класс Б),
ГОСТ Р 51318.2499, ГОСТ Р 51317.3.299,
ГОСТ Р 51317.3.399.
•Форма разъема:
9контактный Dобразный штекер
• Входной разъем проектора:
RS232C
<На
проекторе>
(Последова
тельный
компьютерный
кабель)
<На
компьютере>
Сиг
нал
Функция
GND 5 5 GND
GND Линия заземления
RD 2 3 TD
TD Передача данных
TD 3 2 RD
RD Прием данных
DTR 4 6 DSR
DSR
Готовность к
передаче данных
DSR 6 4 DTR
DTR
Готовность к
приему данных
<На проекторе>
<На компьютере>
