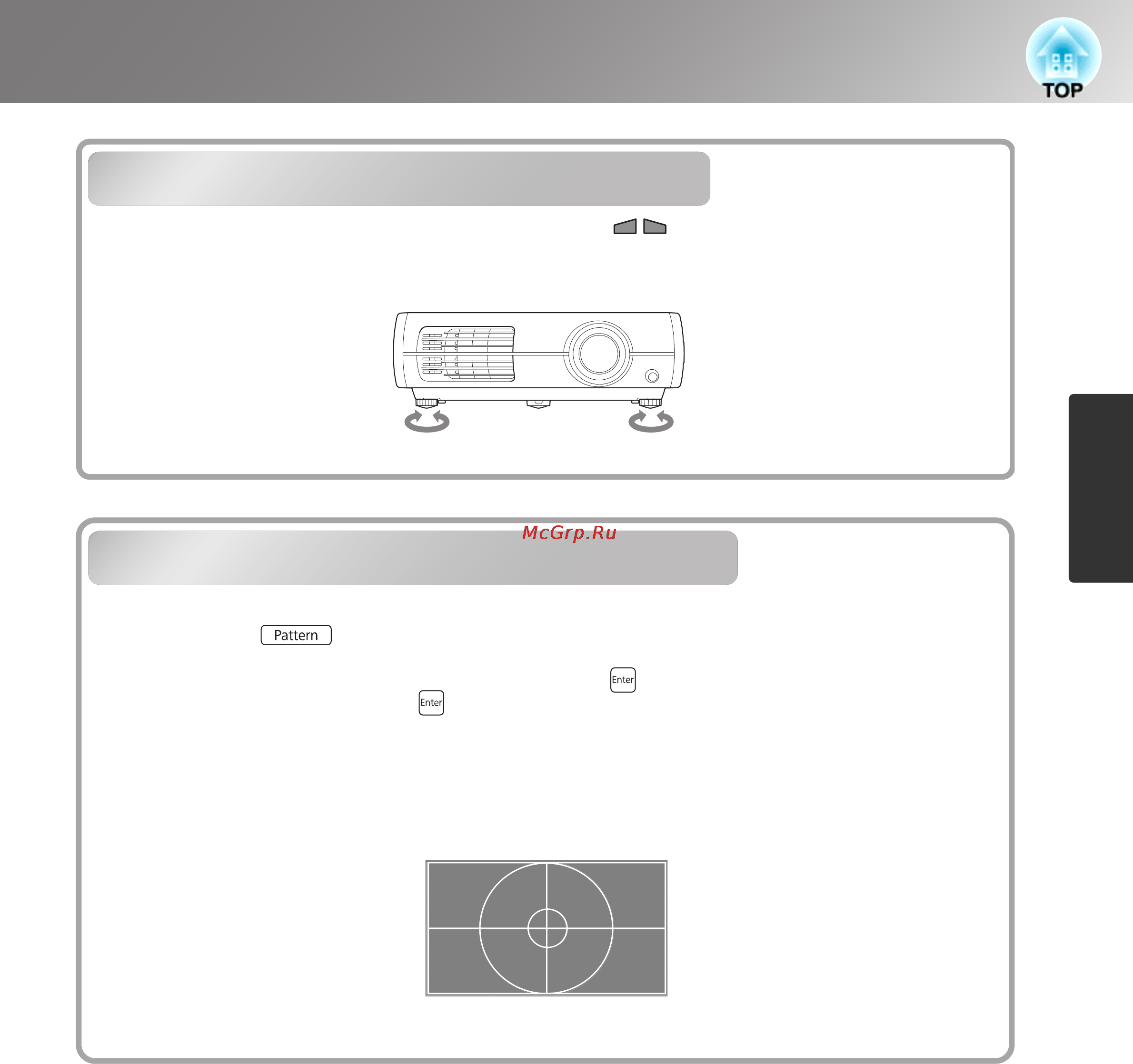

Epson EH-TW5000 [19/66] Регулировка наклона проектора
![Epson EH-TW5000 [19/66] Регулировка наклона проектора](/views2/1166135/page19/bg13.png)
17
Настройка положения проецируемого изображения
Основные
операции
Регулировка наклона проектора
Увеличение УменьшениеУвеличение Уменьшение
Если проецируемое изображение наклонено по горизонтали (
)
, используйте передние
регулируемые ножки для установки проектора в горизонтальное положение.
Отображение тестового шаблона
Вы можете отрегулировать масштаб, фокусировку и цвет без подключения видеооборудования.
Нажмите кнопку на пульте дистанционного управления для отображения меню. Чтобы
настроить масштаб или фокусировку проецируемого изображения с использованием функции смещения
объектива, выберите пункт Позиция изображен. и нажмите . Для настройки цвета выберите функцию
Изоляция цветов: R/G/B и нажмите . Например, при выборе пункта Изоляция цвета: R
проецироваться будет только красный компонент изображения, как если бы вы просматривали его через
красный фильтр, поставляемый вместе с имеющимся в розничной продаже диском контроля качества
изображения. Таким образом, вы можете настроить насыщенность цвета и оттенок по тому же методу,
описание которого имеется на диске контроля качества изображения. После того, как вам не придётся
больше пользоваться цветным фильтром, настройки цвета станут для вас намного проще.
При выборе пункта Позиция изображен.
Чтобы остановить показ тестового изображения, нажмите кнопку еще раз для отображения меню и
выберите команду "Выход".
