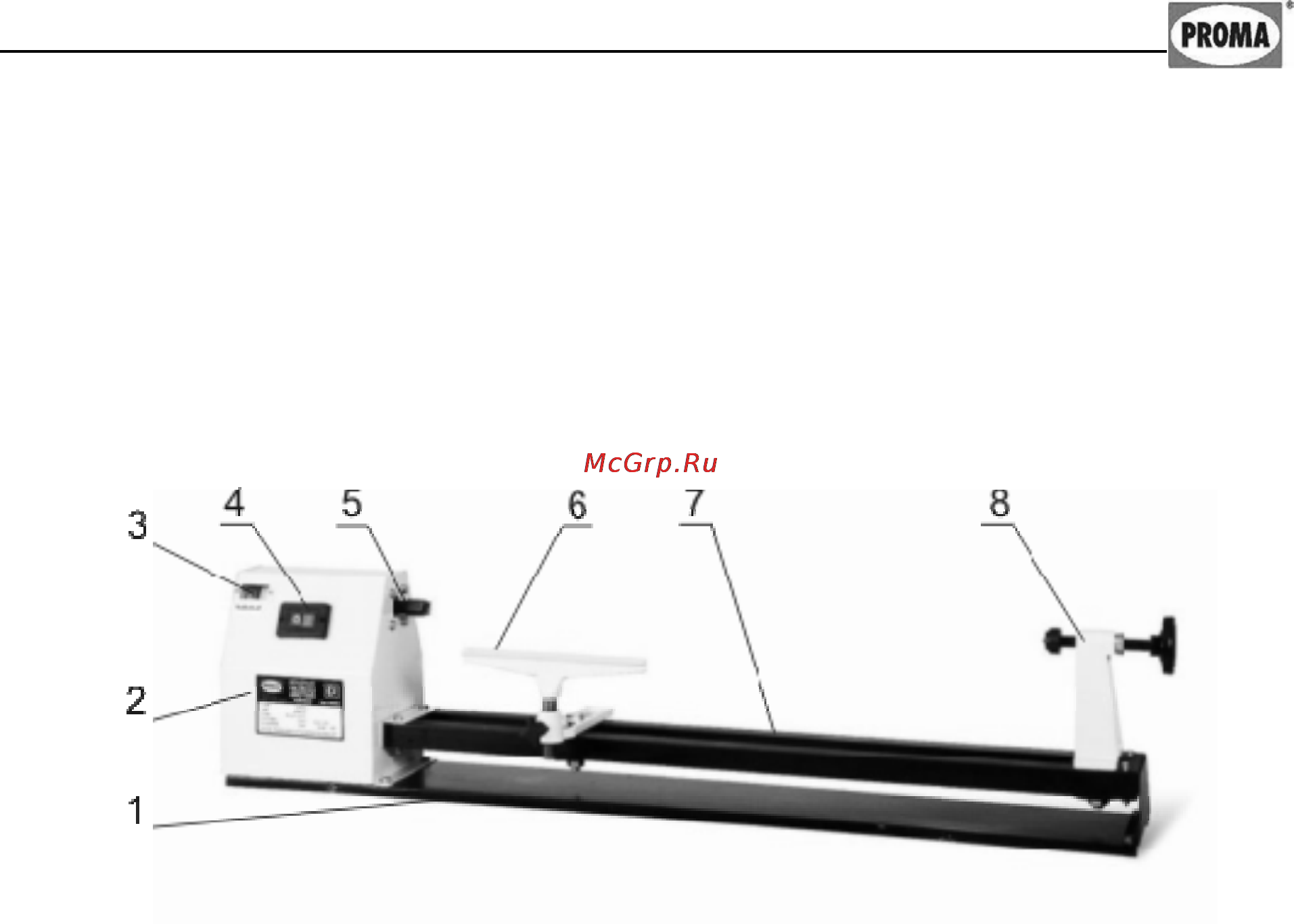

3.3 Основные детали и узлы оборудования (см. рис. 2).

1. Основание станка

2. Кожух шпиндельной бабки

3. Смотровое окошко

4. Электрический блок управления

5. Шпиндель

6. Опора инструмента

7. Направляющие

8. Задняя бабка

3.4 Краткое описание конструкции оборудования. ( см. рис. 2)

На основании 1 крепятся шпиндельная бабка, закрытая кожухом 2, и

направляющие 7. Задняя бабка 8, в

которой находится винт перемещения

вращающего центра, приводимый в движение штурвалом, и опора

инструмента 6 устанавливаются на направляющих. В шпиндельной бабке

установлен электродвигатель, который включается электрическим блоком

управления 4.

3.5 Количество рабочих необходимых для работы на оборудовании.

На данном станке, одновременно может работать только один человек.

Внимание! На станке должны работать только

лица старше 18 лет.

3.6 Место расположение рабочего во время работы на оборудовании.

Для правильного и свободного управления станком рабочий должен

находиться с передней стороны станка. Только при таком положении рабочего

во время работы на станке есть возможность свободно управлять всеми

необходимыми механизмами станка (их описание приведено в данной

инструкции).

4. Монтаж и установка.

4.1 Транспортировка станка.

Станок транспортируется в картонной коробке, его части и детали

проложены бумагой. Внутри станок упакован в целлофановый мешок.

Внимание! Во время транспортировки и сборки станка необходимо

соблюдать максимальную осторожность.
