PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

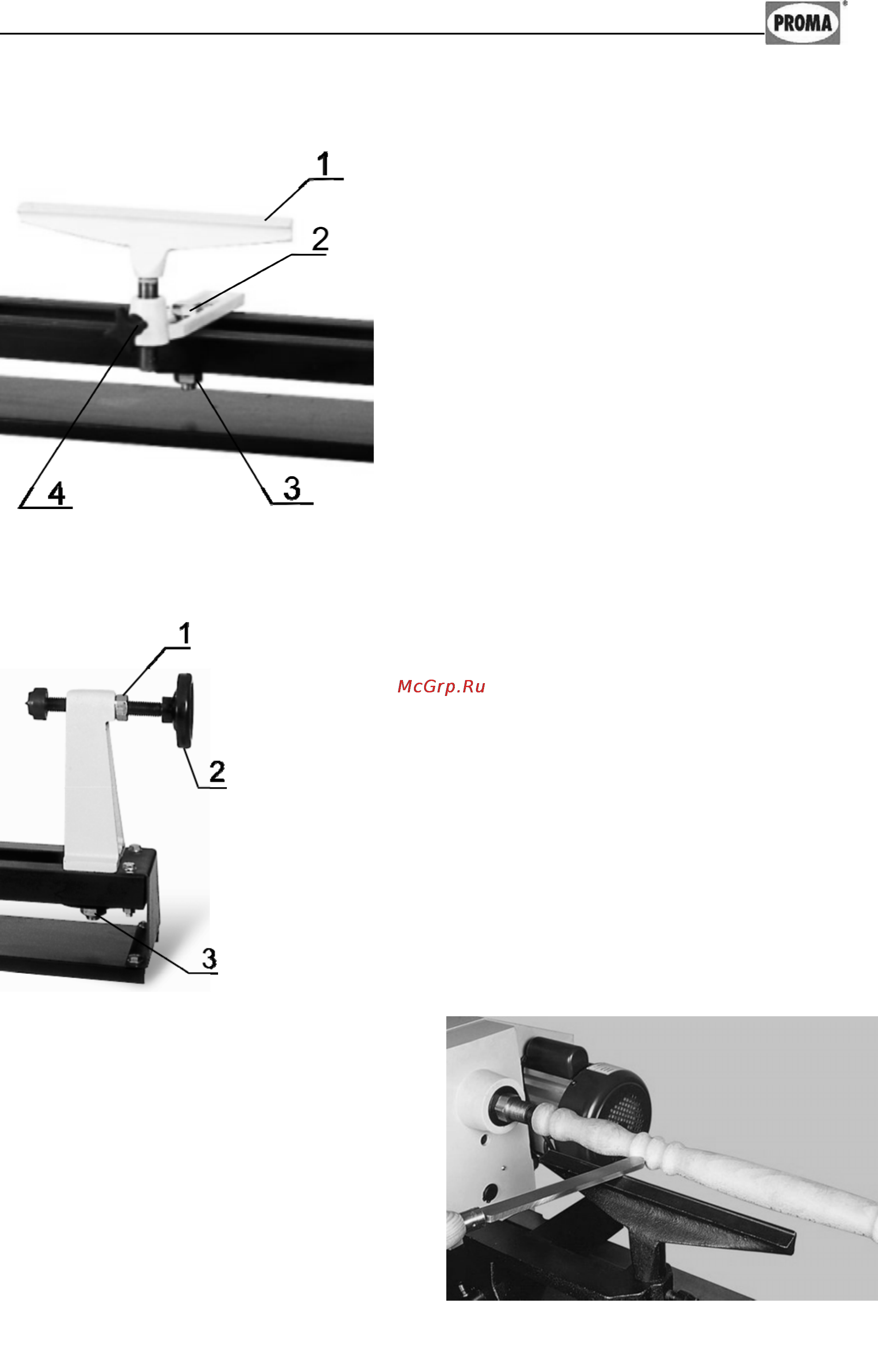

Наладка опоры инструмента.

Опора инструмента 1 установлена на направляющих станка. Для

перемещения опоры по направляющим

ослабьте гайку 3. Установите опору в

необходимом месте и закрепите с

помощью прижимной планки, болта 2 и

гайки 3.

Опора инструмента должна быть

размещена немного ниже оси вращения

заготовки. Для изменения высоты опоры

выкрутите зажимной болт 4 на 2-3

оборота. Установите

опору на

необходимую высоту и зажмите болтом 4.

Проверните заготовку рукой, убедитесь,

что она свободно вращается и не касается

опоры.(Рис.5).

Рисунок 5.

6.2 Работа на оборудовании.

Установка заготовки.

Устанавливая заготовку на поводковый центр,

подбейте ее с другого торца деревянной или

пластмассовой киянкой. Передвиньте заднюю бабку к

заготовке. Зажмите заднюю бабку гайкой 3, подожмите

заготовку вращающим центром, вращая штурвал 2.

зажмите винт перемещения вращающего центра гайкой

1. Убедитесь, что шпиндель вращается свободно.

(Рис.6).

Рисунок 6.

Обработка заготовки.

- Подготовьте шаблон.

- Начертите линии по окружности в

местах изменения диаметра.

- Если начинаете обработку бруска, то

начертите эти линии карандашом

минимум с двух сторон заготовки.

- Начинайте обработку самого

большого диаметра, после этого

обрабатывайте снижение (переход с

большого диаметра на малый).

Рисунок 7.
