Руководство по эксплуатации GM521 00 000 РЭ

ХАРАКТЕРИСТИКИ. ПАНЕЛь УПРАВЛЕНИЯ

Таблица 1

Наименование

Мощ-

ность,

кВт

Природный

газ ном. давл.

1300 Па

Природный

газ ном. давл.

2000 Па

Сжиженный

газ ном. давл.

3000 Па

Маркировка Маркировка Маркировка

сопла ВМП сопла ВМП сопла ВМП

Горелка повышенной мощности

2,3 123 65 113 60 73 36

Горелка нормальной мощности

1,9 110 49 101 49 69 29

Основная горелка духовки

2,2 123 70 110 70 73 49

Максимальный расход газа на плите

- 665 л/ч 665 л/ч 387 г/ч

Примечание:

В графах «маркировка сопла» указан диаметр отверстия сопла в мм х 100. Сменные

сопла и ВМП поставляются по отдельному заказу.

Для плиты, оснащённой кранами c регулируемым ВМП, настройка расхода газа про-

изводится поворотом ВМП. Регулирование производится до обеспечения устойчивого

горения на малом пламени. При переводе на другое давление газа необходимо заме-

нить сопла горелок и отрегулировать расход газа через ВМП, без замены ВМП.

8.2. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

■ Суммарный вес продуктов, располагаемых на решётке духовки, не более, кг............3

■ Вес посуды с продуктами, устанавливаемой на одну горелку, не более, кг...............10

■ Диаметр посуды, устанавливаемой на горелку, не менее, мм..................................120

■ Диаметр посуды, устанавливаемой на горелку, не более, мм..................................240

9. ПАНЕЛь УПРАВЛЕНИЯ

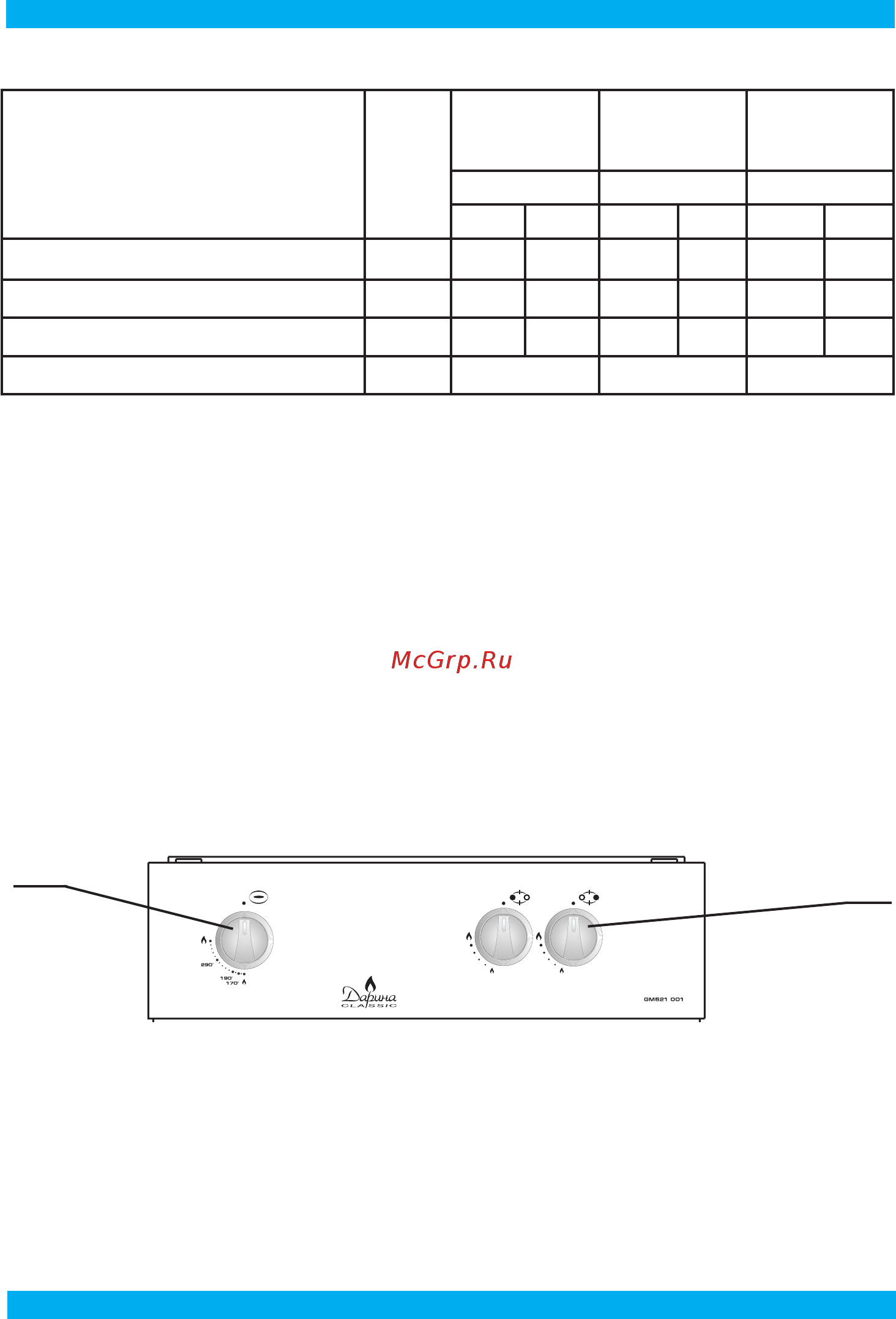

рис. 7. Панель плиты с краном с автоматикой контроля пламени

1. Рукоятка управления крана горелки стола.

2. Рукоятка управления крана горелки духовки.
