Руководство по эксплуатации GM521 00 000 РЭ

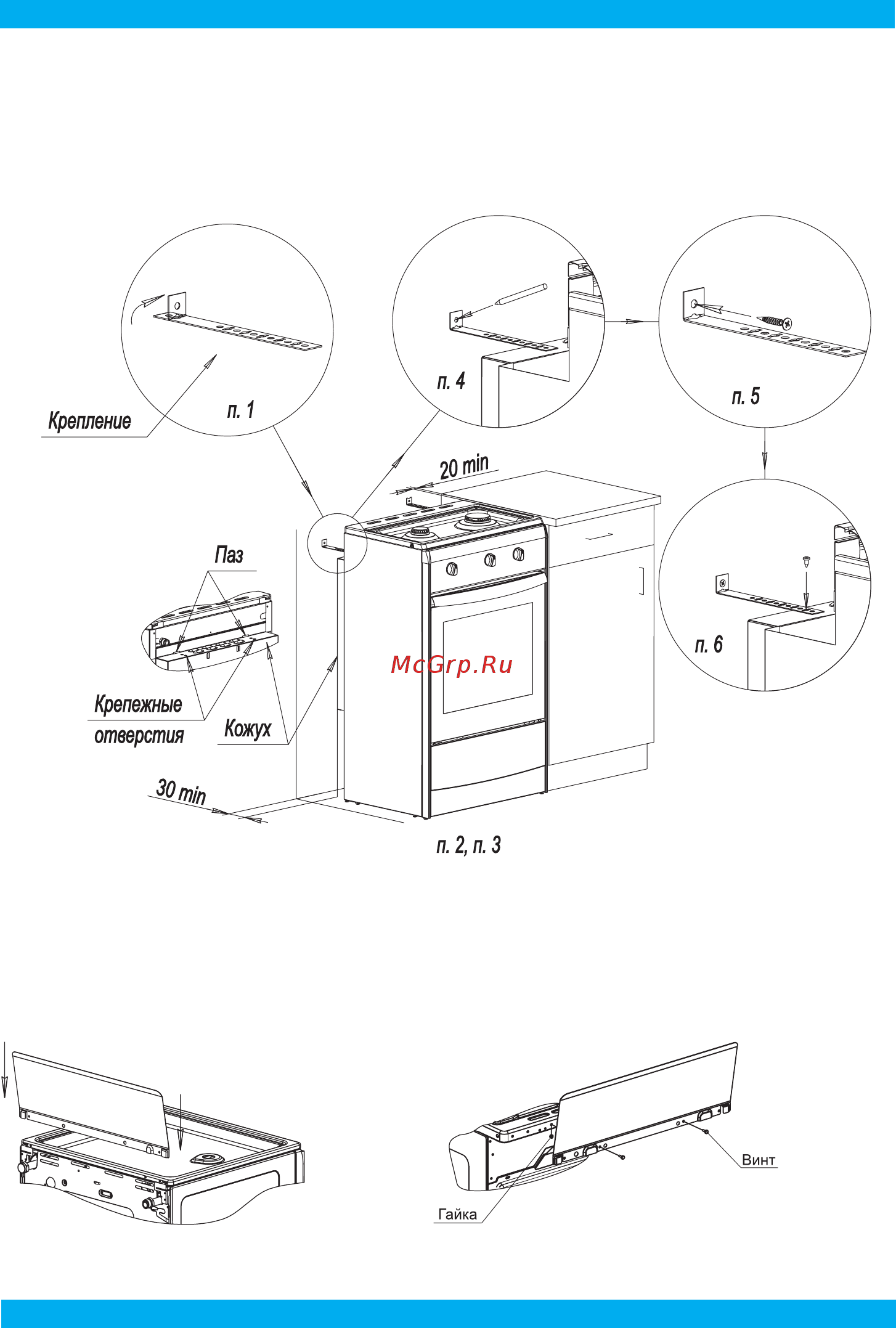

4.Разметить на стене отверстие под дюбель (саморез).

5.Отодвинуть плиту в сторону. Просверлить отверстие под дюбель (саморез), при этом

саморез должен быть не менее 3,8х40. Установить крепление на стену.

6.Установить плиту на место, совместив крепежное отверстие в креплении с отверстием

в кожухе. Убедившись, что плита находится в устойчивом положении, с помощью винта

4,2х9,5 присоединить крепление к плите.

■ Установка щитка

Щиток (вариант1) устанавливается в пазы, расположенные за рабочим столом плиты в

направлении, указанном стрелками (рис.2).

Щиток (вариант 2) устанавливается путем крепления к столу двумя винтами и

гайками(рис.2а). Винты и гайки для крепления находятся в пакете с комплектующими.

УСТАНОВКА

рис. 1

рис. 2 рис. 2а
