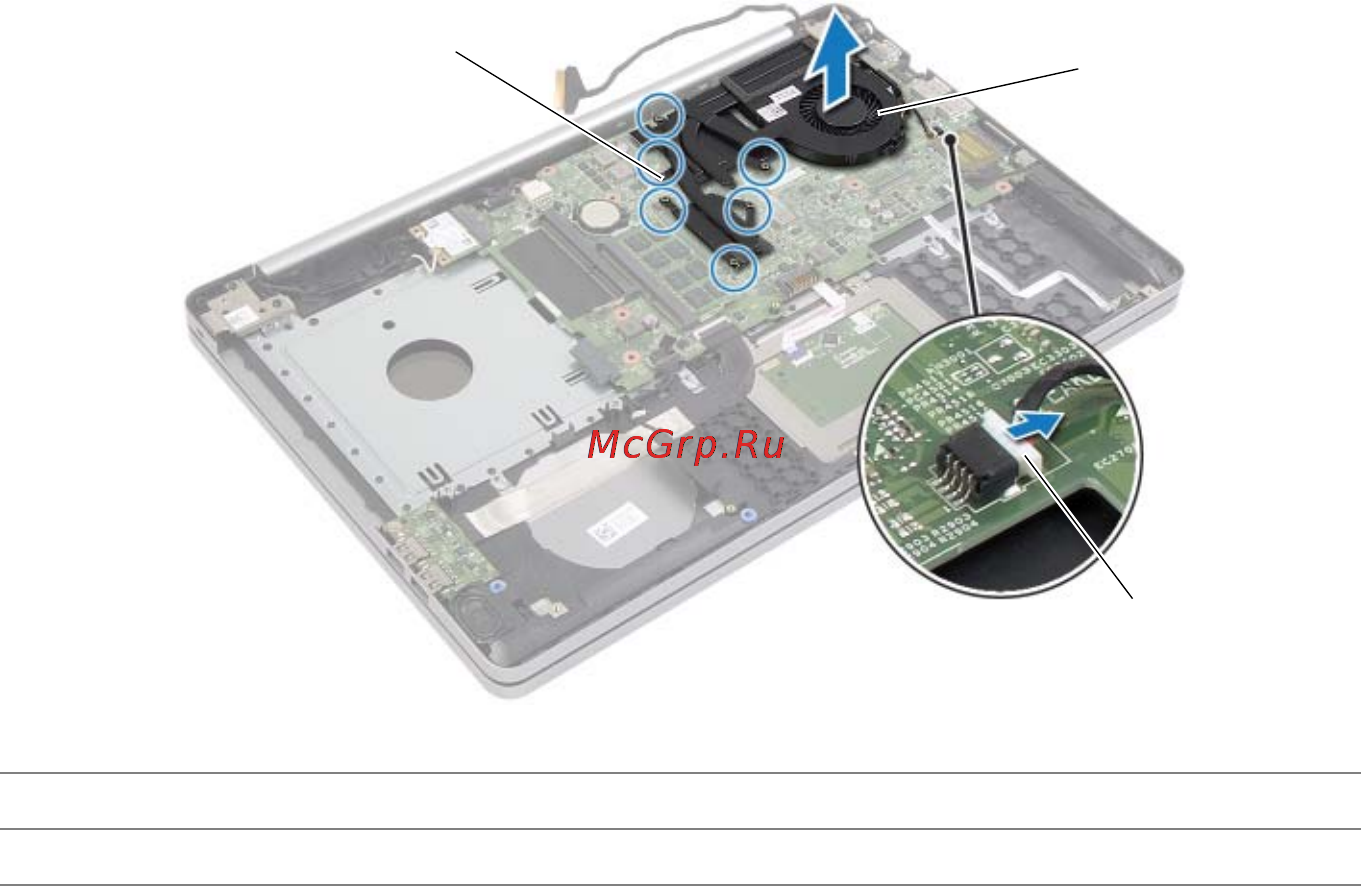

Снятие блока радиатора |
35
4
Отключите кабель вентилятора от системной платы.
5
Последовательно (порядок указан на блоке радиатора) ослабьте невыпадающие винты
крепления блока радиатора к системной плате.
6
Снимите блок радиатора с системной платы.
1
невыпадающие винты (6)
2
блок радиатора
3
кабель вентилятора
3
2
1
