| Снятие дисплея в сборе
14

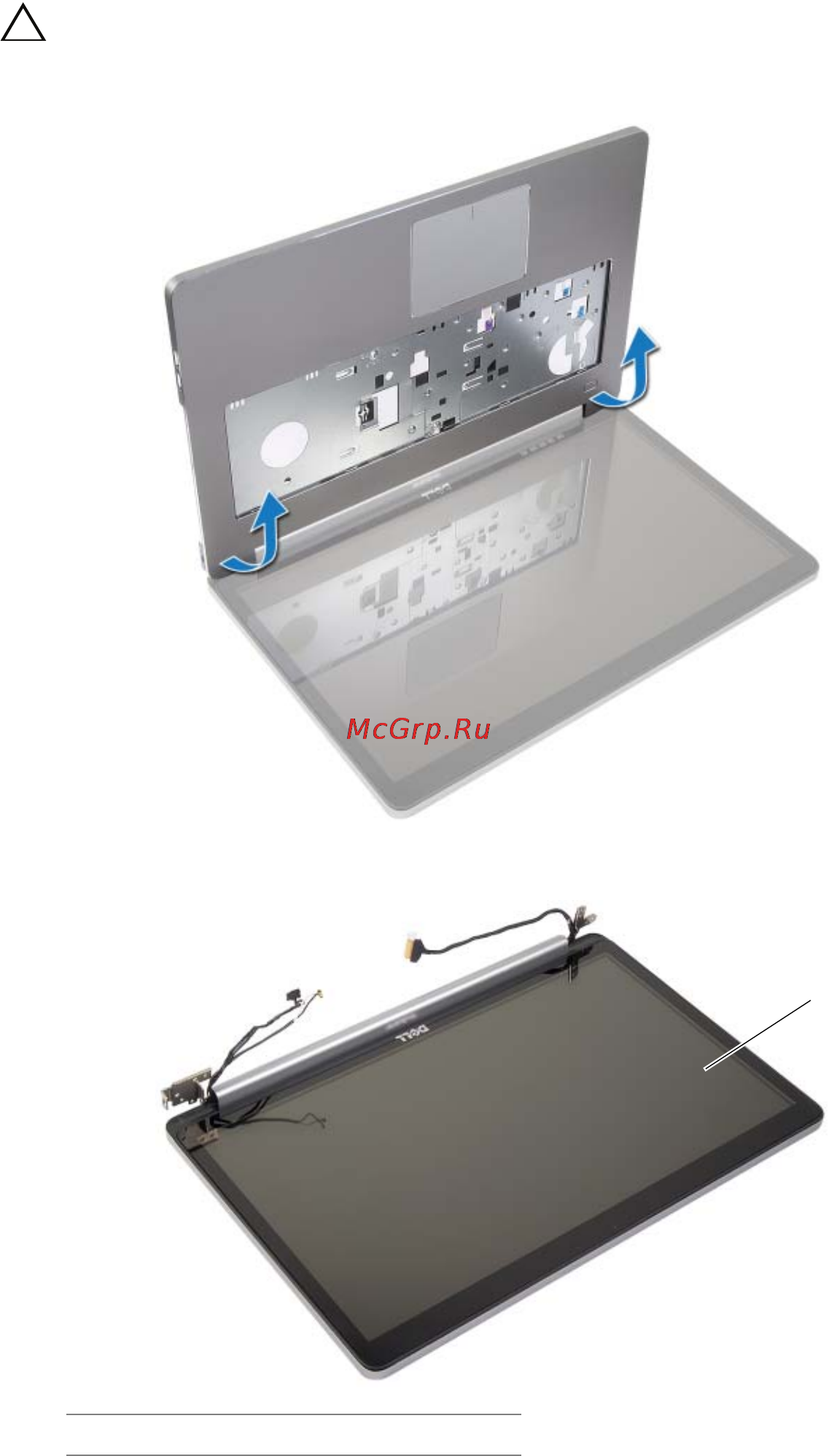

Аккуратно приподнимите и высвободите выступы на упоре для рук в сборе из слотов
на корпусе компьютера.
ВНИМАНИЕ. Отделите упор для рук от дисплея в сборе, соблюдая осторожность, чтобы не
повредить дисплей в сборе.
15
Сдвиньте и приподнимите упор для рук в сборе и высвободите дисплей в сборе.
1
дисплей в сборе
1
