Dell inspiron 7737, 7737-3180 [38/61] Последовательность действий
![Dell inspiron 7737, 7737-3180 [38/61] Последовательность действий](/views2/1166425/page38/bg26.png)
38

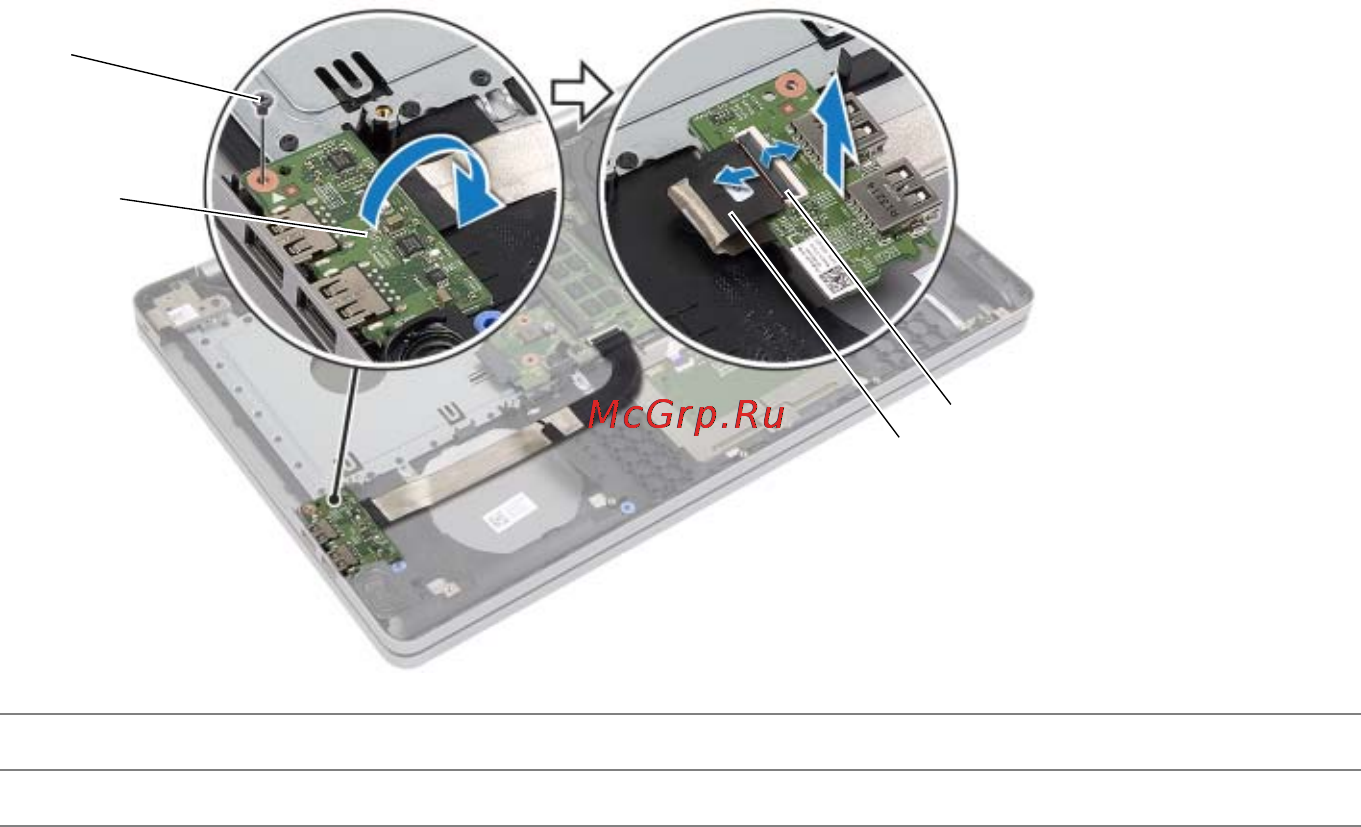

| Извлечение платы USB
Последовательность действий
1
Выверните винт, которым плата USB крепится к основанию компьютера.
2
Переверните USB%плату и снимите ленту с кабеля USB%платы.
3
Приподнимите защелку и отсоедините кабель от USB%платы.
4
Приподнимите плату USB и снимите ее с основания компьютера.
1
винт
2
плата USB
3
кабель платы USB
4
защелка разъема
4
3
1
2
