РУССКИЙ
19
Краткий справочник
Топливо Неэтилированный бензин (см. стр. 7)
США Октановое число 86 или
выше
За
исключением
США
Октановое число по
исследовательскому методу
91 или выше
Октановое число 86 или
выше
Моторное
масло
SAE 10W-30, API SJ или позднее для
общего применения. См. стр. 8.
Свеча
зажигания
BKR7E-E (NGK)
K22PR-UR (DENSO)
Обслуживание Перед каждым использованием:
Проверьте уровень масла в двигателе.
См. стр. 8.
Проверьте воздушный фильтр. См. стр.
9-10.
Первые 20 часов:
Заменить масло в двигателе. См. стр. 9.
Далее:
См. график обслуживания, стр. 7.

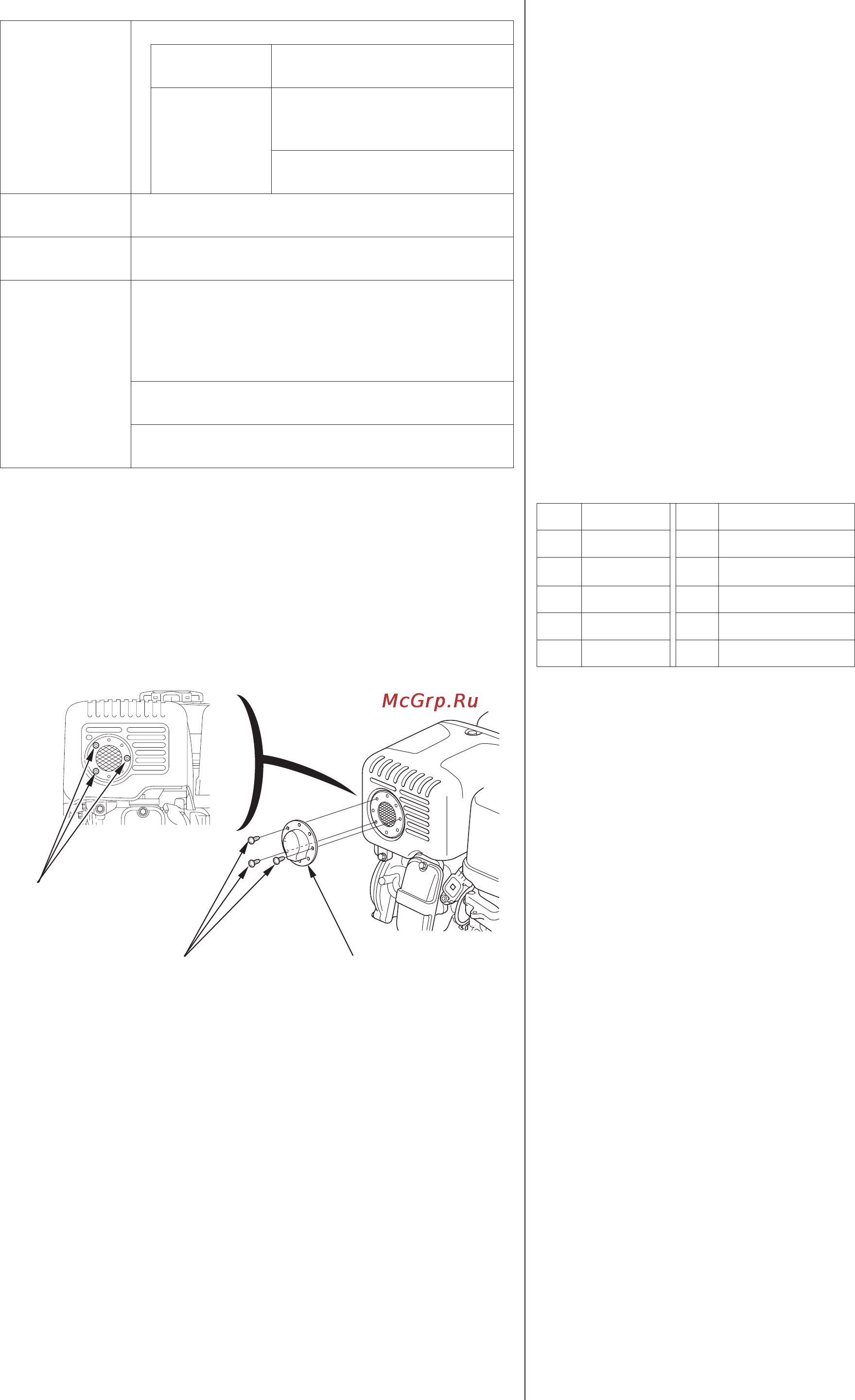

Установка отражателя глушителя (стандартные типы)
Отражатель глушителя (применяемые типы)
Поверните выпускное отверстие отражателя глушителя вниз
и затяните три винта 4 x 6 мм.
Электрические схемы
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
ПРЕДОХРАНИТЕЛЬ (3 A)
ПРЕДОХРАНИТЕЛЬ (30 A)
СОЛЕНОИД
ОТСЕЧКИ ТОПЛИВА
ПРЕОБРАЗОВАТЕЛЬ
РЕГУЛЯТОР
ПРЕОБРАЗОВАТЕЛЯ
"МАССА" ДВИГАТЕЛЯ
АККУМУЛЯТОР
ПРИВОД СТАРТЕРА
ВЫСОКОЧАСТОТНЫЙ
ИНДУКТОР
КАТУШКА СОЛЕНОИДА
ОТСЕЧКИ ТОПЛИВА
ОБМОТКА ВОЗБУЖДЕНИЯ
20 А
ОБМОТКА ВОЗБУЖДЕНИЯ
3 А
ПОЛОЖЕНИЕ
КОЛЕНЧАТОГО ВАЛА
ДАТЧИК СКР
СОЛЕНОИД ОТСЕЧКИ
ТОПЛИВА
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
КАТУШКА ЗАЖИГАНИЯ
СВЕЧА ЗАЖИГАНИЯ
ДАТЧИК УРОВНЯ
МАСЛА
ECM
ШАГОВЫЙ
ЭЛЕКТРОДВИГАТЕЛЬ
(GOV)
ШАГОВЫЙ
ЭЛЕКТРОДВИГАТЕЛЬ
(ЗАСЛОНКА)
РАЗЪЕМ РС
ТЕМПЕРАТУРА
ДВИГАТЕЛЯ ДАТЧИК
РЕГУЛЯТОР
ВОЗДУШНОЙ
ЗАСЛОНКИ
КОМБИНИРОВАННЫЙ
ВЫКЛЮЧАТЕЛЬ
ПРЕОБРАЗОВАТЕЛЬ
ВЫКЛЮЧАТЕЛЬ
ОСТАНОВКИ
ДВИГАТЕЛЯ
Bl Черный Br Коричневый
Y Желтый O Оранжевый
Bu Синий Lb Голубой
G Зеленый Lg Светло-зеленый
R Красный P Розовый
W Белый Gr Серый
ОТРАЖАТЕЛЬ ГЛУШИТЕЛЯ
ПОЛОЖЕНИЕ КРЕПЛЕНИЯ
4 x 6 mm ШУРУПЫ
