Настройка монитора | 31
a.
Подключение одного компьютера
b.

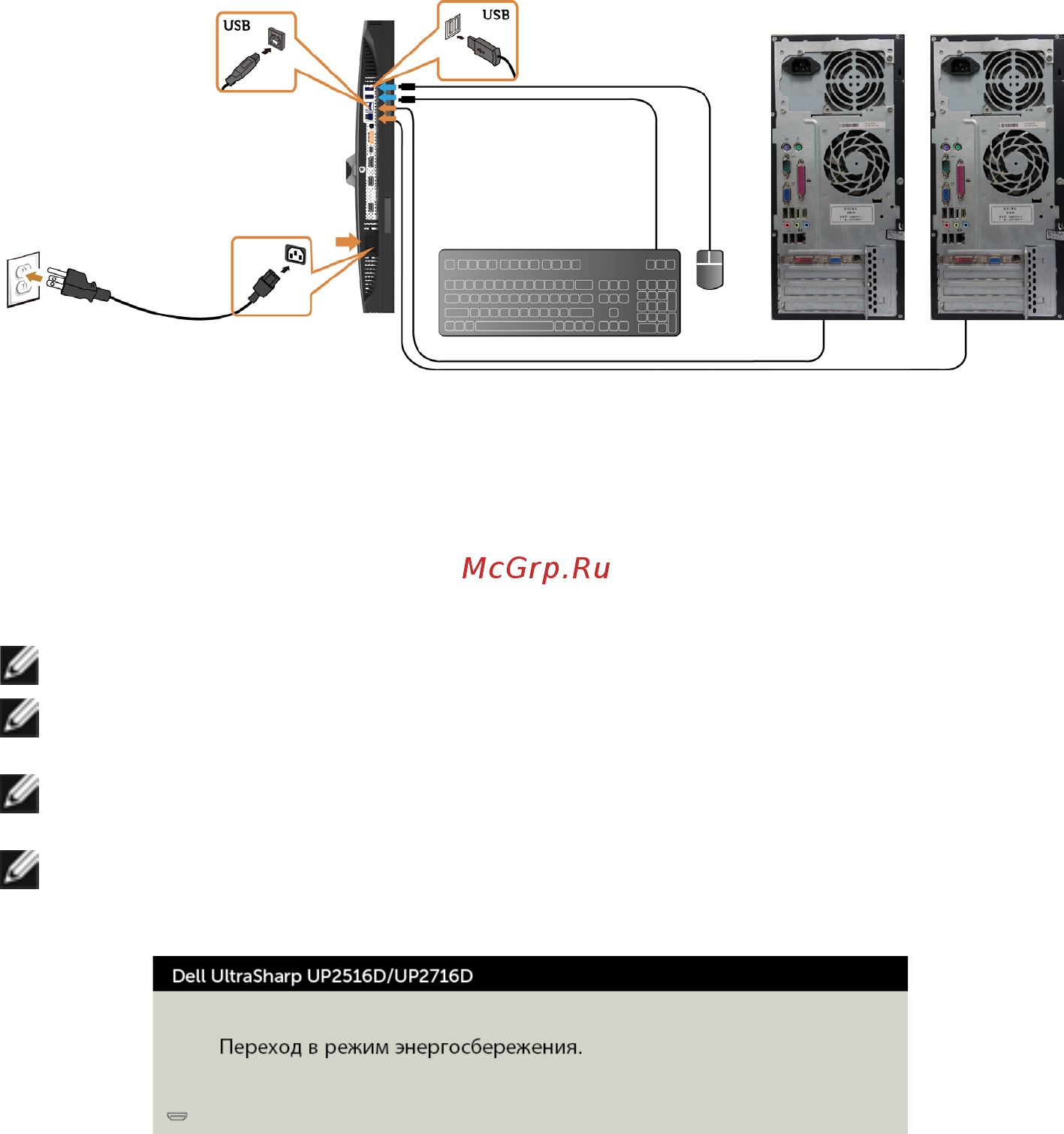

Подключение двух компьютеров
4 Включите монитор и компьютер
Если на мониторе отображается изображение, процесс установки завершен Если изображение не
появилось, см Поиск и устранение неисправностей
Использование мобильного канала сигнала высокой четкости
(MHL)
ПРИМЕЧАНИЕ. Данный монитор может подключаться к MHL-устройству (MHL ready)
ПРИМЕЧАНИЕ. Чтобы работать с функцией MHL, используйте только сертифицированный
MHL-кабель и устройства источников, которые поддерживают выходной сигнал MHL
ПРИМЕЧАНИЕ. Некоторым устройствам источника сигнала MHL на вывод изображения может
потребоваться несколько секунд или больше
ПРИМЕЧАНИЕ. Когда подключенное устройство источника сигнала MHL входит
в режим ожидания, монитор отображает черный экран или сообщение внизу в
зависимости от вывода устройства источника MHL.
Чтобы активировать подключение MHL, выполните следующие действия:
1 Подсоедините кабель питания монитора к электрической розетке
2 Подключите USB-порт (микро) на вашем устройстве источника MHL к HDMI-порту (MHL) на
мониторе с помощью сертифицированного MHL-кабеля (см дополнительные сведения на
виде снизу)
