Dell up2716d [32/65] Настройка монитора
![Dell up2716d [32/65] Настройка монитора](/views2/1166650/page32/bg20.png)
32 | Настройка монитора

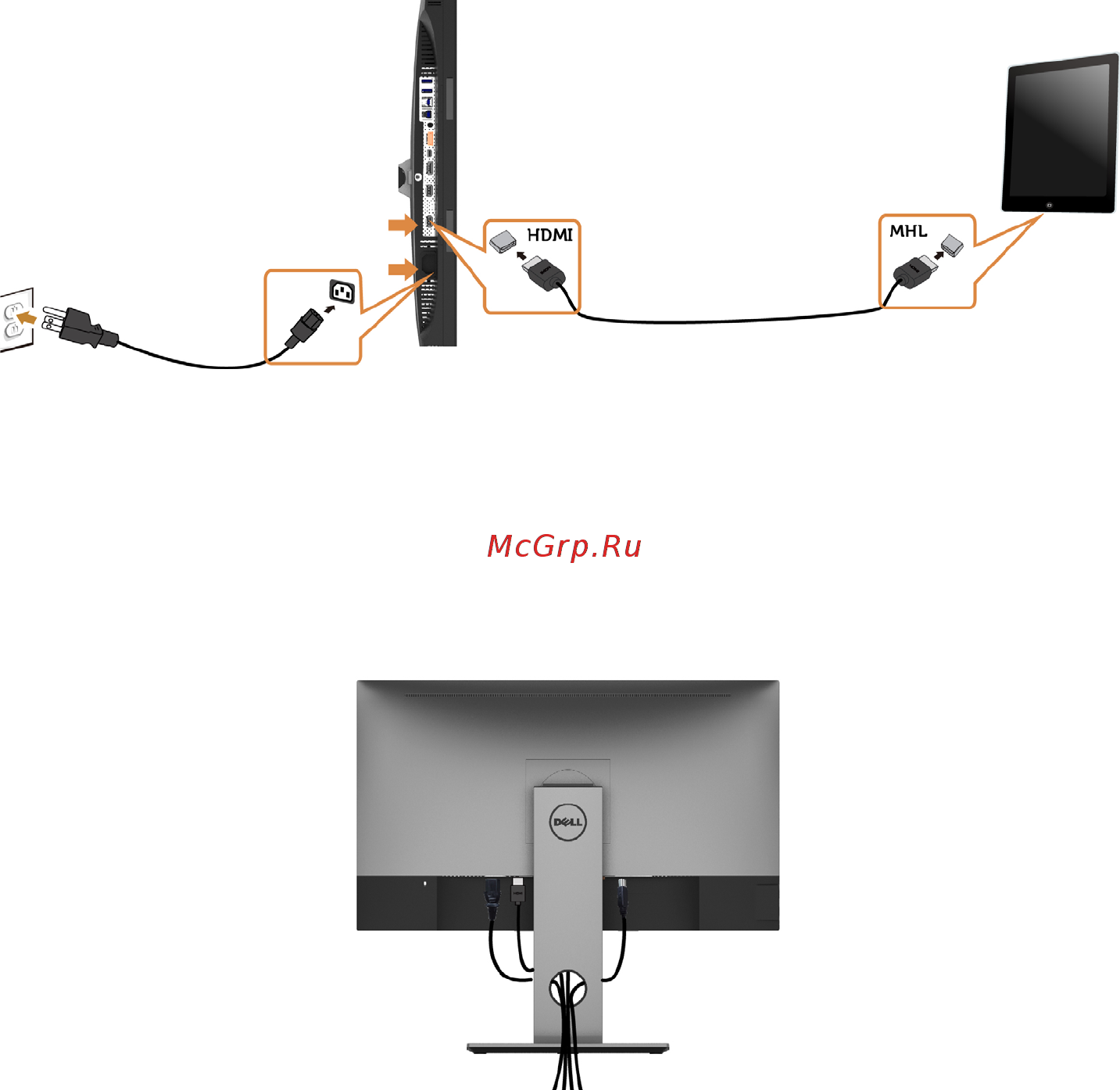

3 Включите монитор и устройство источника MHL
4 Выберите с помощью экранного меню источник входного сигнала на мониторе — HDMI (MHL)
(дополнительную информацию см в разделе «Использование экранного меню (OSD)»)
5 Если на мониторе ничего не отображается, см раздел «Описание проблем, связанных с
мобильным каналом высокой четкости (MHL)».
Укладка кабелей
После подключения всех необходимых кабелей к монитору и компьютеру
(см. раздел «Подключение монитора») организуйте их в соответствии с
рисунком выше.
