О мониторе | 9

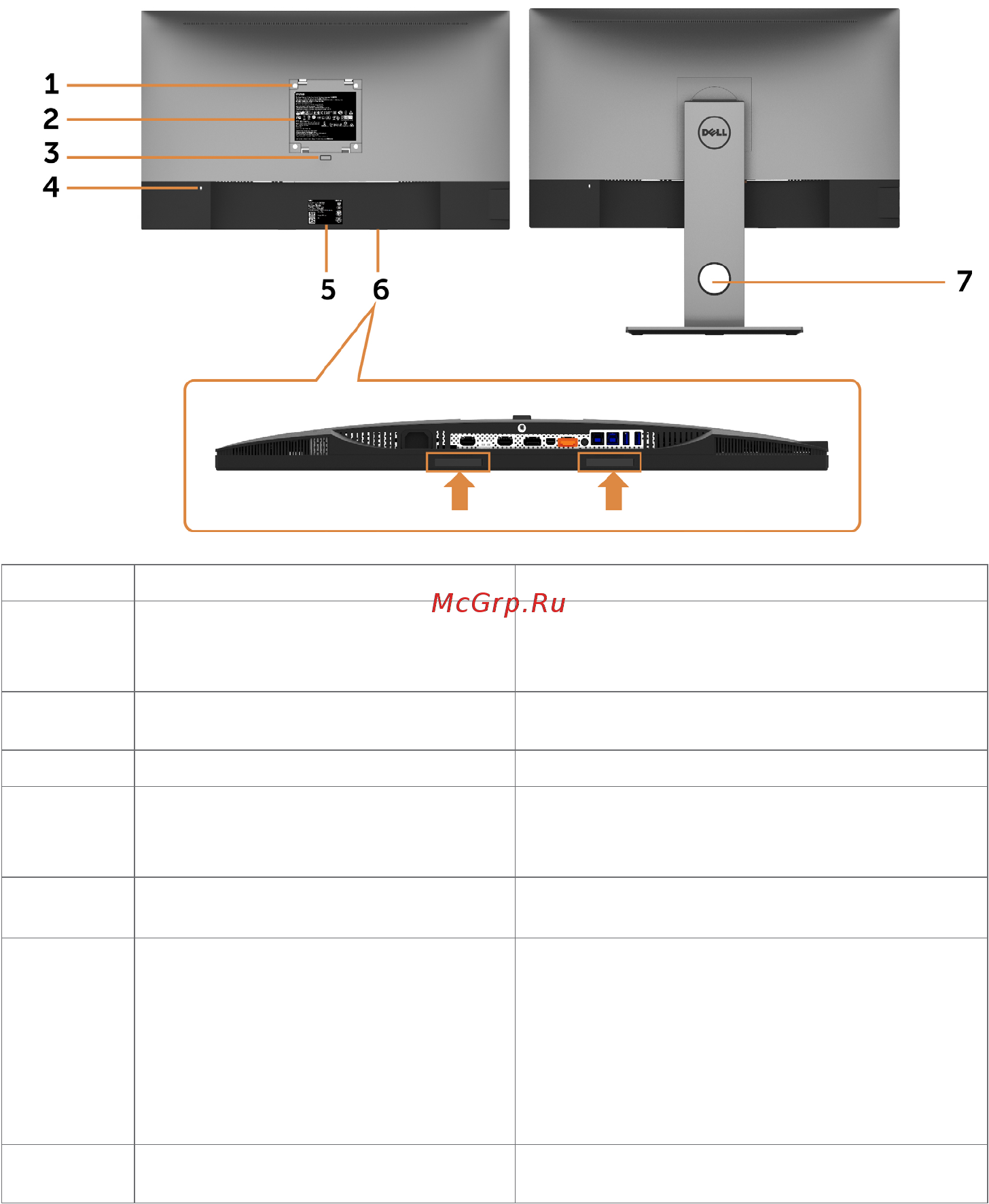

Вид сзади
Наклейка Описание Использование
1 Монтажные отверстия VESA
(100 x 100 мм – под крышкой)
Установка монитора на стене с
использованием монтажного комплекта
VESA (100 x 100 мм).
2
Табличка с нормативно-
правовыми данными
Указаны разрешения контролирующего
органа.
3 Кнопка для снятия подставки Снятие подставки с монитора.
4 Отверстие для блокировки в
целях безопасности
Для защиты монитора в отверстие
вставляется защитный трос.(продается
отдельно)
5 Штрихкод, серийный номер и
паспортная табличка
Чтобы обратиться в Dell за технической
помощью, см. эту табличку.
6
Монтажные кронштейны для
модуля акустических систем Dell
Soundbar
Крепление модуля Dell Soundbar,
поставляемого по заказу.
ПРИМЕЧАНИЕ. Перед установкой
звуковой панели Dell снимите
пластиковую ленту, закрывающую
крепежные отверстия.
Звуковая панель Dell приобретается
отдельно
7
Отверстие для укладки кабелей Можно расположить кабели, пропустив их
через это отверстие.
