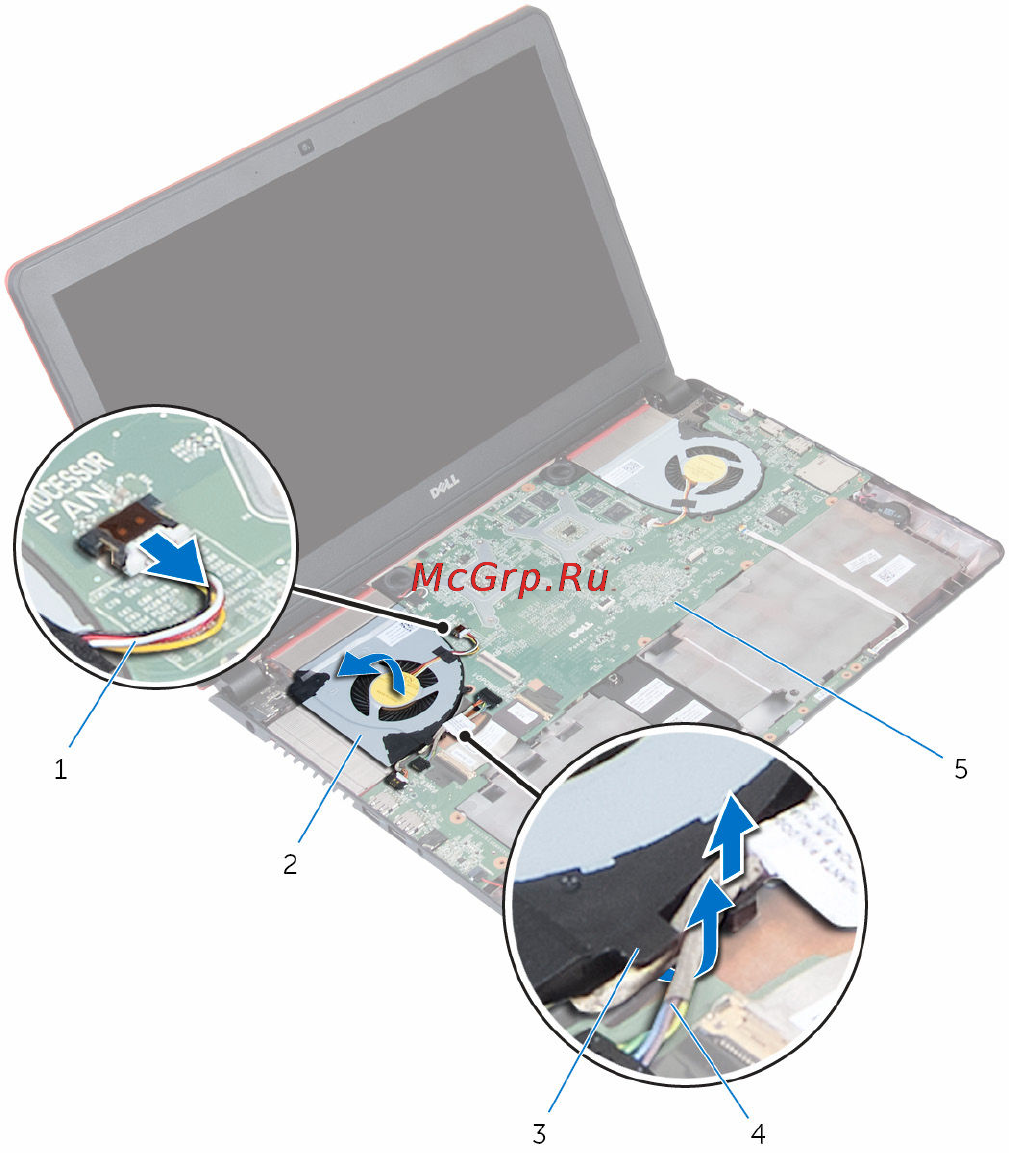

3 Снимите левый вентилятор вместе с кабелем с основания компьютера.
1 кабель вентилятора 2 левый вентилятор
3 направляющие 4 кабели питания платы
ввода-вывода
5 системная плата
4 Отсоедините кабель правого вентилятора от системной платы.
53
