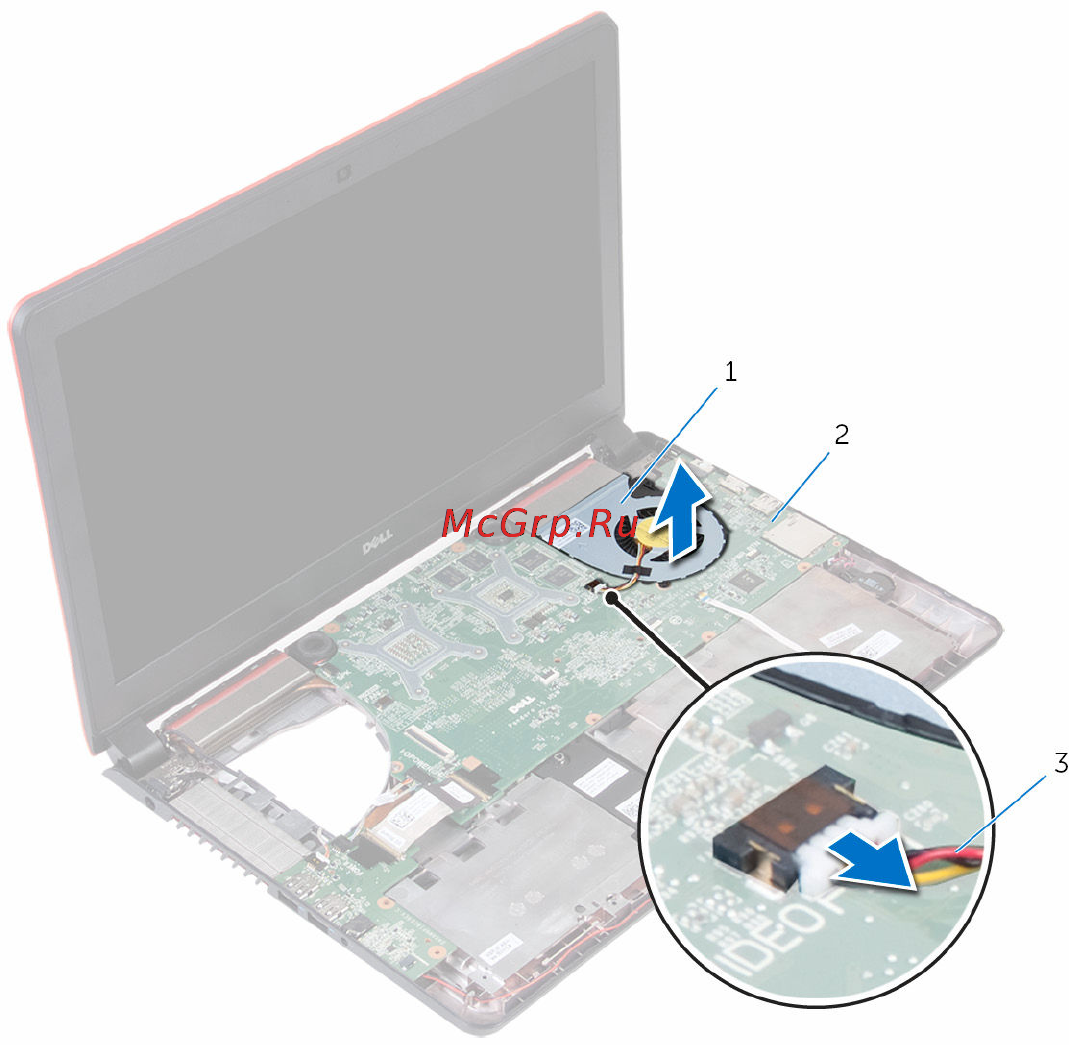

5 Снимите правый вентилятор вместе с кабелем с основания компьютера.
1 правый вентилятор 2 системная плата
3 кабель вентилятора
