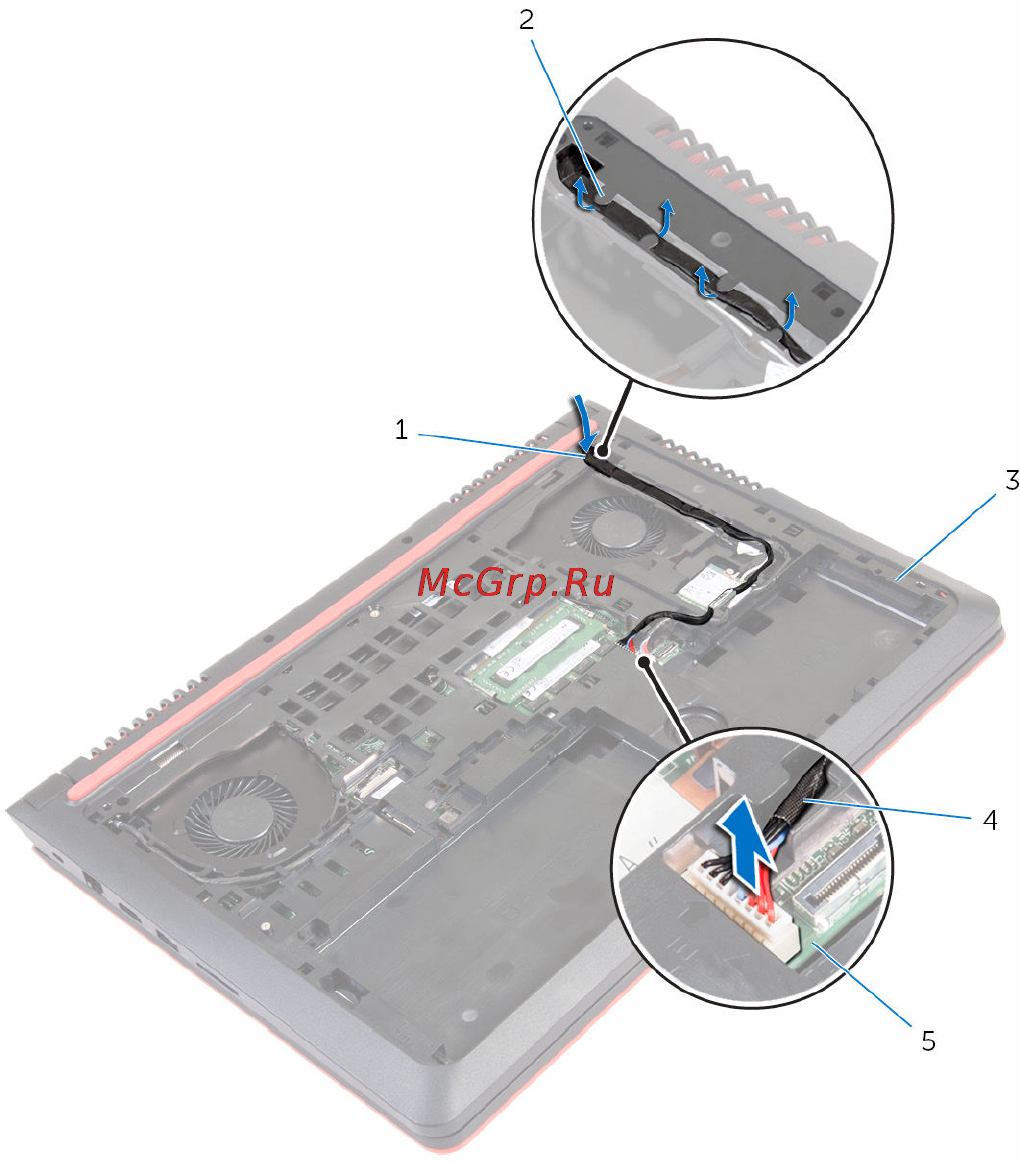

3 Вставьте кабель порта адаптера питания через слот в основании компьютера.
1 слот 2 направляющие
3 основание компьютера 4 кабель порта адаптера
питания
5 системная плата
4 Переверните компьютер.
77
