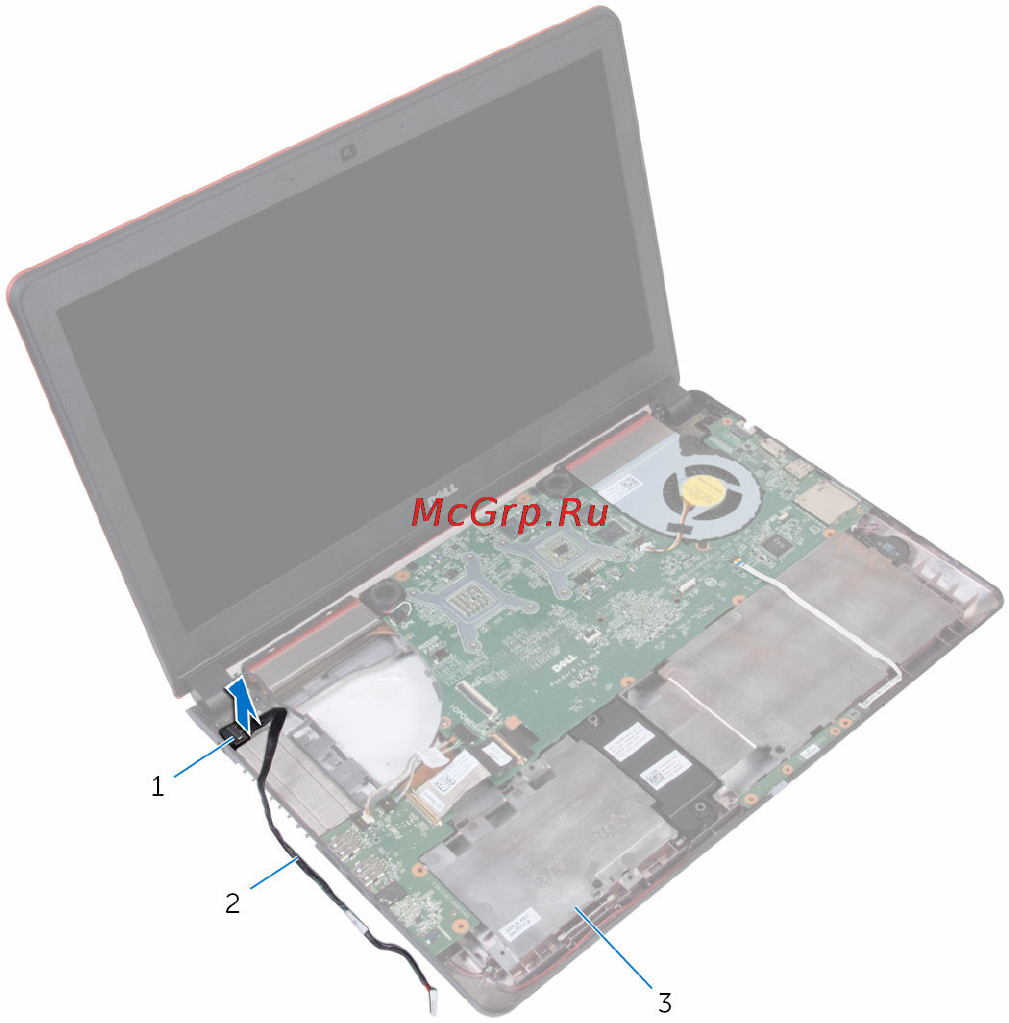

5 Приподнимите порт адаптера питания вместе с кабелем и извлеките его из
основания компьютера.
1 порт адаптера питания 2 кабель порта адаптера
питания
3 основание компьютера
78
