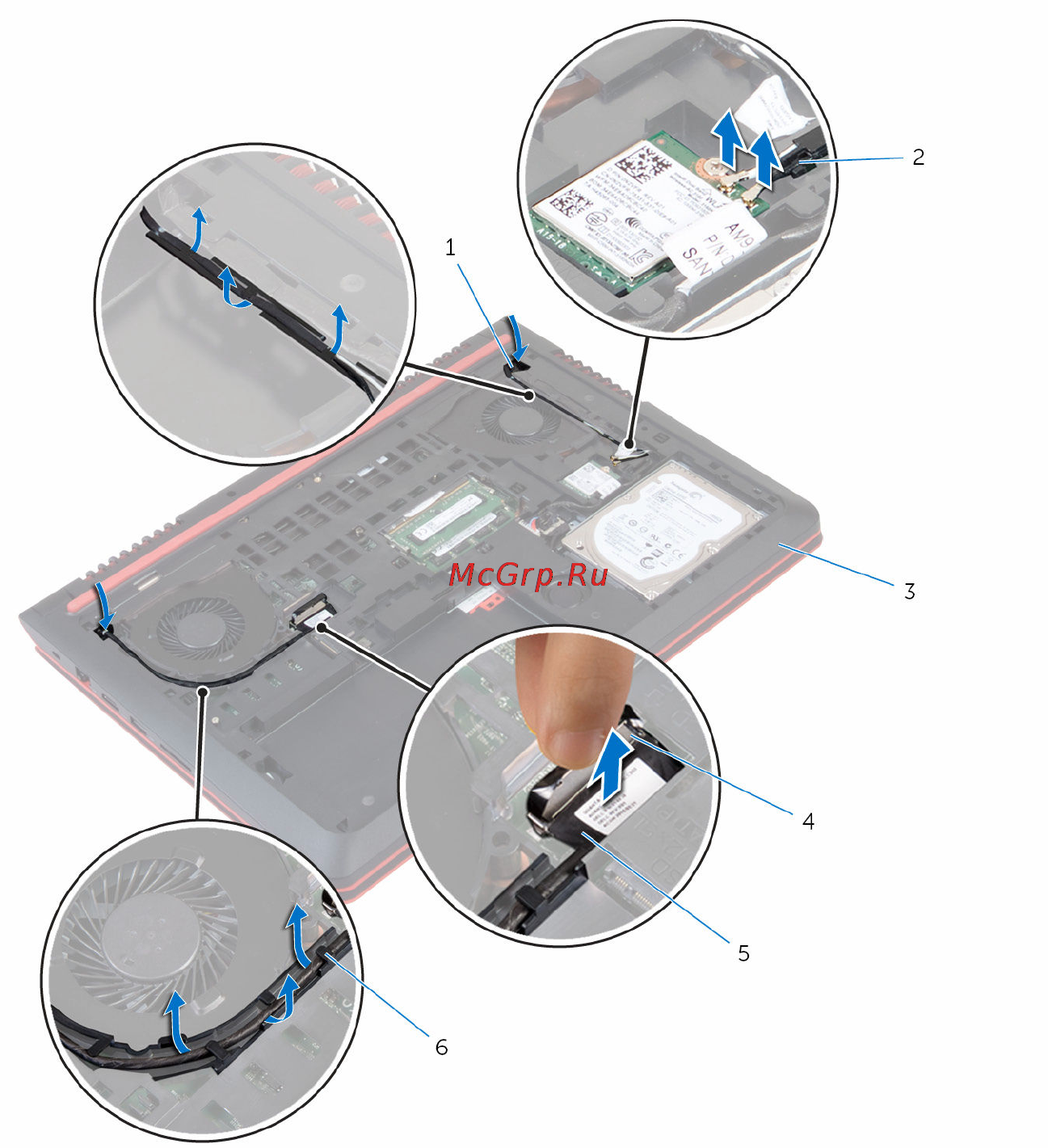

6 Вставьте кабель дисплея и антенные кабели через пазы в основании
компьютера.
1 пазы (2) 2 антенные кабели (2)
3 основание компьютера 4 язычок
5 кабель дисплея 6 направляющие
7 Выверните винты, которыми дисплей в сборе крепится к основанию
компьютера.
81
