Dell inspiron 7559, 7559-1240 Инструкция по эксплуатации онлайн [82/99] 152431
![Dell inspiron 7559, 7559-1240 Инструкция по эксплуатации онлайн [82/99] 152431](/views2/1166652/page82/bg52.png)

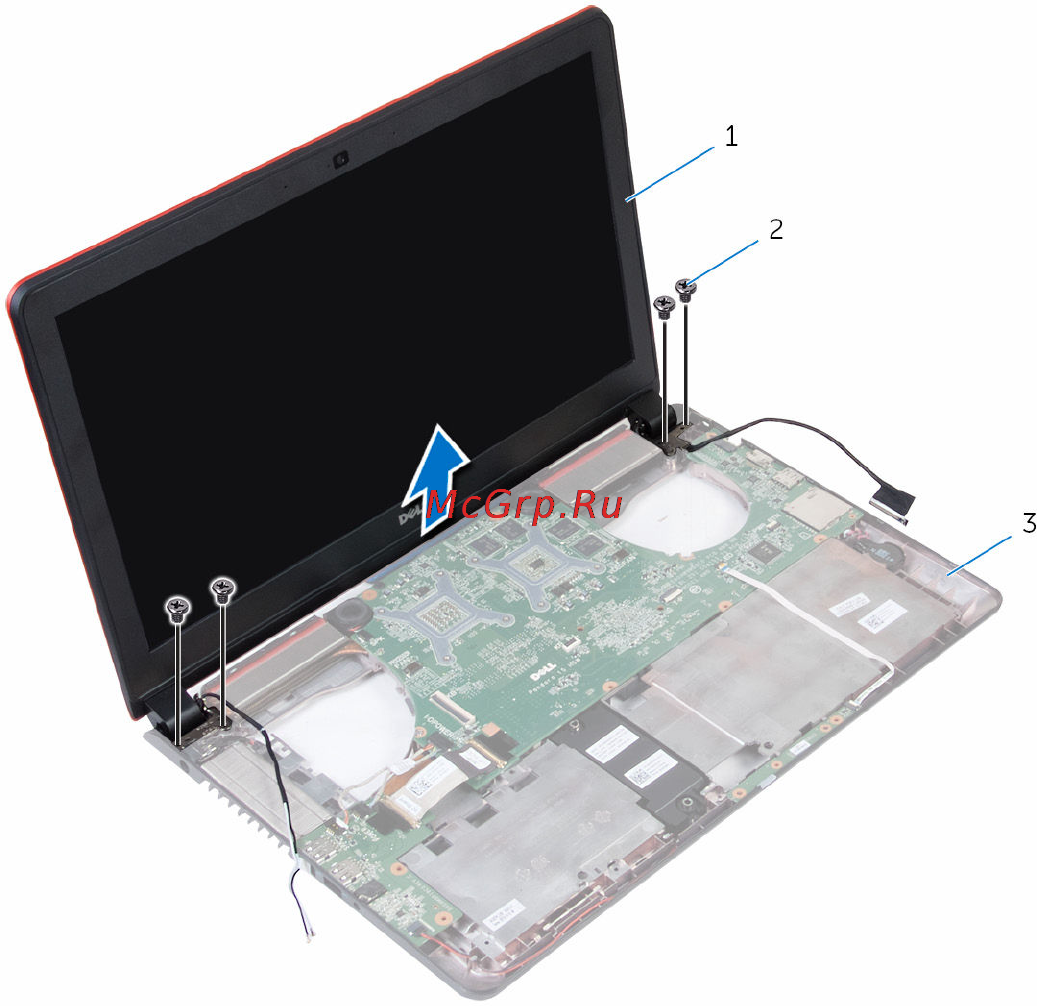

8 Приподнимите дисплей в сборе и снимите с основания компьютера.
1 дисплей в сборе 2 винты (4)
3 основание компьютера
82
