ДЕТАЛИ СБОРКИ МАШИНЫ «КОРВЕТ 24

*- позиция по схеме сборки

№* Код Наименование №* Код Наименование

1 126699 Болт 54-3 126758 Шток

2 126700 Скоба 54-4 126759 Винт

3 126701 Кожух боковой правый 54-5 126760 Шильдик

4 126702 Болт 54-6 126761 Винт

5 126703 Шайба 55 126762 Стопор шнура

6 126704 Опора резиновая 56 126763 Вставка

6--1 126705 Гайка 57 126764 Эл. шнур сетевой

7 126706 Кожух электродвигателя 58 126765 Кожух

8 126707 Болт 59 126766 Корпус

9 126708 Гайка 60 126767 Болт

10 126709 Гайка 61 126768 Термопротектор

11 126710 Стопорная шайба 62 126769 Болт

12 126711 Шайба 63 126770 Болт

13 126712 Ролик 64 126771 Болт

14 126713 Винт 65 126772 Клемма

15 126714 Цепь 66 126773 Переключатель

16 126715 Ручка 67 126774 Гайка

17 126716 Вставка 68 126775 Кольцо стопорное

18 126717 Ходовой винт 69 126776 Шайба

19 126718 Стол рабочий 70 126777 Звёздочка

19-1 126719 Гайка 71 126778 Втулка

19-2 126720 Гильза 72 126779 Шестерня

20 126721 Указатель 73 126780 Кольцо стопорное

21 126722 Шайба 74 126781 Шкив

22 126723 Шайба 75 126782 Кулиса

23 126724 Болт 76 126783 Пружина

24 126725 Колесо зубчатое 77 126784 Ось

126726 Щётка 78 126785 Болт

25 Шайба 79 126786 Шайба стопорная

26 126727 Шайба 80 126787 Шайба

27 126728 Гайка 81 126788 Звёздочка

28 126729 Болт 82 126789 Цепь

29 126730 Втулка 83 126790 Шкив

30 126731 Болт 84 126791 Болт

31 126732 Кожух боковой левый 85 126792 Болт

32 126733 Шкала 86 25651 Ремень передачи

33 126734 Болт 87 126794 Планка

34 126735 Стопорная шайба 88 126795 Ось

35 126736 Шайба 89 126796 Болт

36 126737 Шайба 90 126797 Шайба

37 126738 Шайба 91 126798 Шкив

38 126739 Гайка 92 126799 Электродвигатель

39 126740 Гайка 93 126800 Подшипник

40 126741 ось 94 126801 Корпус подшипника

41 126742 Болт 95 126802 Шайба

42 126743 Зажим 96 126803 Гайка

43 126744 Втулка резиновая 97 126804 Стяжка

44 25684 Ремень передачи 98 126805 Шайба

45 126746 Шайба 99 126806 Болт

46 126747 Шайба 100 126807 Ролик протяжной

47 126748 Болт 101 126808 Зуб антиотбрасывателя

48 126749 Ось 102 126809 Ролик протяжной

49 126750 Шайба 103/116 126810 Пружина

50 126751 Болт 104 126811 Корпус подшипника

51 126752 Шнур электрический 105 126812 Штанга

52 126753 Контр - шайба 106 126813 Шайба

53 126754 Вставка 107 126814 Зуб антиотбрасывателя

54 126755 Гайка 108 126815 Болт

54-1 126756 Шайба 109 126816 Пластина прижимная

54-2 126757 Пружина 110 126817 Нож

провода, через удлинительный кабель или через комбинацию стационарных и удлинительных кабелей. Удлинительный

провод должен иметь на одном конце вилку с заземляющим контактом, а на другом – розетку, совместимую с вилкой

вашей машины. Предупреждение: Машина должна быть заземлена через розетку с заземляющим контактом.

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 1,5 мм

6. РАСПАКОВКА

ВНИМАНИЕ: Если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного

помещения, не распаковывайте и не включайте ее в течение 8 часов, чтобы она прогрелась до

температуры окружающего воздуха. В противном случае машина может выйти из строя при включении из-

за сконденсировавшейся влаги на холодных поверхностях

элементов электродвигателя.

6.1. Откройте упаковку, извлеките машину и все комплектующие детали и узлы.

6.2. Проверьте комплектность машины в соответствии с перечнем (пункт 3.1).

6.3. Освободите узлы и детали от консервационной смазки.

ПРИМЕЧАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и работы

снимите покрытие. Защитное покрытие легко удаляется уайт-спиритом с помощью мягкой

салфетки. Растворители могут

повредить поверхность. Для очистки окрашенных, пластмассовых и резиновых деталей используйте мыло и воду.

Тщательно протрите все детали чистой сухой салфеткой и слегка смажьте жидким маслом все металлические

обработанные (не окрашенные) поверхности.

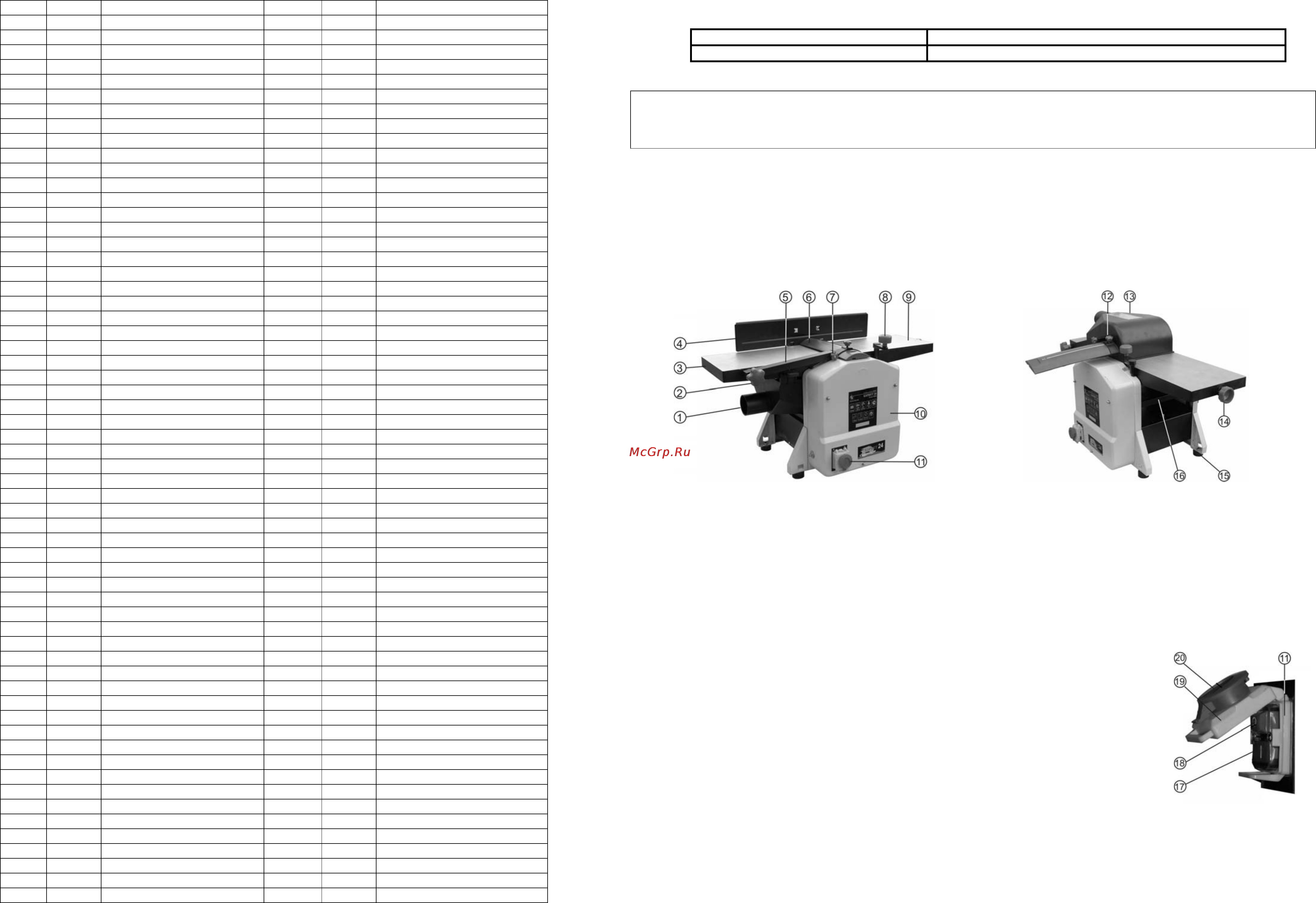

7. УСТРОЙСТВО МАШИНЫ

Рис.2 Рис.3

1. Патрубок (пылесборника)

2. Винт установочный (кронштейна)

3. Стол приёмный

4. Направляющая планка

5. Кронштейн (планки защитной рабочего вала)

6. Планка защитная (рабочего вала)

7. Винт фиксации (поворота защитной планки)

8. Ручка (перемещения рабочего стола обработки по

толщине)

9. Стол подачи

10. Защитный кожух

11. Магнитный пускатель

12. Винт фиксации (установки защитной планки)

13. Пылесборник

14. Маховик (

перемещения стола подачи - установка

глубины строгания)

15. Резиновая опора

16. Рабочий стол (строгания по высоте)

8. МАГНИТНЫЙ ПУСКАТЕЛЬ

Рис.4

8.1. Машина оснащена магнитным пускателем, предотвращающим самопроизвольное

включение после отключения питания. Магнитный пускатель (11), Рис.4, закрыт

защитной крышкой (19) и заблокирован кнопкой (20), предотвращающей

самопроизвольный пуск машины после нажатия на кнопку (20). Как показано на Рис.2,

при

закрытой крышке машина автоматически отключается от питания; машину можно

включить только после открытия крышки (19) и нажатия зеленой кнопки (17). Отключение

машины производится нажатием на красную кнопку (18). В случае необходимости

экстренного отключения машины следует нажать на красную кнопку (20), в результате

чего произойдет отключение питания.

9. СБОРКА И УСТАНОВКА МАШИНЫ

9.1. Установка машины (Рис.3)

9.1.1. Машина должна устанавливаться на прочной, ровной, горизонтальной поверхности верстака с учётом веса машины

и обрабатываемой заготовки. При выборе места для установки машины убедитесь, что помещение достаточно освещено,

и оператор не будет работать в собственной тени. С каждой стороны машины должно

быть достаточно места для работы

с заготовками планируемого размера.

9.1.2. Для повышенной устойчивости машина может быть прикреплёна болтовым соединением к верстаку через

отверстия для установки и крепления резиновых опор (15).
