6
9.2. Сборка машины
9.2.1. Как показано на Рис.2, установите и закрепите
направляющую планку (4). Выкрутите болт (24), в
фигурный паз (26) установите и продвиньте в
направлении приёмного стола (3) грибок (25)
регулирующего устройства (22). Совместите резьбовое
отверстие установки болта (24) в приёмном столе (3) с
прорезью (23) в регулирующем устройстве (22).
Зафиксируйте положение регулирующего устройства
(22) болтом (24), Рис5.
Рис. 5
9.2.2. При оборудовании машины для выполнения
строгания необходимо установить пылесборник (13), Рис.
6, с нижней стороны приёмного и подающего столов (3 и
9), как показано на Рис. 2 и зафиксировать клипсами (27)
в специальных гнёздах на приёмном столе (3).
Внимание: Машина оборудована концевым
выключателем. Без установленного и закреплённого
пылесборника машина не включится.
Рис.6
9.2.3. При оборудовании машины для выполнения
строгания в размер по высоте (рейсмус) необходимо
ослабить винт фиксации (12), Рис.2, переместить
защитную планку (6) в крайнее положение, как показано
на Рис.3,7.
Демонтируйте направляющую планку (4), выполните
пункт 9.2.1 в обратном порядке. Установите и
зафиксируйте клипсами (27) в специальных гнёздах на
приёмном столе (3) пылесборник (13), Рис.3,7. Как
показано
на Рис.2, установите ручку (8) для
перемещения рабочего стола (16), Рис.7.
Внимание: Ручка (8) не закрепляется и поэтому
устанавливается в момент непосредственной
регулировки высоты рабочего стола (16).
Выполнение любых операций на машине
осуществляется снятой ручкой (8), Рис.2,3.
Рис. 7
10. РЕГУЛИРОВКА
10.1. Регулировка направляющей планки (Рис 2,8).
Ослабьте фиксацию винта (21) и установите
направляющую планку (4) по шкале (28) или по угольнику,
угломеру, шаблону или образцу относительно стола
подачи (9). Выбранное положение зафиксируйте винтом
(21).
Рис. 8
11

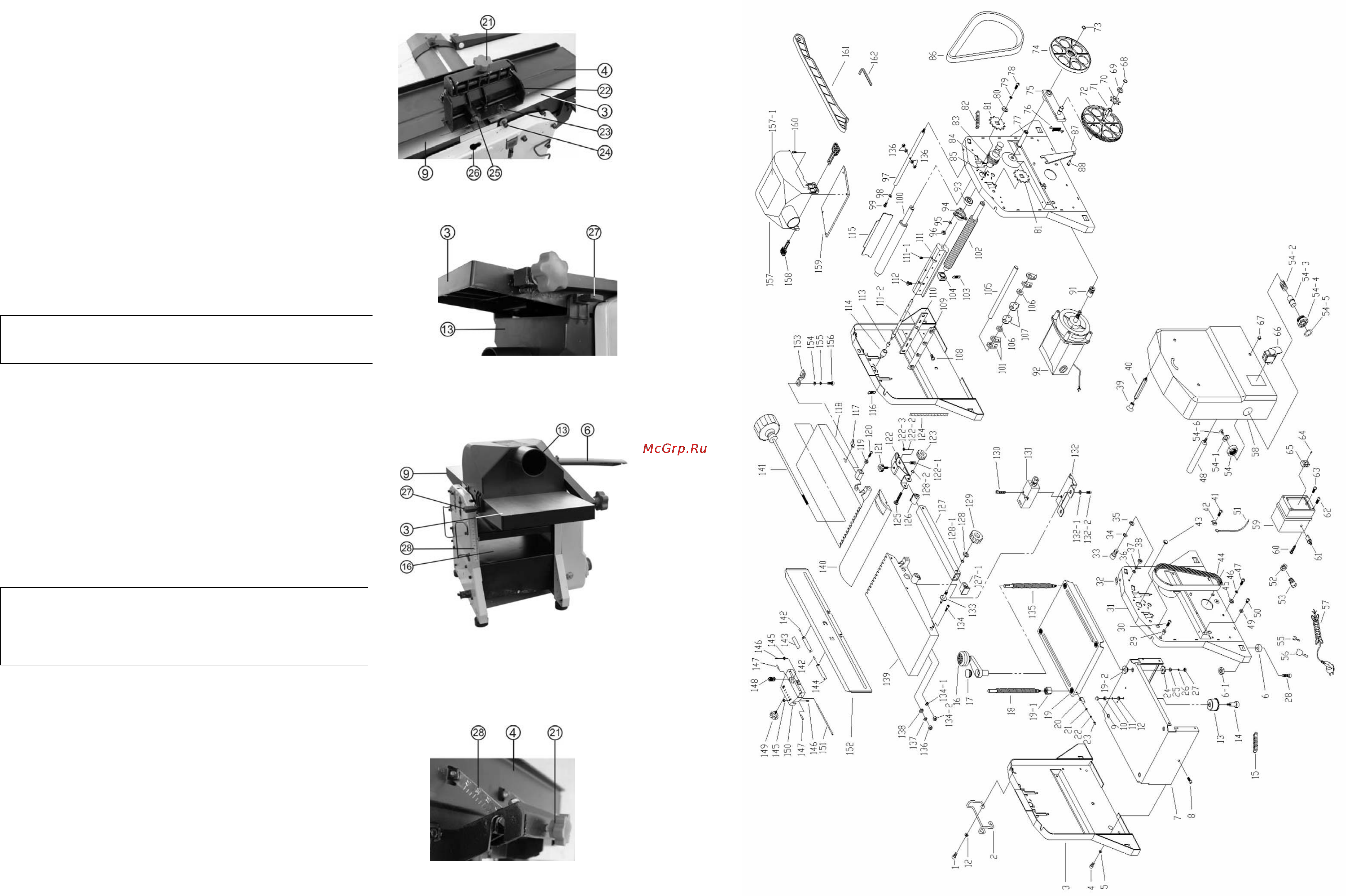

СХЕМА СБОРКИ МАШИНЫ «КОРВЕТ 24»
