Установка 5
0020223018_00 LYNX condens Руководство по установке и техническому обслуживанию 13
плотностью пластмассовых труб вы-
полните разделение системы, устано-
вив между отопительным аппаратом и
системой отопления внешний теплооб-
менник.
Осторожно!
Риск материального ущерба в резуль-
тате теплопередачи при выполнении
пайки!
▶ Если присоединительные элементы
привинчены к сервисным кранам, тогда
не выполняйте пайку на присоедини-
тельных элементах.
Указание
Мы рекомендуем установить теплоизоляцию
на водопроводных трубах на выпуске отопи-
тельного котла и на системе.
Предварительные работы
1. Проконтролируйте, совпадает ли объем системы с
ёмкостью расширительного бака.
▽ Если объема расширительного бака для
системы не достаточно.
▶ Выполните монтаж дополнительного расши-
рительного бака в обратной линии системы
отопления как можно ближе к изделию.
▶ Выполните монтаж обратного клапана на
выходе изделия (подающая линия системы
отопления).
2. Убедитесь, что система имеет следующие компо-
ненты:
– запорный кран на подключении холодной воды
– запорный кран на газопроводе
– устройство заполнения и опорожнения в системе
отопления

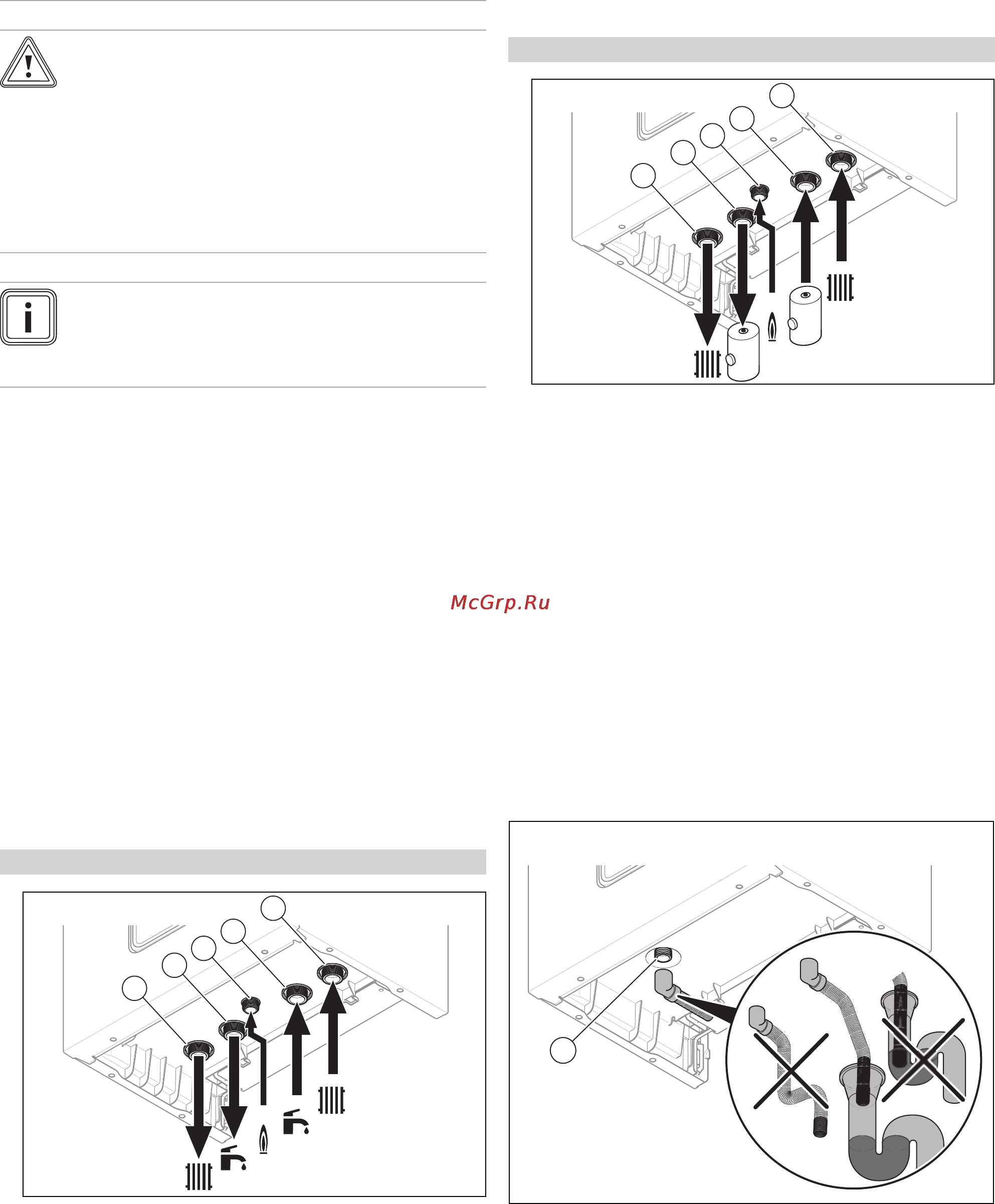

Действительность: Комбинированный аппарат
1
2
3
4
5
1 Подключение подаю-
щей линии системы
отопления, G3/4
2 Подключение горя-
чей воды, G3/4
3 Подключение газа,
G1/2
4 Подключение для
подвода холодной
воды, G3/4
5 Подключение обрат-
ной линии системы
отопления, G3/4
▶ Подключение воды и газа выполняйте в соответ-
ствии с действующими стандартами.
Действительность: Изделие только для режима отопления
1
2
3
4
5
1 Подключение подаю-
щей линии системы
отопления, G3/4
2 Подключение подаю-
щей линии к накопи-
телю горячей воды,
G3/4
3 Подключение газа,
G1/2
4 Подключение обрат-
ной линии от накопи-
теля горячей воды,
G3/4
5 Подключение обрат-
ной линии системы
отопления, G3/4
▶ Подключение воды и газа выполняйте в соответ-
ствии с действующими стандартами.
1. Перед вводом в эксплуатацию удалите воздух из
газопровода.
2. Проверьте, герметичны ли подключения
(→ страница 21).
5.3 Подключение сливной линии
предохранительного клапана
1
▶ Убедитесь, что трубопровод видно.
▶ Подключите предохранительный клапан (1) к под-
ходящему сливному сифону. Для этого используйте
пластмассовый шланг.
