Установка 5
0020223018_00 LYNX condens Руководство по установке и техническому обслуживанию 15
Длина системы воздуховодов/дымоходов типа C43
(→ страница 43)
5.4.3 Общая система воздуховодов/дымоходов
Статическое давление в общей системе дымоходов мо-
жет превышать статическое давление в общей системе
воздуховодов.
Общая система воздуховодов/дымоходов должна обла-
дать следующими свойствами:
– Устройство защиты от ветра в системе воздухово-
дов/дымоходов должно быть таким, чтобы при ветре
в системе дымоходов создавалось разрежение.
– Разность давлений между дымоходом и воздухово-
дом на входе в вертикальную часть системы воздухо-
водов/дымоходов:
макс. +25 Па
– Минимально допустимая разность давлений между
дымоходом и воздуховодом на входе в вертикальную
часть системы воздуховодов/дымоходов:
мин. −200 Па
– Вертикальная часть дымохода должна как мини-
мум соответствовать классификации EN 1443 –
T 120 P1 W 1.
– Система воздуховодов/дымоходов должна быть
спроектирована с применение расчёта по стандарту
EN 13384-2.
– Расстояние по вертикали между двумя подключени-
ями к системе дымоходов:
мин. 2,5 м
– Чтобы не допустить высыхания сифона конденсата,
из вертикального участка над теплогенератором кон-
денсат должен частично (не менее 10 %) отводиться
через теплогенератор.
– Под воздействием ветра обратно в воздуховод
должно попадать не более 10 % отходящих газов.
– Система воздуховодов/дымоходов не должна иметь
перепускного отверстия.
5.5 Электромонтаж
Опасность!
Опасность для жизни в результате пора-
жения электрическим током!
Клеммы подключения к сети L и N нахо-
дятся под длительным напряжением, в
том числе при выключенном изделии:
▶ Отключите подвод электрического
тока.
▶ Примите меры к предотвращению по-
вторного включения подвода электри-
ческого тока.

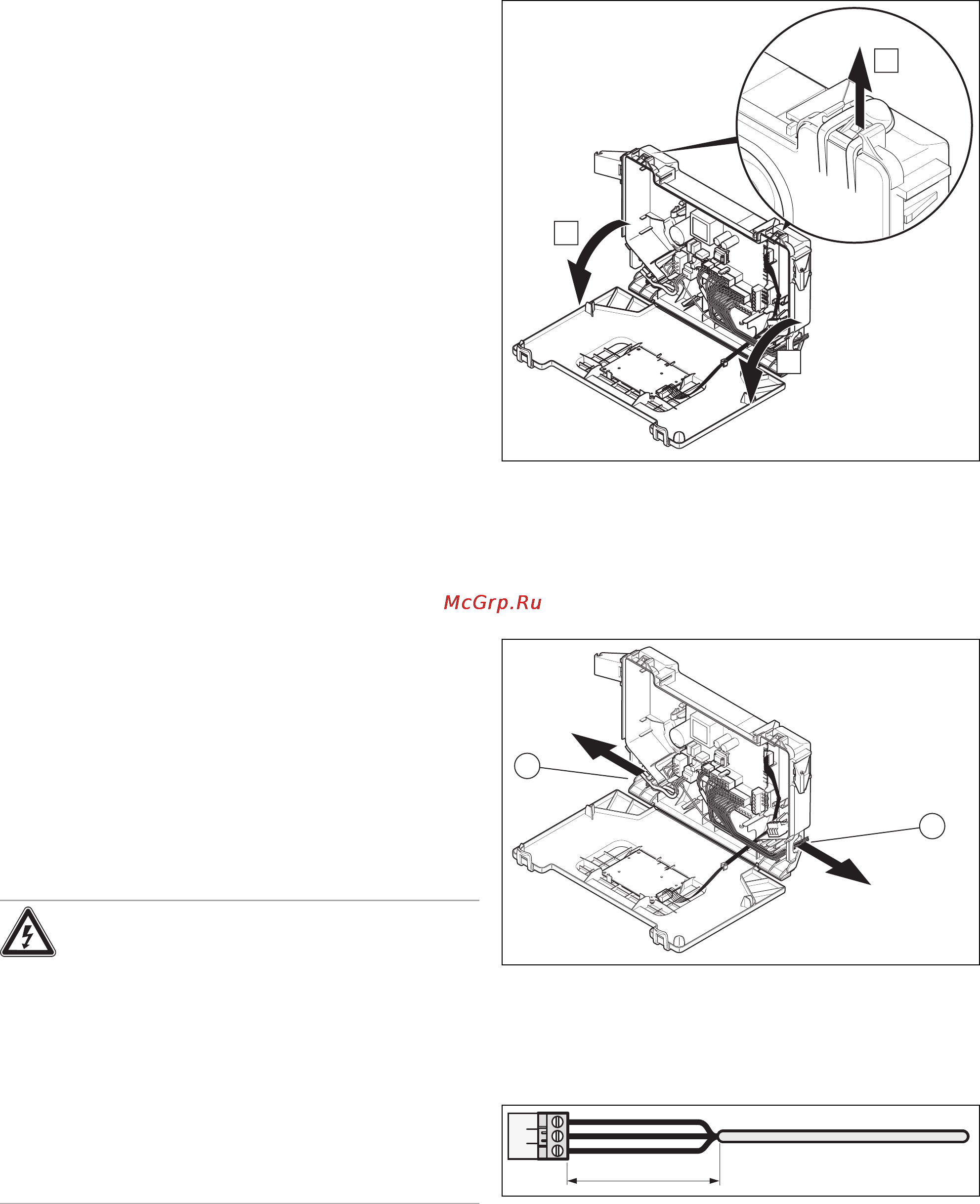

5.5.1 Открывание блока электроники
A
B
B
▶ Следуйте указаниям в заданной последовательности.
5.5.2 Закрывание блока электроники
▶ Следуйте указаниям в обратной последовательности.
5.5.3 Расположение кабелей
1
2
1 Подключение кабеля
шины данных eBUS 24
В
2 Подключение кабелей
с напряжением 230 В
5.5.4 Выполнение электромонтажа
30 mm max.
1. Укоротите соединительные кабели до подходящей
длины, чтобы они не мешали в блоке электроники.
2. Прикрутите штекер к соединительному кабелю.
3. Вставьте штекер в предусмотренное для этого
гнездо на электронной плате.
