Адаптация к системе отопления 8
0020223018_00 LYNX condens Руководство по установке и техническому обслуживанию 21
▶ Не выполняйте на изделии никаких
настроек.
▶ Не вводите изделие в эксплуата-
цию.
▶ Если вам не удается устранить ошибку, обрати-
тесь в предприятие газоснабжения.
▶ Перекройте газовый запорный кран.
7. Выведите изделие из эксплуатации.
8. Перекройте газовый запорный кран.
9. Снимите манометр.
10. Затяните винт измерительного штуцера (1).
11. Откройте газовый запорный кран.
12. Проверьте измерительный штуцер на газовую гер-
метичность.
7.8.2 Проверка содержания CO
2
1. Введите изделие в эксплуатацию, используя тесто-
вую программу P.01.
– Настраиваемое значение программы P.01: 100
2. Выждите не менее 5 минут до достижения рабочей
температуры изделия.
3. Измерьте содержание CO
2
на штуцере для измере-
ния отходящих газов.
4. Сравните измеренное значение с соответствующим
значением в таблице.
Значения настройки Единица
измере-
ния
Природный
газ G20
CO
2
через 5 минут эксплуа-
тации при полной нагрузке
с закрытой передней обли-
цовкой
Об.–% 9,2 ± 1,0
CO
2
через 5 минут эксплуа-
тации при полной нагрузке
со снятой передней обли-
цовкой
Об.–% 9,0 ± 1,0
Настроено для индекса
Воббе W₀
кВт/ч/м³ 15
O
2
в режиме работы с
полной нагрузкой
Об.–% 4,5 ± 1,8
CO в режиме работы с
полной нагрузкой
ppm ≤ 250
CO/ CO
2
≤ 0,0031
5. Отрегулируйте содержание CO
2
. (→ страница 21)

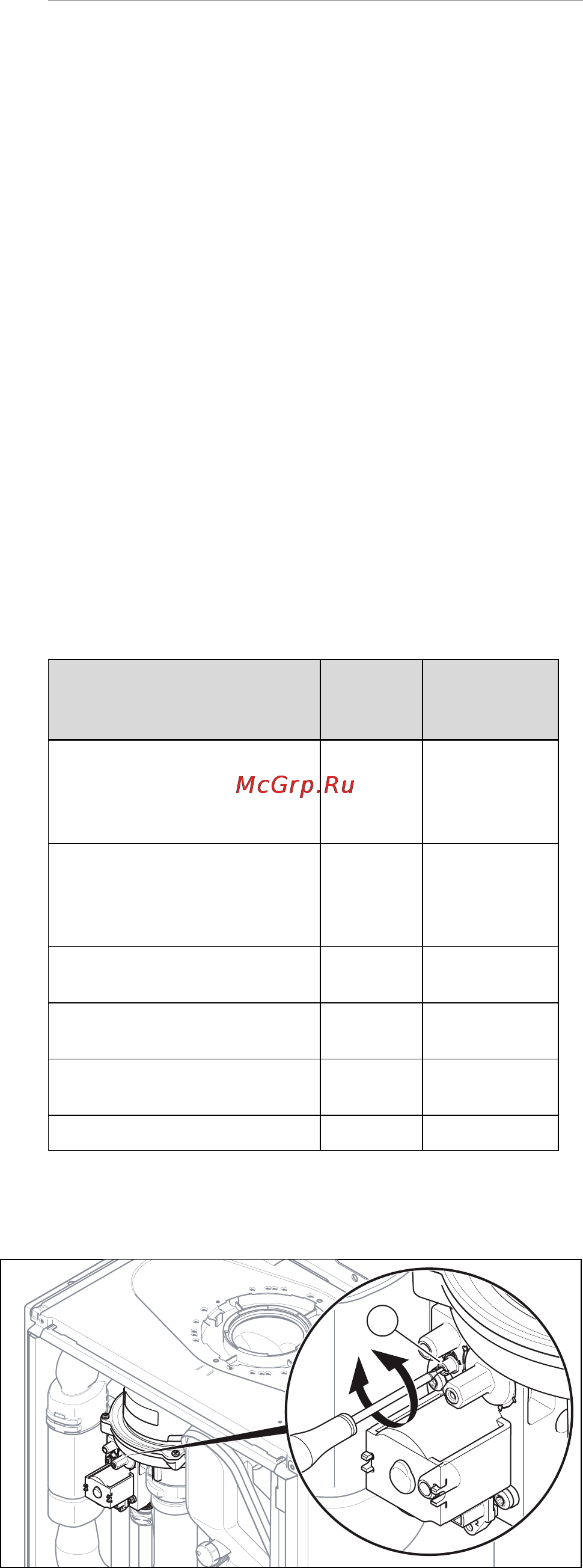

7.8.3 Регулировка содержания CO
2
1
1. Снимите желтую наклейку.
2. Снимите синюю крышку.
3. Поворачивайте винт (1) шестигранным ключом,
чтобы отрегулировать содержание CO
2
(значение
при снятой передней облицовке).
4. Выполняйте регулировку только с шагом 1/8 обо-
рота и ждите после каждой регулировки стабилиза-
ции значения в течение приблизительно 1 минуты.
◁ При повороте вправо значение уменьшается.
◁ При повороте влево значение увеличивается.
▽ Регулировка в заданном диапазоне настройки
невозможна
▶ Не вводите изделие в эксплуатацию.
▶ Известите сервисную службу.
5. Убедитесь, что требования к содержанию CO вы-
полняются.
6. Закрепите крышку.
7.9 Проверка функции и герметичности
Перед тем как передать изделие эксплуатирующей сто-
роне:
▶ Проверьте герметичность газопровода, системы ды-
моходов, системы отопления и трубопроводов горя-
чей воды.
▶ Проверьте безупречность установки системы возду-
ховодов/дымоходов и линий отвода конденсата.
▶ Проверьте правильный монтаж передней облицовки.
7.9.1 Контроль режима отопления
1. Активируйте режим отопления на пользовательском
интерфейсе.
2. Полностью откройте все термостатические вентили
на радиаторах отопления.
3. Дайте изделию поработать не менее 15 минут.
4. Активируйте индикацию актуального рабочего со-
стояния. (→ страница 17)
Коды состояния – обзор (→ страница 35)
◁ Если изделие работает правильно, на дисплее
появляется S.04.
7.9.2 Проверка системы приготовления горячей
воды
1. Активируйте режим приготовления горячей воды на
пользовательском интерфейсе.
2. Полностью откройте кран горячей воды.
3. Активируйте индикацию актуального рабочего со-
стояния. (→ страница 17)
Коды состояния – обзор (→ страница 35)
◁ Если изделие работает правильно, на дисплее
появляется S.14.
8 Адаптация к системе отопления
Вы можете заново задать/изменить параметры уста-
новки ( Глава „Использование кодов диагностики“).
Коды диагностики – обзор (→ страница 30)
