РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

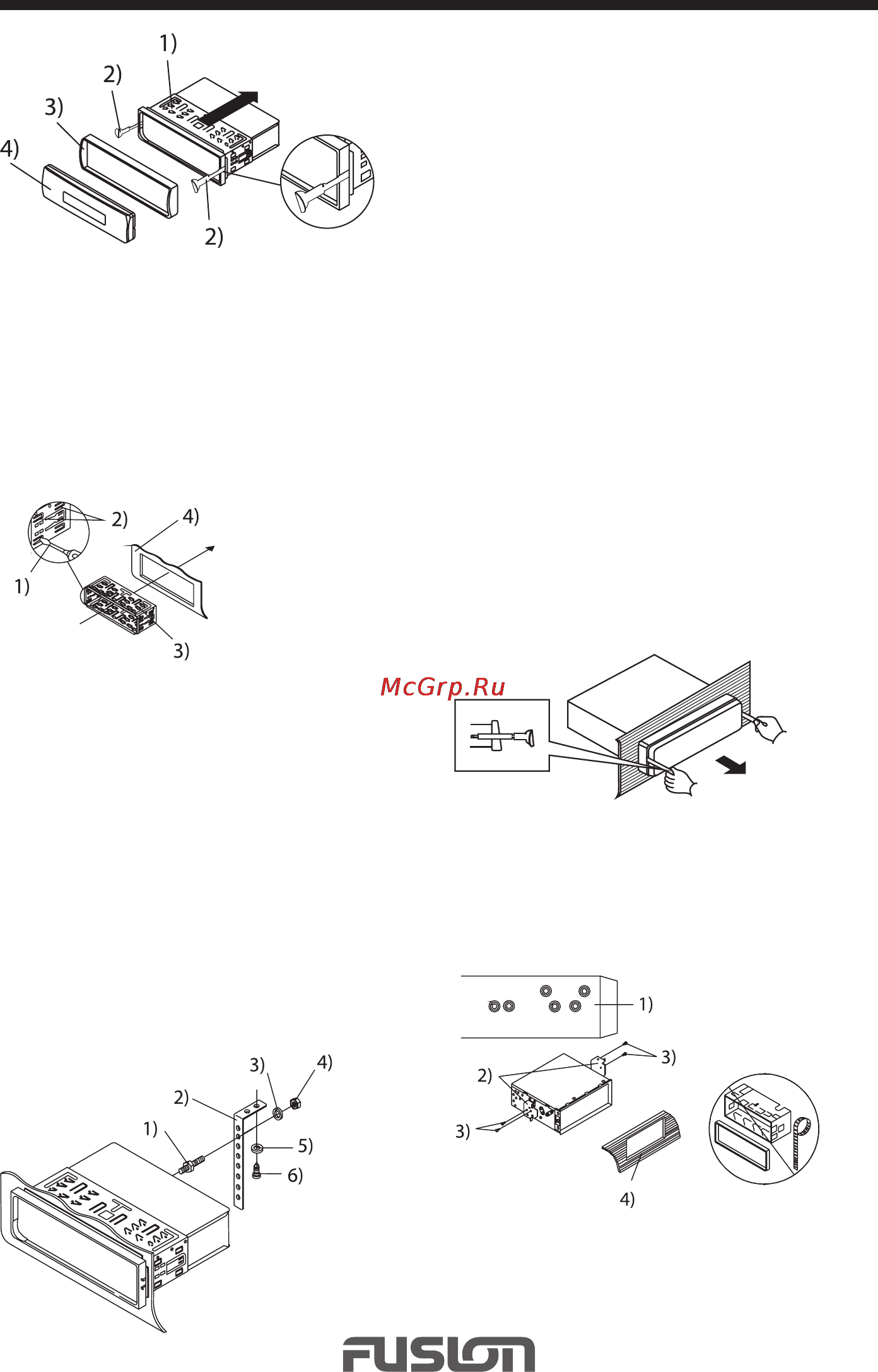

1) Монтажная рама

2) Ключи

3) Обрамление

4) Передняя панель

6. Вставьте монтажную раму (без ресивера) в отсек при-

борной панели и отогните «язычки» при помощи от-

вертки. Не все «язычки» подходят под размер прибор-

ной панели автомобиля, выберите наиболее

подходящие.

1) Отвертка

2) Язычки

3) Монтажная рама

4) Приборная панель

7. Подсоедините к проигрывателю разъемы питания и

динамиков, другие провода и кабели, разъем антенны

8. Аккуратно вставьте проигрыватель в монтажную

раму до щелчка фиксаторов, следя при этом за положе-

нием подключенных проводов, чтобы случайно не по-

вредить их.

9. Закрепите тыловую часть ресивера при помощи ме-

таллической скобы, как показано на рисунке. При необ-

ходимости изогните её.

1) Крепежный болт

2) Металлическая скоба

3) Пружинная шайба

4) Гайка

5) Шайба

6) Винт (5х25мм)

10. Подсоедините провод к «-» клемме автомобильного

аккумулятора. Установите обрамление и переднюю па-

нель (см. раздел Установка и снятие передней панели).

ПОРЯДОК ИЗВЛЕЧЕНИЯ АППАРАТА

1. Убедитесь, что зажигание выключено. Отсоедините

провод от «-» клеммы аккумулятора автомобиля.

2. Снимите металлическую скобу с задней стенки

устройства (если ранее устанавливалась).

3. Нажмите кнопку снятия передней панели.

4. Аккуратно снимите обрамление, потянув его на себя.

5. Вставьте до упора ключи, входящие в комплект по-

ставки ресивера, в пазы на боковых поверхностях пе-

редней панели. Извлеките ресивер из рамки, потянув

его на себя.

ТЫЛОВОй мОНТАж (мЕТОД 2)

Данный метод установки аппарата применим для авто-

мобилей марки Nissan, Toyota. Используйте отверстия,

отмеченные соответствующими буквами Т и N, чтобы

прикрепить аппарат к кронштейнам.

1) Вид сбоку. Расположение отверстий.

2) Кронштейны

3) Винт

4) Приборная панель
