7

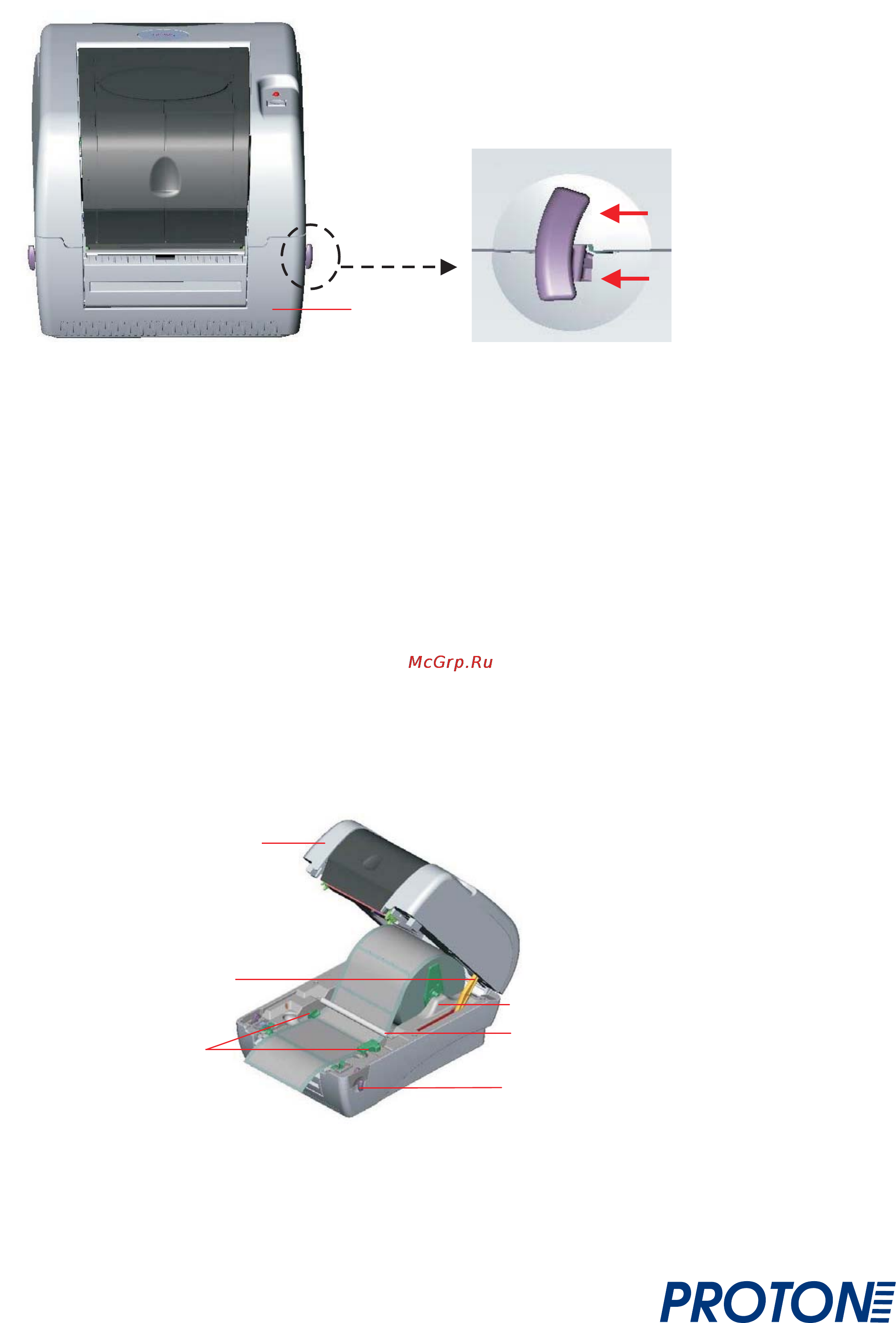

Рис. 7. Потяните фиксатор на себя для открытия крышки
3. Установите рулон бумаги в центральную часть держателя рулона этикеток.
4. Протяните бумагу печатной стороной вверх через тефлоновый стержень и
направляющую бумаги и пропустите этикетку над резиновым валом.
5. Устройте зеленые направляющие по ширине этикетки так,
чтобы они слегка соприкасались с краями подложки этикетки.
6. Чтобы закрыть верхнюю крышку принтера, сначала откиньте ее до упора,
затем аккуратно и медленно нажимайте на нее обеими руками для закрытия.
Убедитесь, что она надежно зафиксирована.
Примечание.
1. При закрытии крышки берегите пальци рук.
2. Не позволяйте верхней крышке упасть.
3. В крышку принтера встроены амортизаторы, которые обеспечат
ее плавное закрытие. Убедитесь что принтер плотно закрыт,
в противном случае индикатор будет мигать красным.
Нижняя
крышка
Верхняя крышка
принтера
Опора верхней
крышки
Направляющая
бумаги
Тефлоновый стержень
Рычаг открытия верхней
крышки
Держатель рулона бумаги
