Proton TP-4207 [12/35] Рис 11 установка внешнего держателя рулона этикеток ii
![Proton TP-4207 [12/35] Рис 11 установка внешнего держателя рулона этикеток ii](/views2/1167832/page12/bgc.png)
9
7. Закройте верхнюю крышку принтера, сначала откинув ее до упора, затем аккуратно
и медленно нажмите на нее до закрытия.

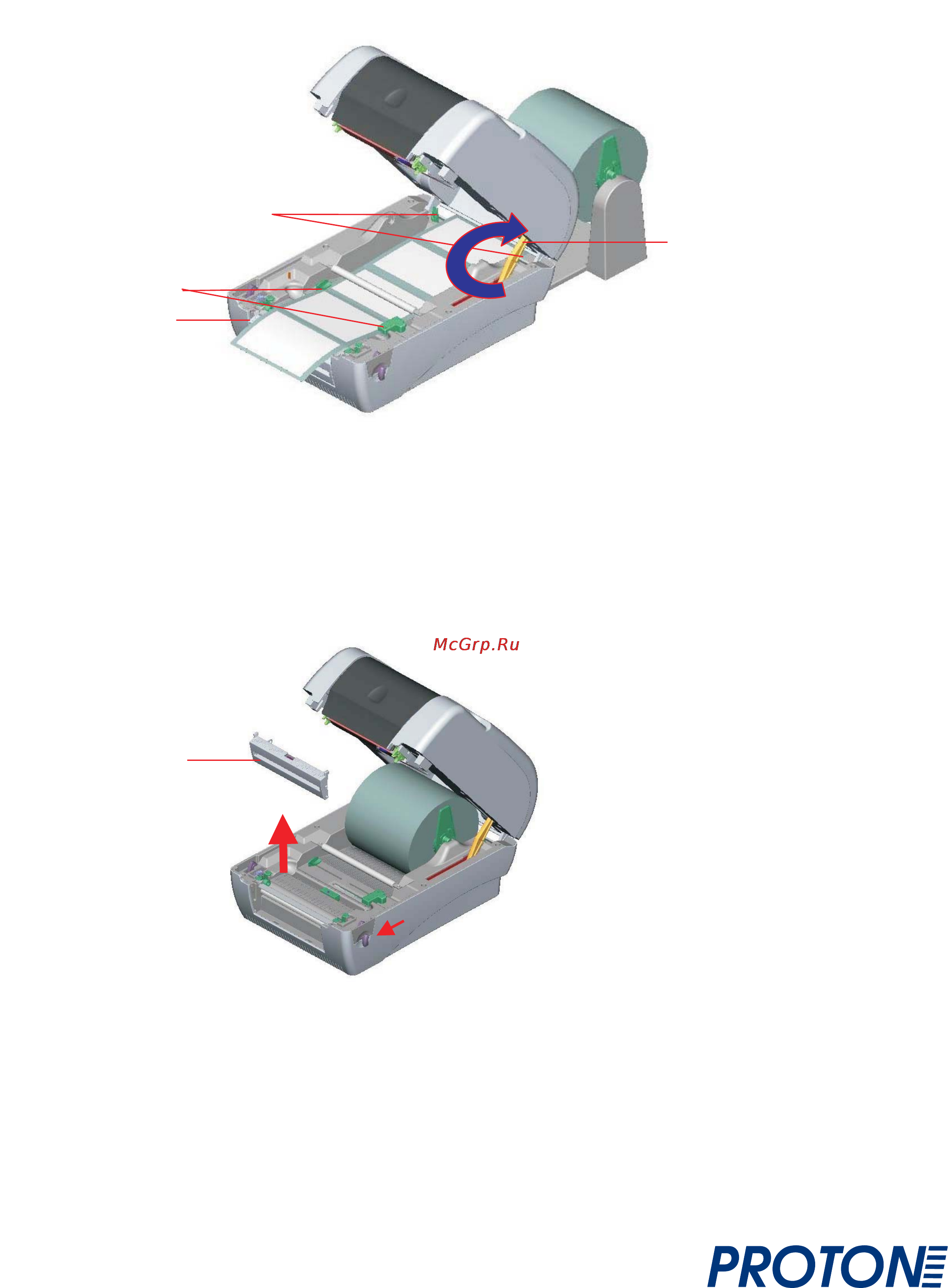

Рис. 11. Установка внешнего держателя рулона этикеток (II)
3.5 Установка отделителя этикеток (дополнительная
принадлежность)
1. Откройте верхнюю крышку и снимите переднюю панель принтера.
Рис. 12. Снимите переднюю панель
2. Далее необходимо максимально откинуть крышку освободив опору,
как показано на рис. 13.
3. При помощи отвертки отверните 6 винтов нижней внутренней крышки.
Направляющая
бумаги
Вали
к
Задняя направляющая
б
умаги
Передняя
панель
Опора верхней
крышки
