Proton TP-4207 [11/35] Установка внешнего держателя рулона этикеток дополнительная принадлежность
![Proton TP-4207 [11/35] Установка внешнего держателя рулона этикеток дополнительная принадлежность](/views2/1167832/page11/bgb.png)
8
Рис. 8. Установка рулона этикеток (II)

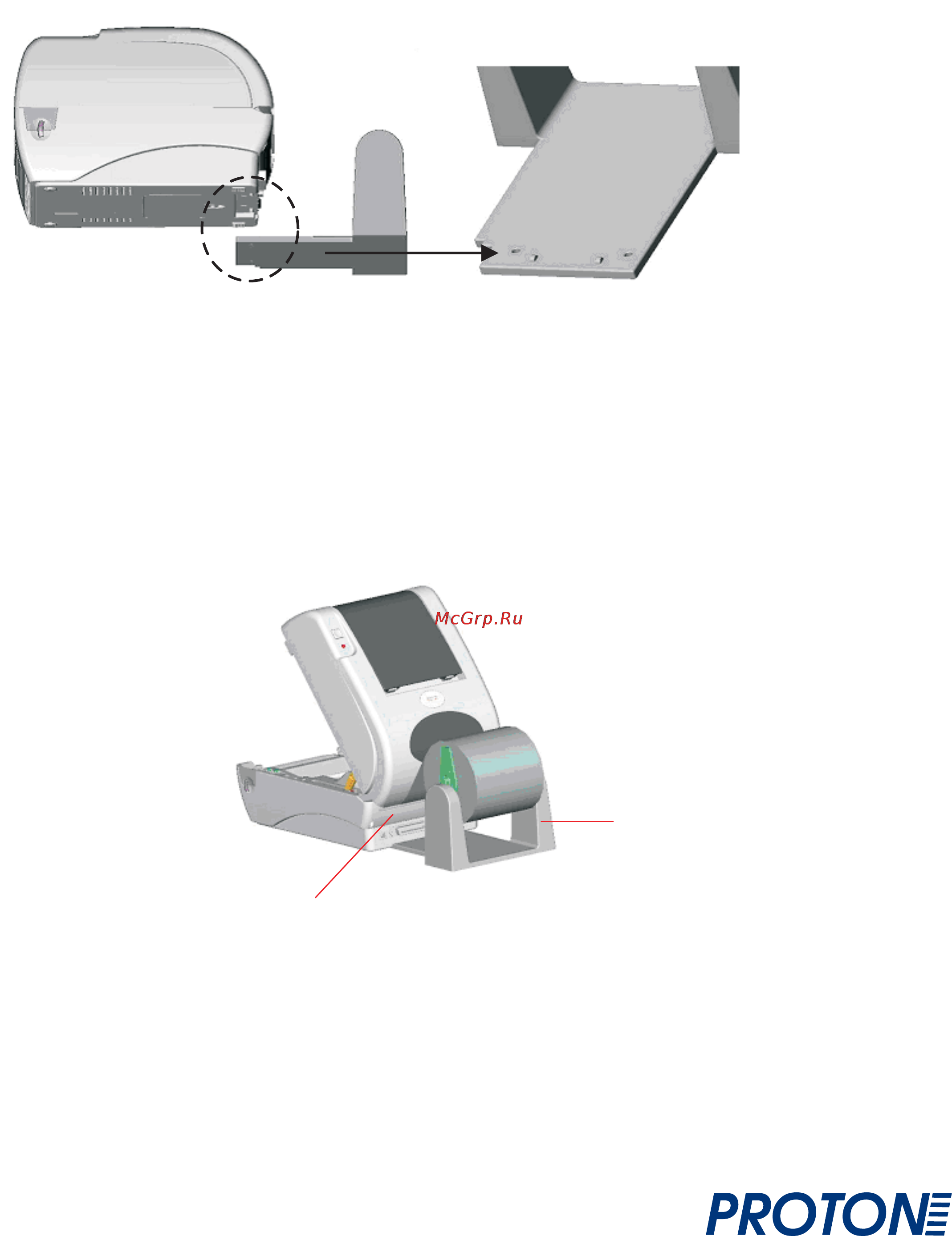

3.4 Установка внешнего держателя рулона этикеток
(дополнительная принадлежность)
1. Прикрепите внешний держатель рулона бумаги к нижней части принтера.
Рис. 9. Прикрепите внешний держатель рулона этикеток к принтеру
2. Откройте верхнюю крышку принтера.
Верхняя крышка будет удерживаться
в открытом положении опорой, расположенной в верхней части принтера.
3. Установите рулон бумаги во внешний держатель рулона этикеток.
4. Протяните бумагу во внешнее отверстие подачи бумаги через заднюю
направляющую.
Рис. 10. Установка внешнего держателя рулона этикеток (I)
5. Протяните бумагу печатной стороной вверх через направляющую бумаги и
пропустите этикетку над валиком.
6. Отрегулируйте направляющие бумаги в соответствие с шириной бумаги.
Внешнее отверстие подачи бумаги
Внешний держатель
рулона бумаги
