5
Для установки ленты в принтер выполните указанные ниже действия.
1. Легким нажатием, откройте крышку отсека с красящей лентой.
2. Установите бумажную втулку на шпиндель перемотки ленты.
3. Закрепите бумажную втулку принимающего вала передних сердечниках.
4. Закрепителентунаподающейвтулке.
5. Закрепите подающий вал на задних сердечниках.
6. Пропустите переднюю часть ленты поперек печатающей головки.
7. Прикрепите начальный участок ленты к подающему валу.
8. Проворачивайте бумажную втулку принимающего вала до тех пор, пока
начальный участок ленты полностью не закроется черной частью ленты.
9. Закройте крышку отсека с красящей лентой.

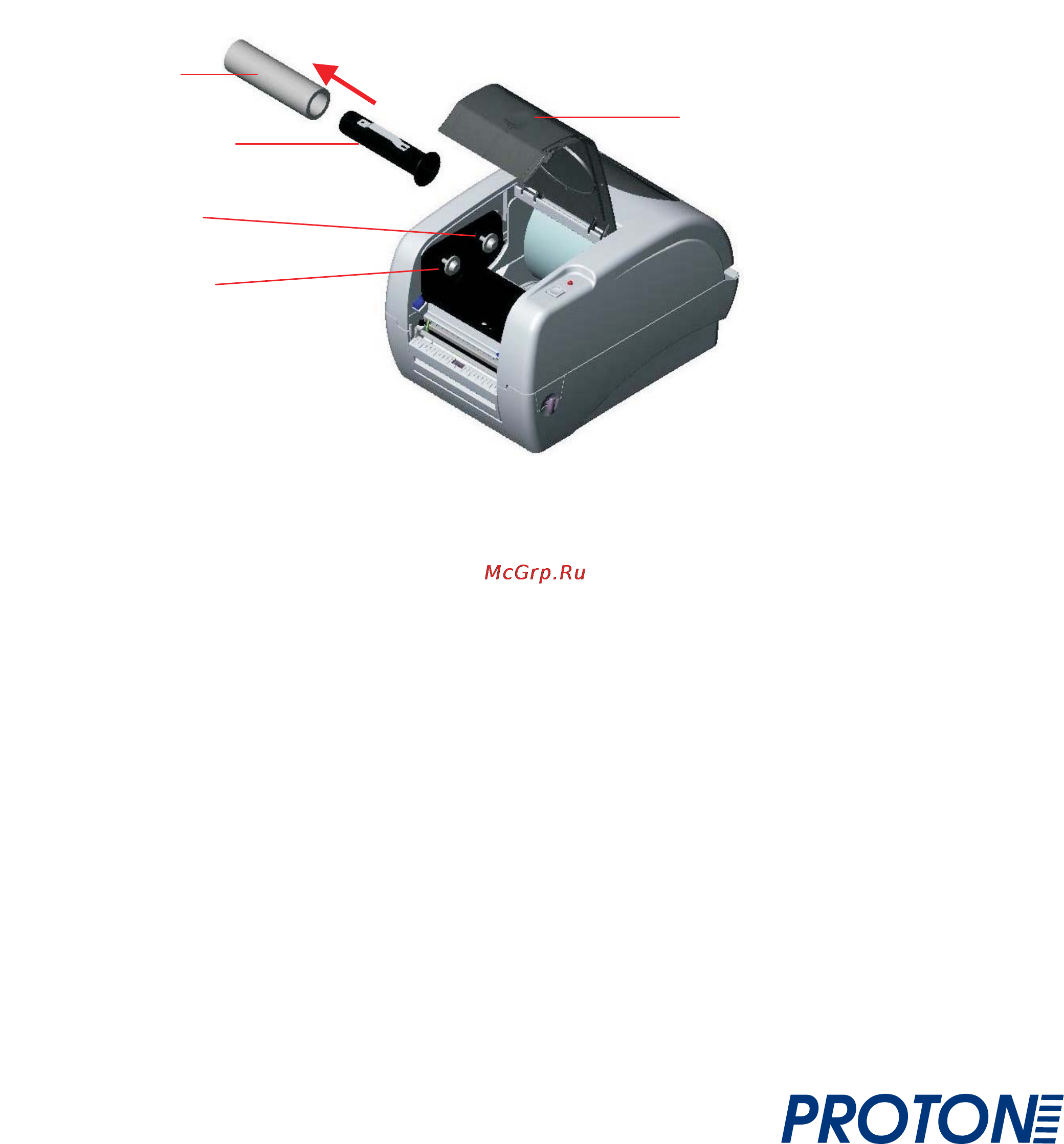

Рис. 4 Установка ленты (I)
Шпиндель
ленты
Передний
сердечни
к
Бумажный
рулон
Задний
сердечни
к
Крышка доступа к
ленте
