Калибр БК-750 [10/10] Рис 8

Содержание

• Комплектация 2
• Основные сведения об изделии 2
• Рекомендации по повышению эффективности работы 2
• Уважаемый покупатель 2
• Технические характеристики 3
• X о ез и 4
• А 5 н x л 4
• Действителен при заполнении 4
• Инструкция по технике безопасности 4
• Я x о р я н а о 5 4
• Действителен при заполнении 6
• О ад 6
• Общий вид 6
• Рис 4 6
• Сборка 6
• Я я а о ч й й м и о 2 й о а а я л ад й я сз я я я 6
• Я я о2 6
• Внимание не забудьте перед работой снять защитные чехлы с лезвий ножа 7
• Внимание не используйте масло для лодочных моторов мотоциклов и т д 7
• Возможные неисправности и способы их устранения 7
• Всегда используйте чистый свежий неэтилированный бензин марки аи 92 внимание старая и или приготовленная в неправильном соотношении топливная 7
• Гибкого вала 7
• Двигатель не запускается 7
• Двигатель не набирает обороты 7
• Двигатель не развивает необходимую мощность или глохнет 7
• Двигатель неустойчиво работает на холостом ходу 7
• Для смешивания бензина с маслом используйте специальную ёмкость не 7
• Зафиксируйте рукоятку болтом и гайкой 6 установка режущего ножа рис внимание при снятии и установке режущего ножа используйте защитные 7
• Информацию относительно использования соотношения бензин масло смотрите 7
• Использование этих видов масла приведёт к поломке двигателя 7
• Катушка с режущей леской не подаёт леску 7
• Моторного масла для 2 х тактных двигателей 7
• На упаковке масла для 2 х тактных двигателей 7
• Наденьте режущий нож на вал 6 убедитесь что режущий нож отцентрован и ровно лежит на ступице вала 6 наденьте прижимную шайбу затем нижнюю крышку на штангу гибкого вала 6 удерживая нижнюю крышку одной рукой затяните гайку крепления ножа 7
• Неисправность причина способы устранения 7
• Открутите гайку крепления ножа 1 рис поворачивая её по часовой стрелке 6 снимите нижнюю крышку 7
• Перечень возможных неисправностей представлен в таблице ниже 7
• Перчатки надевайте на лезвия режущего ножа защитные чехлы 7
• Поворачивая её против часовой стрелки 7
• Рекомендуется использовать высококачественное масло предназначенное для 2 х 7
• Рис 5 7
• Рис и прижимную шайбу 7
• Рис ножа со 7
• Рис ножа со штанги 7
• Рис поворачивая её по часовой стрелке 6 снимите нижнюю крышку 7
• Смесь является главной причиной неустойчивой работы двигателя а также выхода его из строя убедитесь в том что используете чистую свежую топливную смесь 7
• Смешивайте бензин с маслом непосредственно в топливном баке бензокосы 7
• Стрелки 7
• Тактных двигателей с воздушным охлаждением с наличием маркировки для садовой техники с 2 х тактным двигателем 7
• Топливная смесь подготовка топливной смеси 6 в качестве топлива используется топливная смесь состоящая из бензина и 7
• Установите катушку с режущей леской на валу поворачивая её против часовой 7
• Установка катушки с режущей леской 6 открутите гайку крепления ножа 7
• Штанги гибкого вала 7
• Работа 8
• Рис 6 8
• Гарантия изготовителя поставщика 9
• Техническое обслуживание и ремонт 9
• Рис 8 10

Похожие устройства

• Kaiser HC 50070K Инструкция по эксплуатации
• Sony DCR-TRV25E Инструкция по эксплуатации
• Explay L88 4Gb Metal Инструкция по эксплуатации
• Smeg FP610SBL Инструкция по эксплуатации
• Panasonic KX-MB1900RUB Инструкция по эксплуатации
• Mitsubishi Electric LGH-150RX4-E Инструкция по эксплуатации
• MTD 990 Инструкция по эксплуатации
• Kaiser HC 50040 Инструкция по эксплуатации
• Sony DCR-TRV255E Инструкция по эксплуатации
• Explay T7 4Gb Инструкция по эксплуатации
• Smeg FP610SV Инструкция по эксплуатации
• Canon LIDE 200 Инструкция по эксплуатации
• Mitsubishi Electric LGH-150RX3-E Инструкция по эксплуатации
• Blue Weld Vegamig 150/1 Turbo 821367 Инструкция по эксплуатации
• Kaiser HC 61053NLK Инструкция по эксплуатации
• Sony DCR-TRV24E Инструкция по эксплуатации
• Explay M8 4Gb Инструкция по эксплуатации
• Smeg FP610SG Инструкция по эксплуатации
• Canon Lide 210 Инструкция по эксплуатации
• Mitsubishi Electric LGH-100RX4-E Инструкция по эксплуатации

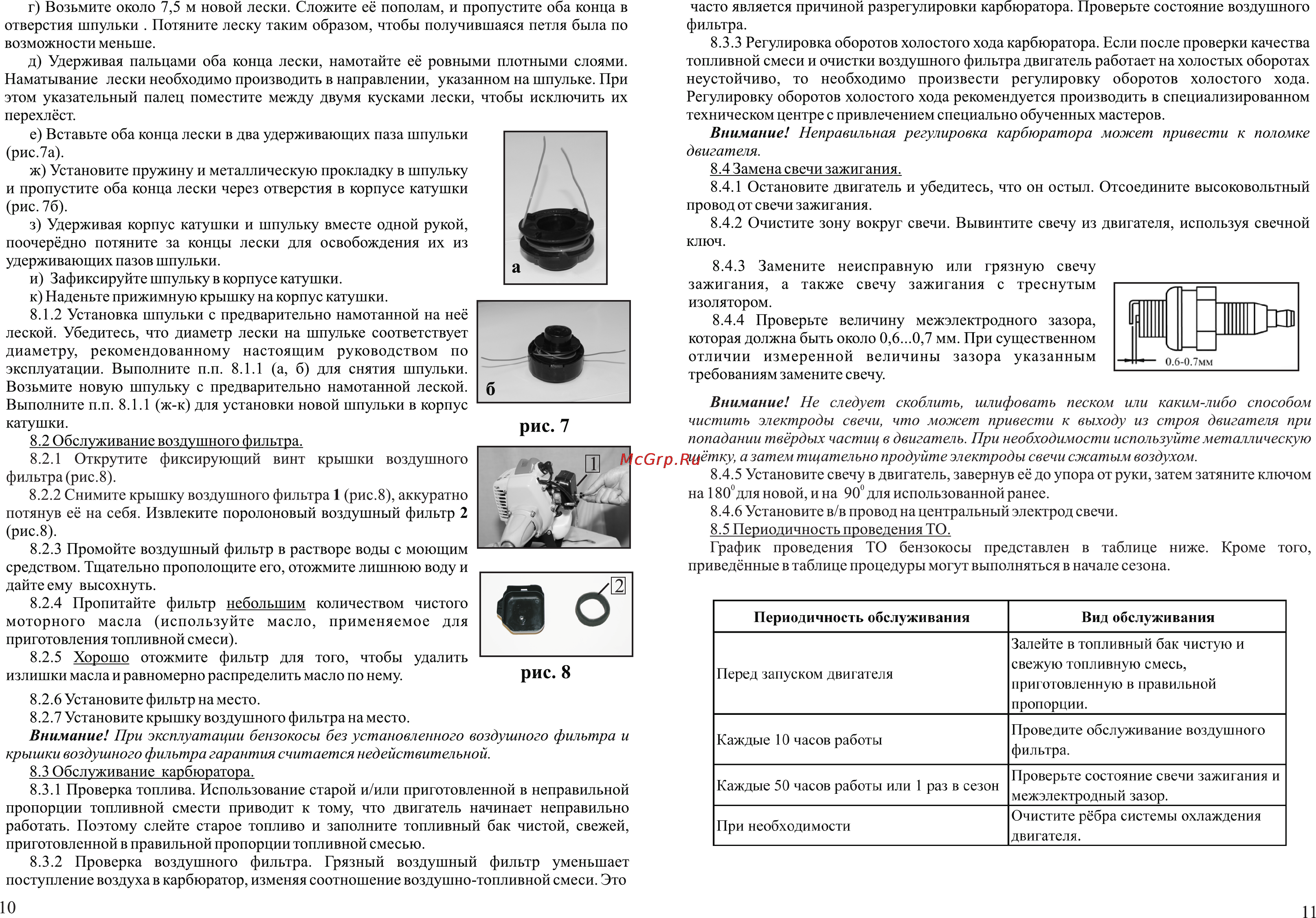

г Возьмите около 7 5 м новой лески Сложите её пополам и пропустите оба конца в отверстия шпульки Потяните леску таким образом чтобы получившаяся петля была по возможности меньше д Удерживая пальцами оба конца лески намотайте её ровными плотными слоями Наматывание лески необходимо производить в направлении указанном на шпульке При этом указательный палец поместите между двумя кусками лески чтобы исключить их перехлёст е Вставьте оба конца лески в два удерживающих паза шпульки рис 7а ж Установите пружину и металлическую прокладку в шпульку и пропустите оба конца лески через отверстия в корпусе катушки рис 76 з Удерживая корпус катушки и шпульку вместе одной рукой поочерёдно потяните за концы лески для освобождения их из удерживающих пазов шпульки и Зафиксируйте шпульку в корпусе катушки к Наденьте прижимную крышку на корпус катушки 8 1 2 Установка шпульки с предварительно намотанной на неё леской Убедитесь что диаметр лески на шпульке соответствует диаметру рекомендованному настоящим руководством по эксплуатации Выполните п п 8 1 1 а б для снятия шпульки Возьмите новую шпульку с предварительно намотанной леской Выполните п п 8 1 1 ж к для установки новой шпульки в корпус катушки 8 2 Обслуживание воздушного фильтра 8 2 1 Открутите фиксирующий винт крышки воздушного фильтра рис 8 8 2 2 Снимите крышку воздушного фильтра 1 рис 8 аккуратно потянув её на себя Извлеките поролоновый воздушный фильтр 2 рис 8 8 2 3 Промойте воздушный фильтр в растворе воды с моющим средством Тщательно прополощите его отожмите лишнюю воду и дайте ему высохнуть 8 2 4 Пропитайте фильтр небольшим количеством чистого моторного масла используйте масло применяемое для приготовления топливной смеси 8 2 5 Хорошо отожмите фильтр для того чтобы удалить рис 8 излишки масла и равномерно распределить масло по нему 8 2 6 Установите фильтр на место 8 2 7 Установите крышку воздушного фильтра на место Внимание При эксплуатации бензокосы без установленного воздушного фильтра и крышки воздушного фильтра гарантия считается недействительной 8 3 Обслуживание карбюратора 8 3 1 Проверка топлива Использование старой и или приготовленной в неправильной пропорции топливной смести приводит к тому что двигатель начинает неправильно работать Поэтому слейте старое топливо и заполните топливный бак чистой свежей приготовленной в правильной пропорции топливной смесью 8 3 2 Проверка воздушного фильтра Грязный воздушный фильтр уменьшает поступление воздуха в карбюратор изменяя соотношение воздушно топливной смеси Это 10 часто является причиной разрегулировки карбюратора Проверьте состояние воздушного фильтра 8 3 3 Регулировка оборотов холостого хода карбюратора Если после проверки качества топливной смеси и очистки воздушного фильтра двигатель работает на холостых оборотах неустойчиво то необходимо произвести регулировку оборотов холостого хода Регулировку оборотов холостого хода рекомендуется производить в специализированном техническом центре с привлечением специально обученных мастеров Внимание Неправильная регулировка карбюратора может привести к поломке двигателя 8 4 Замена свечи зажигания 8 4 1 Остановите двигатель и убедитесь что он остыл Отсоедините высоковольтный провод от свечи зажигания 8 4 2 Очистите зону вокруг свечи Вывинтите свечу из двигателя используя свечной ключ 8 4 3 Замените неисправную или грязную свечу зажигания а также свечу зажигания с треснутым изолятором 8 4 4 Проверьте величину межэлектродного зазора которая должна быть около 0 6 0 7 мм При существенном отличии измеренной величины зазора указанным требованиям замените свечу Внимание Не следует скоблить шлифовать песком или каким либо способом чистить электроды свечи что может привести к выходу из строя двигателя при попадании твёрдых частиц в двигатель При необходимости используйте металлическую щётку а затем тщательно продуйте электроды свечи сжатым воздухом 8 4 5 Установите свечу в двигатель завернув её до упора от руки затем затяните ключом на 180 для новой и на 90 для использованной ранее 8 4 6 Установите в в провод на центральный электрод свечи 8 5 Периодичность проведения ТО График проведения ТО бензокосы представлен в таблице ниже Кроме того приведённые в таблице процедуры могут выполняться в начале сезона Периодичность обслуживания Вид обслуживания Перед запуском двигателя Залейте в топливный бак чистую и свежую топливную смесь приготовленную в правильной пропорции Каждые 10 часов работы Проведите обслуживание воздушного фильтра Каждые 50 часов работы или 1 раз в сезон При необходимости Проверьте состояние свечи зажигания и межэлектродный зазор Очистите рёбра системы охлаждения двигателя 11
