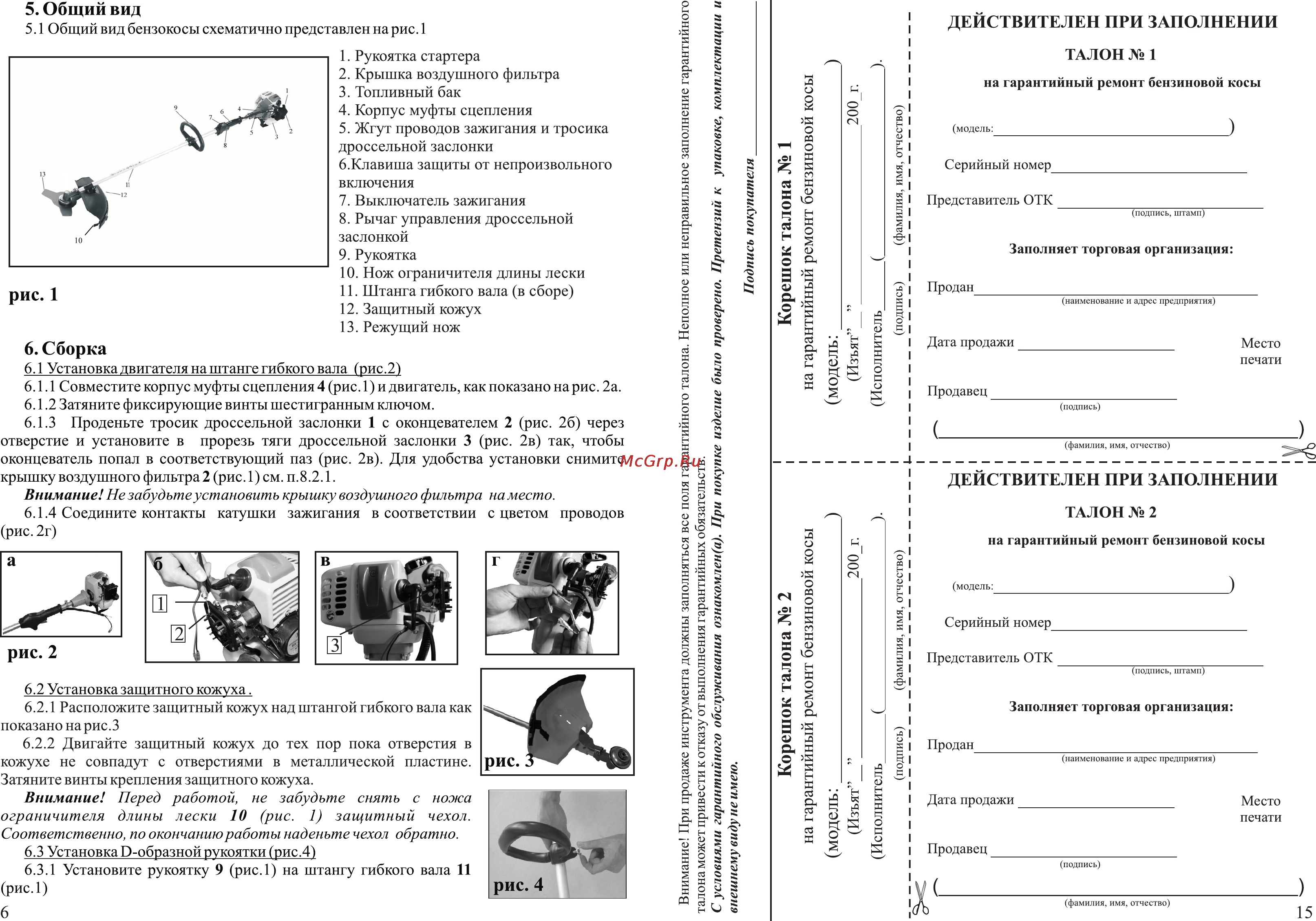

5 1 Общий вид бензокосы схематично представлен на рис 1 рИС I 1 Рукоятка стартера 2 Крышка воздушного фильтра 3 Топливный бак 4 Корпус муфты сцепления 5 Жгут проводов зажигания и тросика дроссельной заслонки 6 Клавиша защиты от непроизвольного включения 7 Выключатель зажигания 8 Рычаг управления дроссельной заслонкой 9 Рукоятка 10 Нож ограничителя длины лески 11 Штанга гибкого вала в сборе 12 Защитный кожух 13 Режущий нож 6 Сборка 6 1 Установка двигателя на штанге гибкого вала рис 2 6 1 1 Совместите корпус муфты сцепления 4 рис 1 и двигатель как показано на рис 2а 6 1 2 Затяните фиксирующие винты шестигранным ключом 6 1 3 Проденьте тросик дроссельной заслонки 1 с оконцевателем 2 рис 26 через отверстие и установите в прорезь тяги дроссельной заслонки 3 рис 2в так чтобы оконцеватель попал в соответствующий паз рис 2в Для удобства установки снимите крышку воздушного фильтра 2 рис 1 см п 8 2 1 Внимание Не забудьте установить крышку воздушного фильтра на место 6 1 4 Соедините контакты катушки зажигания в соответствии с цветом проводов рис 2г 6 2 Установка защитного кожуха 6 2 1 Расположите защитный кожух над штангой гибкого вала как показано на рис 3 6 2 2 Двигайте защитный кожух до тех пор пока отверстия в кожухе не совпадут с отверстиями в металлической пластине Затяните винты крепления защитного кожуха Внимание Перед работой не забудьте снять с ножа ограничителя длины лески 10 рис 1 защитный чехол Соответственно по окончанию работы наденьте чехол обратно 6 3 Установка Р образной рукоятки рис 4 6 3 1 Установите рукоятку 9 рис 1 на штангу гибкого вала 11 рис 1 6 рис 4 Внимание При продаже инструмента должны заполняться все поля гарантийного талона Неполное или неправильное заполнение гарантийного талона может привести к отказу от выполнения гарантийных обязательств 5 Общий вид ДЕЙСТВИТЕЛЕН ПРИ ЗАПОЛНЕНИИ ТАЛОН 1 на гарантийный ремонт бензиновой косы модель I 6 Серийный номер_____________________________ 5 3 Представитель ОТК_______________________________ 3 3 Заполняет торговая организация 3 3 Продан_________________________________________ наименование и адрес предприятия Дата продажи Место печати Продавец ___________________________ подпись фамилия имя отчество ДЕЙСТВИТЕЛЕН ПРИ ЗАПОЛНЕНИИ ТАЛОН 2 3 3 3 I ж 5 ж о ад о к яа оя ч Й Й и мо й 2о а а я л ад й сЗя Я я я на гарантийный ремонт бензиновой косы О гл модель Серийный номер______________ Представитель ОТК____________ подпись штамп Заполняет торговая организация Продан_________________________________________ наименование и адрес предприятия Я Я о я оя о 2 со к Я Я R О С о К Дата продажи_______________________ Место печати Продавец ________________________ подпись фамилия имя отчество ________________________
