Техническое руководство
7
Управляющие команды в состоянии обработки данных 81
Набор команд автоответчика 82
Синтаксис команд 82
Синтаксис ответа 83
Контроль потока данных 83
Расширенный набор команд AT+ 83
S-регистры 88
Базовые S-регистры 88
Специальные S-регистры 89
Проверка качества линии связи 101
Запустите программу Hyper Terminal 101
Наберите номер Интернет-провайдера 101
Анализ качества связи 103
AT#E1 103
ATI12 105
ATI13 105
ATI14 106
ATI2 107
Что делать, если не удается соединиться с провайдером? 109
Диагностика 110
Тест "Аналоговая петля" (AT&T1) 110
Тест "Аналоговая петля" с самотестированием (AT&T8) 110
Тест "Локальная цифровая петля" (AT&T3) 111
Тест "Удаленная цифровая петля" (AT&T6) 111
Тест "Удаленная цифровая петля" с самотестированием (AT&T7) 112
Глоссарий 113
Основные сведения о модеме и факсе
Эта глава адресована тем, кто хочет знать больше о том, как работают
модем и факс - о том, что творится за кулисами. Эта глава не только
объясняет некоторую терминологию, относящуюся к модемам и
факсам, но и помогает пользователю понять и научиться использовать
все те возможности, которые предоставляют им модем и факс. Если
вы разбираетесь в этих вопросах, то вам незачем читать эту главу.
Модем
Модем - это составное слово: МОдулятор + ДЕМодулятор. Модем
ис-пользуется, чтобы связать один компьютер с другим. На рисунке
по-казана схема стандартной установки и использования модема.

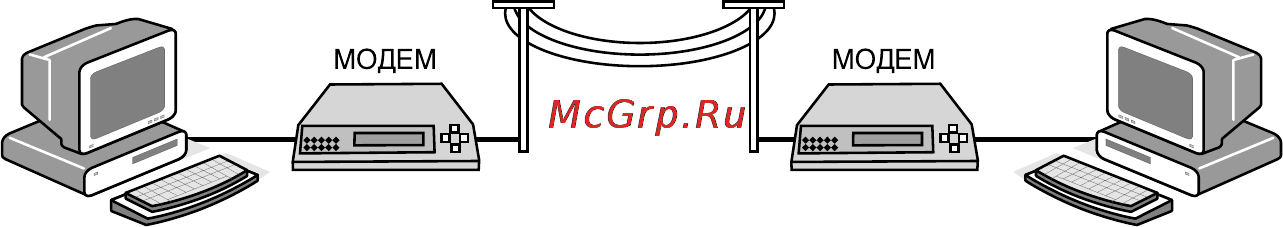

Рисунок: Модем используется для связи компьютеров
Модем преобразует компьютерные данные в аналоговый звуковой
сигнал (модуляция), который может передаваться по телефонной
линии и достигать другого модема. Удаленный модем переводит
полученный аналоговый звуковой сигнал снова в данные
(демодуляция) и посылает эти данные на свой компьютер. Модем
- это своего рода "телефон" для компьютерных "разговоров".
DTE и DCE
Эти термины относятся к передаче данных. DTE (Data Terminal Equipment)
- это оборудование терминала данных. DCE (Data Communication
Equipment) - это оборудование передачи данных. На приведенном
выше рисунке компьютер или терминал - это DTE, а модем - это DCE.
RS-232C или EIA-232D/E
Это рекомендованный стандарт (т.е. по-английски RS - Recommended
Standard) EIA (Electrical Industry Association, Ассоциации электрической
промышленности), определяющий последовательный коммуникационный
интерфейс (т.е. способ взаимодействия) между DTE и DCE. Число 232
- это просто исходный серийный номер данного стандарта. Наиболее
часто используется вариант "C" этого стандарта, т.е. RS-232C. В
случае, когда используется вариант "D", префикс "RS" меня-ется на
"EIA". Кроме нескольких дополнительных (но редко используемых)
сигналов, между вариантами "C" и "D" практически нет никакой разницы.
Сейчас разработана еще и новая версия этого стандарта с суффиксом
"E". Стандарт RS-232C эквивалентен стандарту ITU-T V.24 и V.28.
