Zyxel OMNI 56K COM Plus EE [4/9] Описание индикаторов и разъемов
6
7
Описание
индикаторов
и разъемов
Подключение
к компьютеру
и телефонной линии
Индикаторы на передней панели
HS Горит, когда модем работает на высокой
скорости по протоколам V.90 или V.92
OH Горит, когда модем использует телефонную линию
DATA Мигает, когда компьютер обменивается данными с модемом
MR Горит, когда модем исправен и готов к работе. Если
при включении светодиод мигает, обратитесь к
разделу Поиск и устранение неисправностей
Разъемы на задней панели
ON/OFF Выключатель питания
AC IN Разъем для подключения адаптера питания
RS-232 Разъем COM-порта для подключения к компьютеру
LINE Разъем для подключения телефонной линии
PHONE Разъем для подключения телефонного аппарата
Если вы планируете использовать одну телефонную линию
и для работы с модемом, и для телефонных разговоров,
рекомендуется подключить телефонный аппарат через модем
(Рис. 2). В этом случае качество модемной связи будет
значительно лучше, чем при параллельном подключении
модема и телефонного аппарата. Кроме того, поднятие трубки
на телефонном аппарате не будет мешать работе модема.
Для подключения телефонного аппарата через модем соедините
разъем PHONE модема с имеющимся телефонным аппаратом.
Используя прилагаемый телефонный кабель, подключите модем
через разъем LINE к телефонной розетке на стене. В зависимости
от типа телефонной розетки вам может понадобиться переходник.
Никогда не подключайте модем во время грозы!
Перед тем как начать подключение модема к компьютеру,
убедитесь в том, что компьютер и модем
ВЫКЛЮЧЕНЫ. Несоблюдение этого требования
может привести к выходу модема из строя!
В комплект поставки модема входит кабель для
подключения к компьютеру. Подсоедините
его к разъему RS-232 на модеме и
компьютере. Внешний вид разъема на
корпусе компьютера показан на Рис. 3.
Вставьте разъем адаптера питания в гнездо
AC IN модема. Вставьте штепсель адаптера
питания в розетку сети питания 220 В.
Убедитесь, что в качестве адаптера
питания используется именно тот адаптер,
который включен в комплект поставки.
Использование другого адаптера не допускается!
В процессе работы адаптер немного нагревается. Это нормально.
Используя переключатель ON/OFF, включите питание
модема, затем включите питание компьютера.

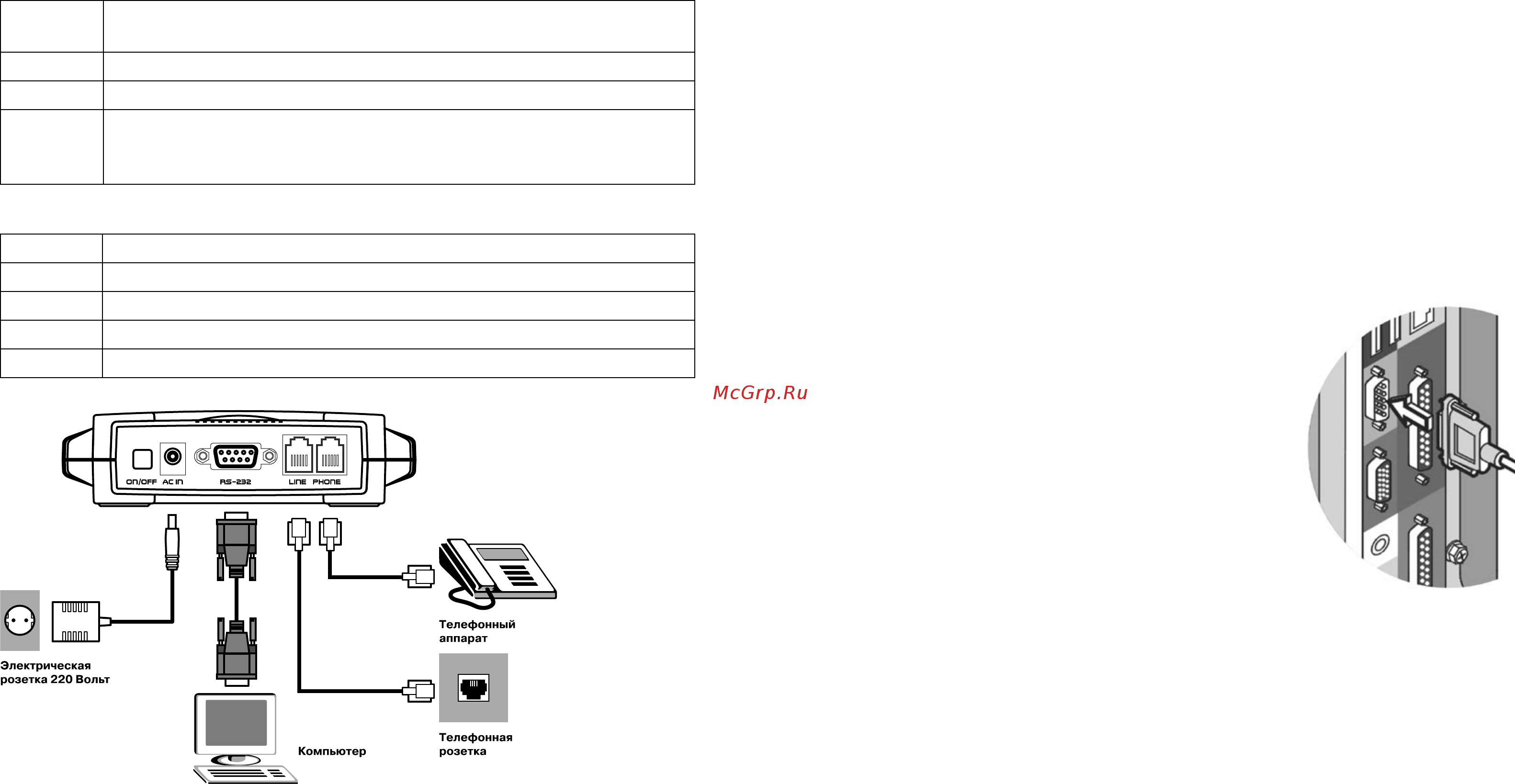

Рис. 2
Рис. 3
